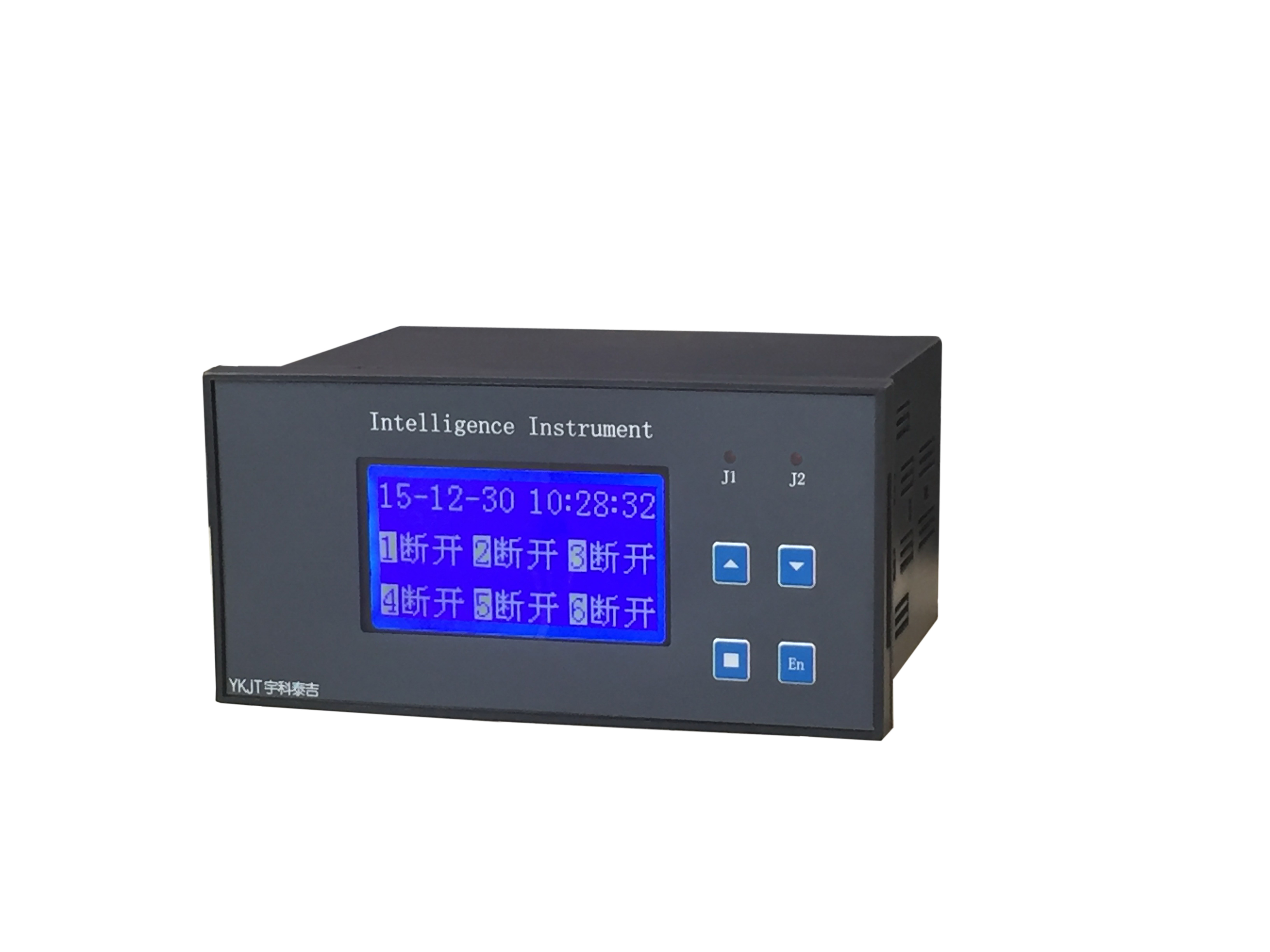

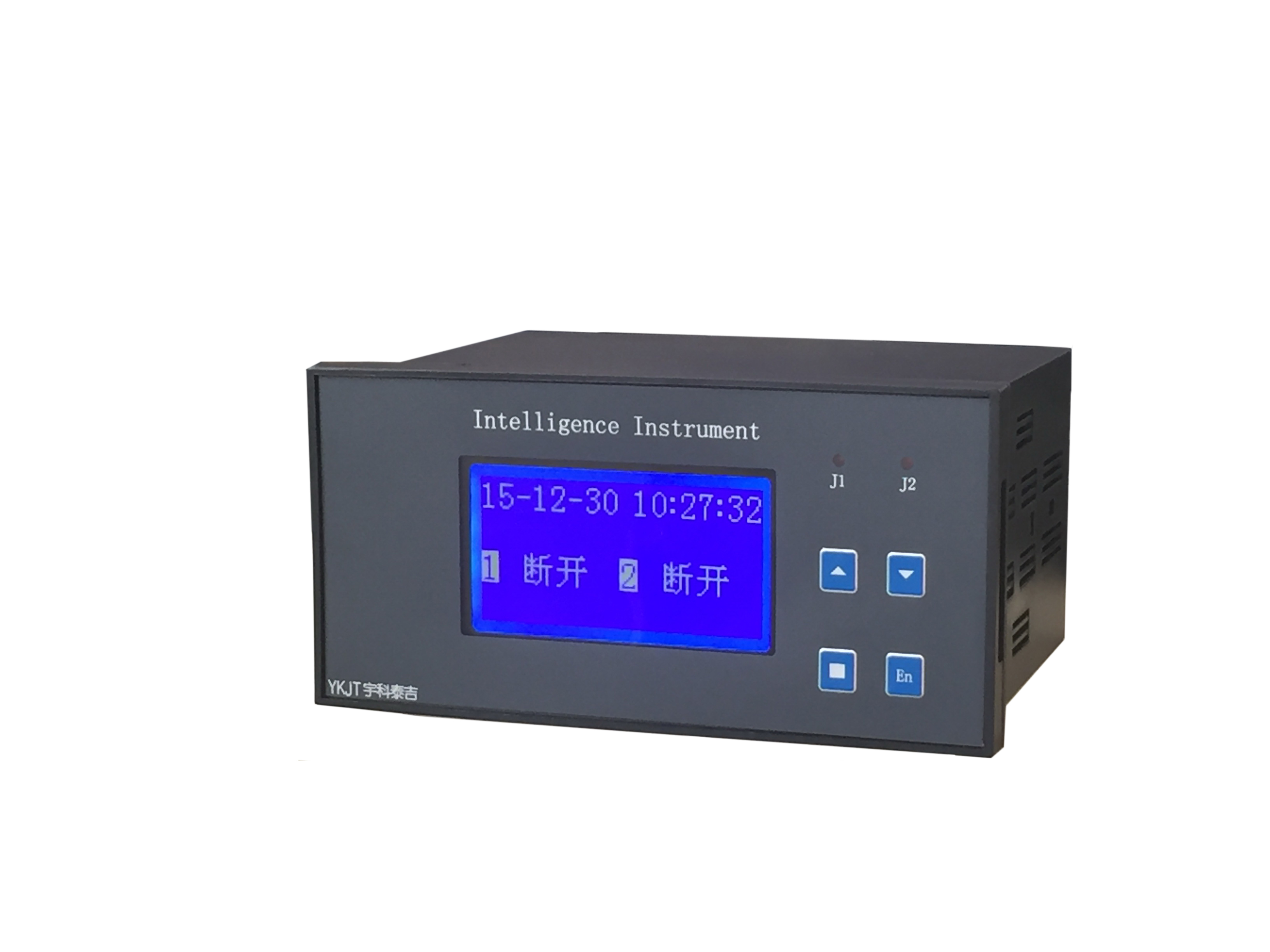

YK-214LCD系列
智能無紙開關量記錄儀
設備運行時間記錄儀
(使用與說明)
一、概述
YK-214LCD系列開關量記錄儀,采用的微電腦芯片及技術,對現場開關量信號、電平信號進行測量顯示、存儲及通訊,采用128*64寬溫液晶顯示,開關量儀表具有多路開關量輸入,并能根據系統時間把開關量的閉合、斷開時間記錄下來。用來記錄設備的開關次數與開關時間,通過按鍵瀏覽記錄數據。每路開關量可以記錄3萬組數據,數據包含開關量動作的時間(年月日)、狀態,數據記錄采用先出循環記錄方式。儀表內置硬件時鐘,停電不影響時鐘運行。
YK-214LCD記錄儀可根據客戶要求做成脈沖信號,TTL電平信號輸入的記錄儀,可帶RS232或RS485的通訊接口與PLC,計算機等現場工業設備連接構成工業測控系統。儀表內部帶有可充電電池供時鐘運行,儀表長期不使用時建議每六個月通電24小時使電池充電。
二、主要技術指標
輸入信號:1~8路無源開關量接點、220V電壓、脈沖信號、TTL電平等
顯示方式:LCD寬溫藍屏白字顯示屏,溫度范圍0~50℃,可定做低溫顯示屏-20℃~50℃
數據容量:閉合算一條,斷開算一條,記錄數據總量是3萬條,在記錄的數據達到了3萬條后,那么最開始記錄的數據會被移除,后面的數據會依次上移,最后新讀取的數據會填充最后一項(這就像3萬個人在排隊買票,買完了就走,后面新來的排在最后,總的要保持在3萬個人)。
報警輸出:1個繼電器報警輸出,220V/3A,任何一通道處于閉合狀態就報警,常開變常閉
通訊輸出:隔離通訊接口RS485或RS232(標準Modbus-RTU通訊協議),波特率1200~9600bps內部自由設置,串行通訊接口可與各種帶串行接口的設備進行雙向通訊,組成網絡控制系統,只能通訊閉合斷開狀態
工作環境:溫度0~50℃ 濕度<85%RH
電 源:開關電源AC85~265V或DC9~36V,功耗<4W
外形尺寸:160×80×120mm(盤裝橫式)
打印功能:配微型打印機,時時打印開機關機時間。
安裝尺寸:整機采用卡入式結構,安裝十分簡便。
數據導出:可以配USB接口,使用U盤將數據導出到U盤中,使用Excle表格可以打開。
三、 型號說明
| 型 譜 | 說 明 | ||||||
| YK-214 | LCD | 智能開關量記錄儀 | |||||
| 外 形 尺 寸 | A |
| 橫式160×80×125mm開孔152×76 | ||||
A/S |
| 豎式80×160×125mm開孔76×152 | |||||
T |
| 臺式320×120×250mm | |||||
| 通道數 | □□ | | 1-8路 | ||||
|
報警輸出 | H |
| 各通道統一上限報警 | ||||
| L |
| 各通道統一下限報警 | |||||
| D |
| 各通道獨立報警(最多8路) | |||||
| 輸入信號 | K |
| 開關量,接點信號(無源) | ||||
| M |
| 脈沖信號 | |||||
| T |
| TTL電平 | |||||
| 通訊輸出 | P |
| 微型打印機 | ||||
| R |
| 串行通訊RS232 | |||||
| S |
| 串行通訊RS485 | |||||
| U |
| USB數據導出 | |||||
| 供電電源 |
| 220VAC供電 | |||||
W | DC24V供電 | ||||||
該系列儀表有全英文操作界面,需要英文版本定貨時請注明。
四、操作說明
1、按鍵說明
■—在設置狀態和瀏覽狀態下,按該鍵返回工作畫面。
En—在設置狀態時,用于存貯參數的新設定值并選擇下一個設定參數。
▲ —在設置狀態時,用于增加設定值。
▼ —在設置狀態時,用于減少設定值。
2、顯示說明
儀表在工作狀態下,顯示系統時間,工作狀態。
儀表顯示工作狀態畫面:
4、記錄瀏覽
按下En鍵,顯示輸入密碼800,用▲把800設成818可以進入存儲數據瀏覽狀態。
查詢記錄畫面
5、記錄
記錄儀數據按下En鍵,顯示輸入密碼800,用▼把800設成798可以進入記錄清零狀態。
五、端子接線
六、USB數據導出
儀表可以帶USB接口,把數據導出到U盤中。U盤需FAT或FAT32格式,生成文件為*.xls的表格數據文件。如生成文件文件0316-1.XLS,表示3月16日導出的文件,個通道的記錄數據。輸入密碼時,將密碼800改為816后進入數據導出界面,確認后將記錄的數據導出到U盤中。
圖中:行表示通道的記錄數據,記錄數192表示記錄了192條。 第二行表示在03月16日 11:21:40,通道閉合。第三、四行表示在11:21:41斷開。
使用U盤存儲器,先清空U盤中的數據文件或者格式化U盤。
