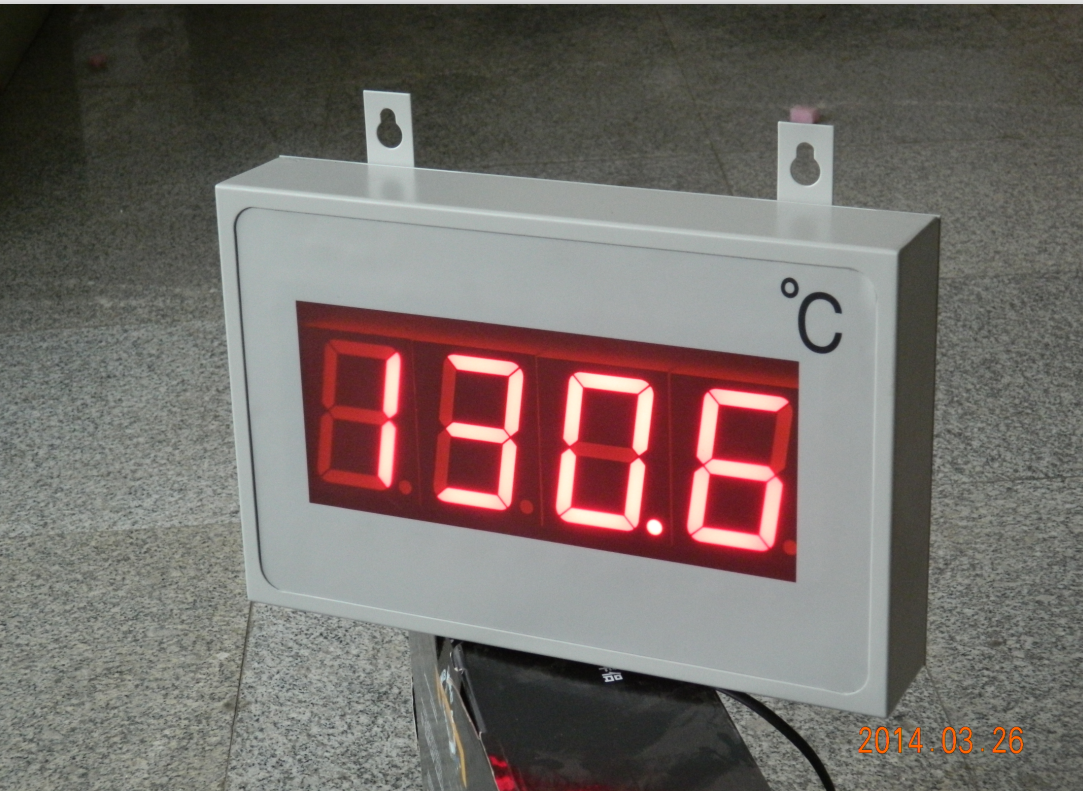

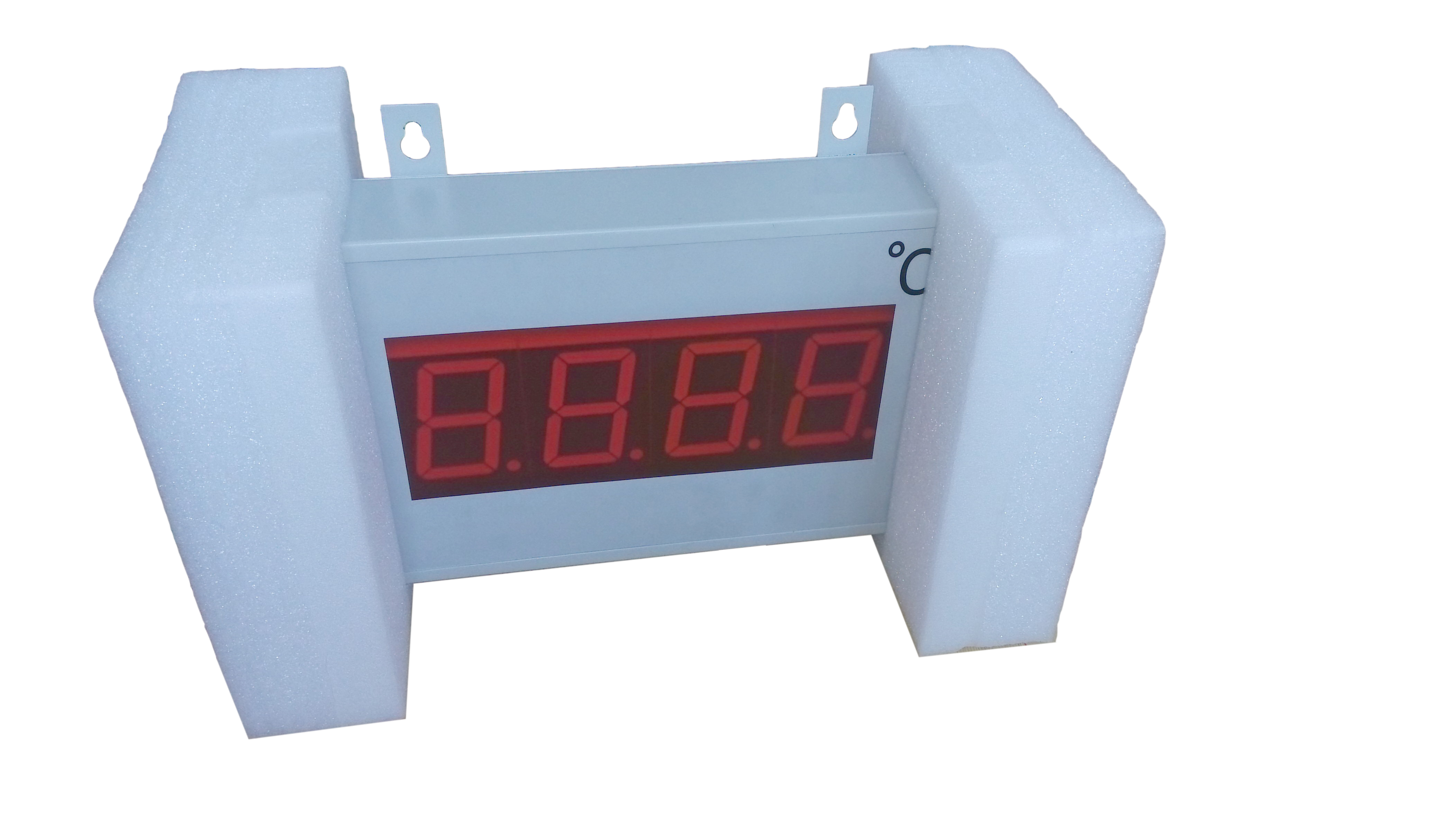

壁掛大屏溫度顯示儀

智 能 大 屏 數 顯 儀

（使用說明）

一、概述

本 系列產品采用表面封裝模塊化工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊、信號輸入等功能，適用于溫度、濕度、壓力、液位、瞬時流 量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正?？蓮V泛用于電力、冶金、化工、石化、造紙印染、釀造、、 航天基地等領域。

采 用***新無跳線技術，使輸入端口具備信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準 電流信號）之間的輕松切換。線路板經過優化設計及生產工藝不斷完善，降低了溫度漂移，提高了抗干擾性能確保產品在長期工作中的穩定性的穩定性和可靠性。采 用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。

輸出回路均采用光電隔離, 抗干擾能力強?？蓭Т型ㄓ嵔涌冢膳c各種帶串行接口的設備進行雙向通訊，組成網絡控制系統。具備多種標準外形尺寸,能適用各種測量控制場合。整機采用卡入式結構,安裝十分簡便。

• 適用范圍

本系列智能溫度顯示屏用在鍋爐房，澡堂，溫泉，廣場，銀行，機關等。

• 功能特點

輸入功能

自動校準和人工校準功能

多重保護、隔離設計、抗干擾能力強、可靠性高

良好的軟件平臺，具備二次開發能力，以滿足特殊的功能

的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

二、主要技術指標：

基本誤差：0.2％FS，14位A/D轉換器（***大18位A/D轉換器，訂貨時注明）。

輸入信號：·熱電偶: B、S、K、E、J、T、WRe 等

·熱電阻: Pt100、Cu50、Cu53、Cu100、BA1、BA2

·電　流: 0～10mA、4～20mA等（輸入阻抗≤250Ω）

·電　壓: 0～5V、1V～5V、mV等（輸入阻抗≥1MΩ）

·遠傳壓力電阻：（0～400）Ω

采樣周期：0.2S（10~200次/秒，用戶可選）

顯    示：單排四位LED，3寸數碼顯示

報警輸出：儀表可帶多個繼電器輸出，繼電器觸點容量  AC220V/5A或AC220V/1A。***多可帶16個繼電器，可選擇上限、下限控制，控制設定值和回差值全量程內自由設定

變送輸出：4～20mA、0～10/20mA（負載電阻≤250Ω，負載過大需注明）

1～5V、0～5V、0～10V（負載電阻≥200KΩ）。

采用12位數字D/A芯片，隔離輸出。

通訊輸出：隔離通訊接口RS485/RS232   波特率1200～9600bps

饋電輸出：DC24V/30mA、DC12V/30mA

溫度補償：0～50冷端溫度自動補償，誤差：±1℃

電    源：開關電源 85～265VAC或DC24V或DC12V

功    耗：4W

環境溫度：(-20～70)℃ （常溫下開機運行30分鐘后,可逐漸承受極限溫度）

(0～50)℃   (熱電偶信號輸入)

相對濕度：≤85% 無凝露避免在帶有腐蝕性和易燃易爆氣體中使用

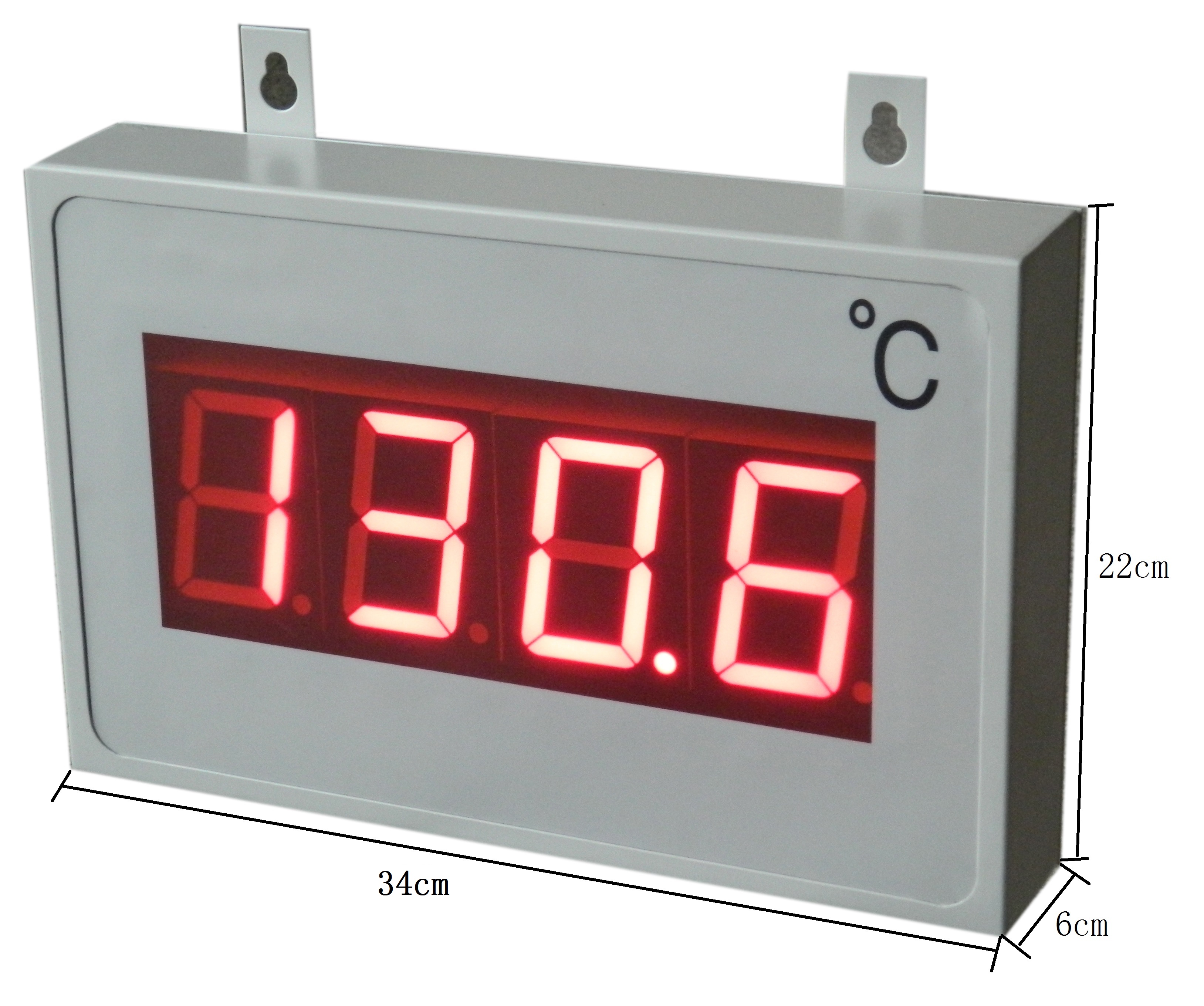

面板尺寸：長3400mm，寬2200mm，深60mm，不含掛件。

（本公司儀表自行研發生產，種類多，功能全，如用戶可選快速采樣，***快可以200次/秒，高精度18位A/D采集，高精度16位D/A輸出，輸入信號20段曲線修正，滿5位顯示或6位顯示，液晶顯示，特殊的輸入信號，多個繼電器報警蜂鳴器輸出，大功率的饋電輸出等，訂貨時注明）

三、型號說明

型號舉例：YK-LED-84-DP-J2-O1-S-V24-FM(4-20)

YK-LED大屏顯示儀，8寸4位數碼管，外表尺寸：橫式 900×300×100mm（不含掛鉤），單排4位顯示，二個繼電器報警控制輸出，4～20mA變送輸出，帶RS485隔離通訊接口，帶DC24V饋電輸出，輸入信號4～20mA，供電電源85~265VAC，帶蜂鳴器報警。

注意：我公司生產的大屏，可以和各種信號配套使用，比如應變式稱重傳感器，壓力變送器，編碼器，BCD碼，液位傳感器，等等?？勺稍兗夹g(shù)工程師：張書光010-57178266 13651191826

四、操作說明

（一）按鍵功能，產品配有紅外線遙控器，設置參數時只需要對準屏幕即可（5米內）。如紅外線遙控器丟失，可以打開后蓋，內部設計有四個備份按鍵。

—設定值移位鍵，在設定狀態時，用于移動設定的數值位。

設定狀態時，切換提示符與切換設定值。當儀表帶蜂鳴功能時，工作狀態下按此鍵可消音，設定狀態下可返回。

參數設定鍵，在設定狀態時，用于存貯參數的新設定值并進入下一個

設定參數。

設定值增加鍵，在設定狀態時，用于增加數值。

設定值增加鍵，在設定狀態時，用于減少數值。

（二）上電自檢

按儀表的端子接線圖連接好儀表的接線，正確無誤后方可打開電源。儀表自檢后，如果顯示――表示沒有接信號或輸入信號超量程或設置輸入信號類型錯誤。儀表采用人機對話形式來輸入?yún)?shù)，用各種提示符來提示應輸入的數據。

（三）參數設定

     工作狀態下，上排顯示測量值，下排根據設置內容顯示。在設定狀態下，儀表顯示參數提示符，按顯示設定值。如果設定過程中15秒鐘不改變參數，則儀表自動返回運行。設置好一個參數后，再按En鍵確認進入下一個參數設置狀態。

參數設定如下：

(1)按下En鍵，上排顯示窗出現Loc，下排顯示窗顯示oFF，必須按▲鍵把oFF改成on后，才能修改報警點設定值，當Loc設定為oFF時，報警點設定值禁止修改，只能瀏覽。

(2) J1HA：J1繼電器報警點設定值(當J1-H設為OFF時則此項關閉)。

(3)J1HF：J1繼電器報警復位值(當J1-H設為OFF時則此項關閉)。

(4) J2HA：J2繼電器報警點設定值(當J2-H設為OFF時則此項關閉)。

(5)J2HF：J2繼電器報警復位值(當J2-H設為OFF時則此項關閉)。

依次設置J3、J4的報警參數。

報警設置完畢后，需要輸入密碼才能進入二級參數設置。

(6)cd－密碼，用▲或▼鍵將800設成808, 再按En鍵，才進入?yún)?shù)設置狀態，輸入其他值無效，以防止非技術人員誤操作。設置好一個參數后，按En鍵進行下一個參數設置。

(7) Sn—儀表輸入信號類型。

注：輸入信號選擇對照表(自由輸入由內部自動完成, 無需硬件調整，mA信號不必接電阻。)

(8) dot—小數點位置，范圍0～3，如dot=2，則顯示格式為XX.XX。對于熱電阻、熱電偶等溫度信號，***大設置為1，即顯示分辨率為0.1℃，在1000度以上自動轉換分辨率為1℃。

(9) inPL—線性輸入下限對應顯示值，即儀表量程下限，范圍-1999～9999。

(10) inPH—線性輸入上限對應顯示值，即儀表量程上限，范圍-1999～9999。

(11)J1-H—J1繼電器報警方式。設定為-HH-表示測量值超高報警（上限報警），設定為-LL-表示測量值超低報警（下限報警），設定為OFF時表示此點禁止報警。(報警參考 “報警說明”)

依次設置J2、J3、J4的報警方式。

(12) bS—變送輸出方式，可選擇1～5V、0～5V、4～20mA、0～10mA、0～20mA幾種方式。

(13) bS-L—?變送輸出下對應的儀表測量顯示值。

(14) bS-H—變送輸出上對應的儀表測量顯示值。（參見后面第六項“變送輸出”）

(15) oSEt—調零點校正系數，修正后顯示值=修正前測量值+oSEt,出廠值oSEt=0.0

(16) FSEt—調滿度校正系數范圍0.500～2.000，修正后顯示值=FSEt×（修正前的測量值+oSEt）,出廠值FSEt=1.000。

(17)Lb—數字濾波參數，設置范圍為0～30。Lb越大，測量值越穩定，但響應

也越慢。一般在測量值受到較大干擾時，可逐步增大Lb值，調整使測量值間跳動小于2～5個字。在實驗室對儀表進行計量檢定時，則應將Lb設置為0或1以提高響應速度。出廠默認3。

(18) Addr—儀表的通訊地址，范圍1～99。

(19) bAUd—通訊的波特率，范圍1200～9600。

參數設置結束，顯示-End，儀表自動進入運行狀態。

五、報警

該儀表可帶多個繼電器，每個繼電器可以設置超高、超低報警、禁止報警方式，并且采用報警回差方式避免繼電器頻繁動作。當某個繼電器處于報警狀態時，對應的繼電器常開觸點閉合，對應指示燈亮。以J1報警點報警為例：

如果此報警點報警方式設為上限報警（即J1-H設為-HH-），當測量值大于J1HA時，儀表進入報警狀態，當測量值下降到J1HA值時儀表并未停止報警，只有在測量值低于J1HF時，儀表才解除報警狀態。設置為上限報警時，報警值J1HA要大于報警復位值J1HF。

如果此報警點報警方式設為下限報警（即J1-H設為-LL-），當測量值小于J1HA時，儀表進入報警狀態，當測量值上升到J1HA值時儀表并未停止報警，只有在測量值高于J1HF時，儀表才解除報警狀態。設置為下限報警時，報警值J1HA要小于報警復位值J1HF。

六、變送輸出

儀表可把測量值變送輸出為標準信號，輸出形式由“bS”參數確定，測量值變送范圍由“bS-L”及“bS-H”參數確定。如測量溫度信號PT100，要求0℃時輸出4.0mA,150℃時輸出20.0mA，則bS=4-20,bS-L=0.0，bS-H=150.0。那么儀表顯示75.0℃時，輸出12.0mA。

七、通訊說明

本儀表可另配RS232、RS485接口，直接與計算機通訊，RS485標準通訊距離1.5km，可以掛接多個儀表。RS232標準通訊距離15m，只能掛接一個儀表。RS232接口的TXD、RXD、GND分別接計算機串口的第2、3、5管腳。數據格式為1個起始位﹑8個數據位﹑無校驗﹑1個停止位。

該設備采用標準Modbus-RTU通訊協議，幾乎能和所有的組態軟件連接，可以連接組態王、力控、世紀星、Fix、InTouch等國內國際的組態軟件，省去了用戶連接軟件的煩惱。在使用組態軟件時，須選用的設備為modicon(***康)的PLC,Modbus-RTU地址型，數據為整型16位，使用組態王寄存器從4001開始，別的組態軟件有可能是從3001開始。

參數代號    參數名       含          義

4x0001       PV            測量值（只讀）

4x0002       J1            J1報警狀態（可讀寫）

4x0003       J2            J2報警狀態（可讀寫）

4x0004       J3            J3報警狀態（可讀寫）

4x0005       J4            J4報警狀態（可讀寫）

例：讀地址為1的儀表的PV（PV=1000）值

發送數據為 01 03 00 00 00 01 84 0A

返 回數據為 01 03 02 03 E8 B8 FA (其中03 E8—1000)，01 是儀表地址，03是功能號，00、00是寄存器起始地址，00、01 表示讀一個數，84、0A是校驗碼，返回數據中B8 FA是校驗碼。如果要讀PV、J1HA兩個數據，則可以發送:01 03 00 00 00 02 C4 0B。

八、 質   保

    如屬廠方制造質量問題，在儀表出廠日起，由廠方免費修理，如果是由于保管及使用不當而造成損壞，修理時收成本費。保修期十二個月，質保3～5年須另注明。
