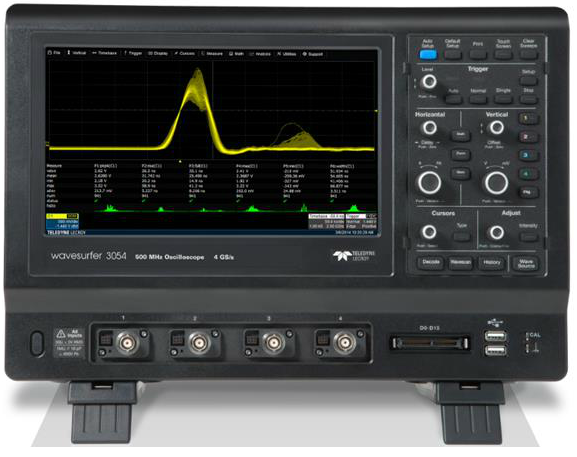

美國力科WeSurfer3054 3074數字示波器

帶有觸摸屏的WeSurfer 3000示波器具有的用戶界面，簡化了操作，節省了時間。 美國力科WeSurfer3024數字示波器美國力科WeSurfer3024數字示波器

產品名稱：美國力科WeSurfer3024數字示波器

產品型號：WeSurfer3024

產品品牌：美國力科

產品描述

美國力科WeSurfer3024數字示波器


  自帶的有源探頭接口給予示波器捕獲各種類型信號的的靈活性。并且可以通過示波器自帶的強大的數學函數和參數測量能力，順序模式分段內存，以及 LabNotebook 歸檔工具進行波形的調試、分析和報告生成等操作。


WeScan 波形搜索工具
   WeScan 提供了硬件觸發不能提供的強大的觸發功能。WeScan可以定位單個捕獲中的偶發事件（即捕獲和搜索），或“掃描”長時間周期內多次采集的事件?？梢赃x擇 20 多種搜索模式 (頻率，上升時間，欠幅脈沖，占空比等），然后應用搜索條件，開始掃描。
   由于掃描“模式”并不是簡單的硬件觸發的翻版，因此其輔助工具和能力要高得多。例如，在任何示波器中都沒有“頻率”觸發，但WeScan可以迅速“掃描”“頻率”。用戶可以累積相隔幾個小時或幾天的偶發事件的數據集，加快調試速度。在用多個采集中時，WeScan 基于力科在快速處理數據中的優勢。WeScan 將迅速掃描數百萬個事件，找到發生的偶發事件，其速度和效率都要比其它示波器高得多。



WeSurfer3000
系列示波器

200MHz–750MHz

WeSurfer3000 示波器配備 10.1”觸摸式顯示屏和的 MAUI用戶交互界面，極大簡化縮短了調試的時間。通過 WeScan，快速刷新率，和歷史回放等調試工具快速隔離波形異常；LabNotebook 歸檔工具提供快速報告生成和方便的存檔工具。探頭接口，可升級的帶寬和多儀器集成能力提供了用戶的使用靈活性和對投資的充分保護。
MAUI- 觀察波形的新視角
MAUI 是力科的用戶交互界面。MAUI 專為觸摸操作而設計；所有示波 器的重要操作都可通過觸摸屏實現。MAUI 專為簡單操作而設計；節省時間的快 捷方式和創新的對話框設置界面。MAUI專為解決問題而設計；深入的調試和分析工具組幫助工程師快速診斷問題并找到解決方案。
異常探測能力
13 萬次每秒的波形快速刷新能力配合歷史回放工具以及WeScan波形搜索查找能力，使WeSurfer3000 成為探測波形異常的工具。

捕獲、調試、分析、歸檔
的有源探頭接口為捕獲不同類型的信號提供了極大的便利性。通過使用一系列強大的數學函數和參數測量能力，分段存儲器的順序模式和 LabNotebook 波形歸檔工具快速得調試、分析和歸檔問題。

多儀器集成能力
除了傳統的示波器的強大功能之外，WeSurfer3000 還提供了多儀器集成的能力，包含了內置的波形函數發生器、串行數據觸發和解碼的協議分析儀，以及包含1 6通道混合信號選件的邏輯分析儀。

關鍵功能特性
● 200MHz,350MHz,500MHz,750 MHz 帶寬覆蓋
● 高達 4GS/s 采樣率
● 長存儲 - 至 10Mpts/Ch
● 10.1”英寸觸摸顯示屏
● MAUI- 用戶交互界面
-專為觸摸屏而設計
-專為簡潔操作而設計
-專為解決測試問題而設計
● 異常檢測能力
-快速波形刷新率
-歷史回放模式
- WeScan 搜索工具
● 工具組
- LabNotebook 歸檔工具
-順序存儲模式
-有源探頭接口
-數學函數和測量工具
● 多儀器集成能力
-協議分析儀 - 串行數據觸發和解碼I2C, SPI, UART 和 RS-232
-內置的函數發生器：25 MHz，1個通道，125 MS/s，14-Bit
- 16 通道邏輯分析儀
● 可擴展能力
-帶寬可升級能力
-現場可升級的軟件和硬件選件
