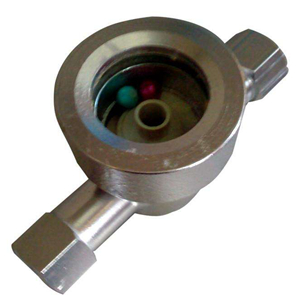

浮球視鏡 對夾式浮球視鏡 內螺紋水流指示器

      浮球視鏡適用于石油、化工、化纖、醫藥、食品等工業生產管路中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是各類管道上比較常用的一個部件,是保障正常生產、保證產品質量不可缺少的管道附件之一。透光式直通視鏡使用在無色的透明液體管道上的時候，比如冷卻水、等管路上，存在觀察不清楚，不直觀的問題，甚至于看不出管道里面有無介質流動的情況。根據以上缺陷，浮球視鏡專門針對這個問題，由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通，觀察管道內設置有浮球與絲網，絲網的作用是防止浮球隨介質流出觀察管道，浮球密度低于管道傳輸?shù)囊后w密度。當管道內有介質流動的時候，浮球就會浮在介質之上，并且隨著介質流動的強度晃動，這樣就可以直觀的觀察到管道內介質的流動情況。

      基本參數：

      螺紋式：DN6-DN100 (1/8-4寸)。

      焊接式：DN6-DN300 (1/8-12寸)。

      法蘭式：DN15-DN300 (1/2-12寸)。

      壓力等級：0.6/1.0/1.6/2.5/4.0MPA (150LB-300LB)。

      玻璃耐壓：鋼化硼硅玻璃片≤2.5MPa 石英玻璃片≤10.0MPa 鋼化硼硅玻璃筒<0.6MPa石英玻璃筒<0.6MPa。

      閥體材質：碳鋼（WCB）；不銹鋼（304/316/304L/316L）；雙相鋼。

      視窗材質：鈣鈉玻璃；鋼化硼硅玻璃；石英玻璃。

      玻璃耐溫：鋼化硼硅玻璃：≤200℃，石英玻璃：1000℃允許急變溫度≤60℃。

      密封墊片：丁晴橡膠墊片；聚乙烯墊片；金屬墊片；金屬石墨墊片。

      螺帽螺栓：20# 304 304L 316 316L。

      密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）。

      法蘭標準：HG GB HGJ JB ANSI JIS DIN BS NF。

      閥體外表：碳鋼防腐油漆或發黑不銹鋼酸洗處理或拋光。
