無線充 7.5W蘋果無線充
[10W無線充
7.5W蘋果無線充D
充電器配件]
東莞市蘋果無線充廠家
[10W無線充 7.5W蘋果無線充D 充電器配件]
郵箱：
手機：
- 加工定制： 否
- 品牌： 新家
- 型號： XJ-008
- 充電電流： 2000MA
- 放電電流： 1000MA

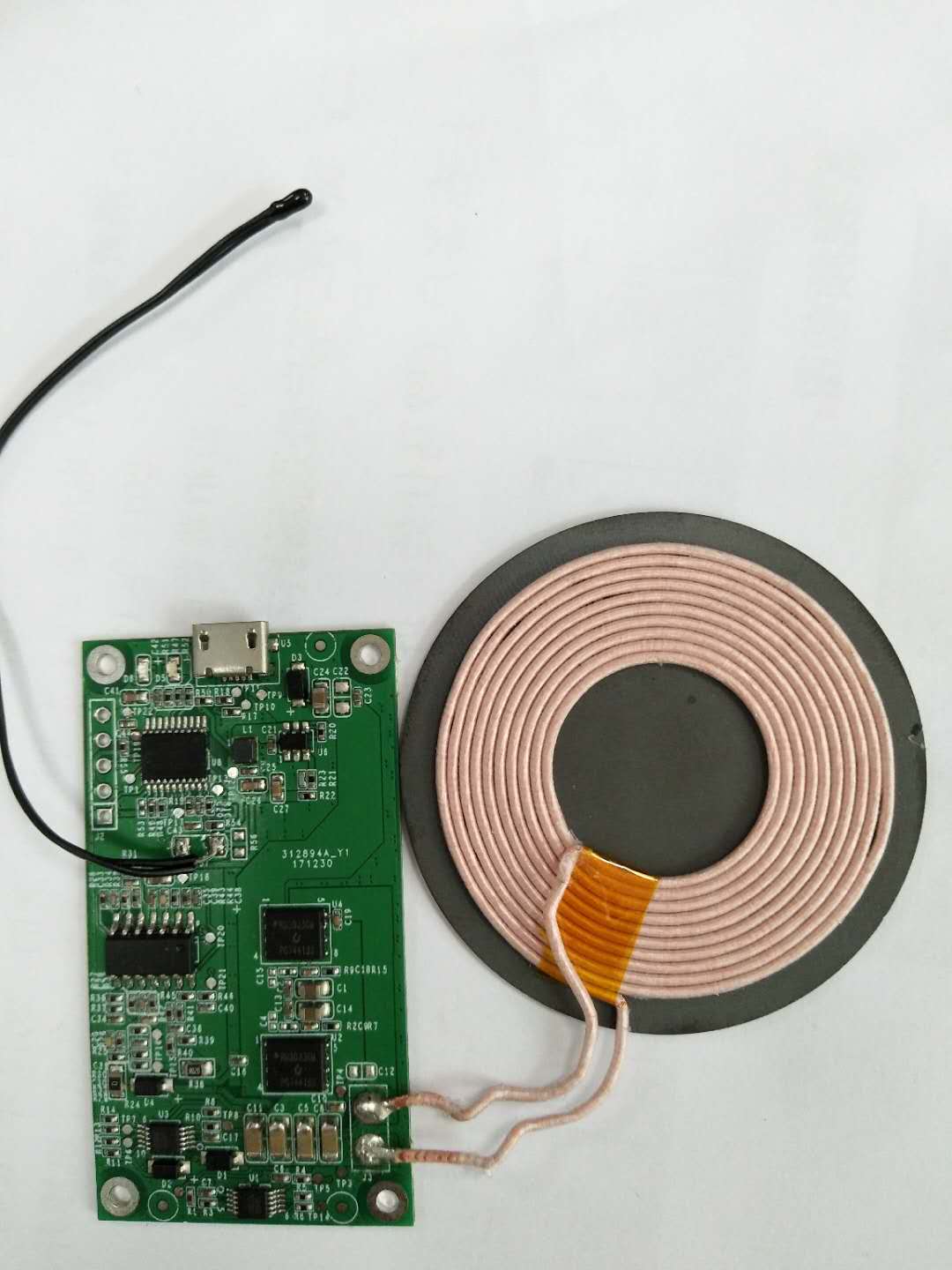

一、產品簡介：
單線圈無線快充充電器是一款符合 QI 標準的充電器。產器符合 WPC1.2 標準。采用自主芯片，性能穩定，待機功耗低等特點。采用獨特的 PWM 調制模式，使得轉換效率大幅提升。輕松實現無線帶來的方便，模塊輸出效率高，內置發射功率與無線接收功率比對，更能準確控制發射能量的損失。非常適合公共場合及家庭使用。
二、充電器特點：
1.符合 QI1.2 標準設計要求,兼容符合 QI 無線接收產品。
2.此充電器具有過流保護（OCP）、過壓保護(OVP)、欠壓保護（UVP）、外來物測（FOD）、空載保護等功能。
3.轉換效率能達到 72%。待機功耗小。
4.帶 LED 指示
三．模塊尺寸
| 發射模塊尺寸 | 55.1*25*1mm 長寬厚 |
|
|
|
|
|
| 線圈尺寸 | 直徑43.7mm |
|
|
|
|
|
|
|
|
|
四． 電器特性
1.發射
| 供電電壓 |
DC9V/1.8A, |
|
|
|
| 無線輸出電壓/電流 | DC 9V /1000MA(max) |
|
|
|
| 發射頻率 | 110K-205KHZ |
|
|
|
| 待機電流 | ＜100mA |
|
|
|
| 無線距離 | 3mm~8mm (max) |
|
|
|
| 線圈類型 | A11 |
|
|
|
| 轉換效率 | 72% |
|
|
|
| 紋波電壓 | ＜100mV |
|
|
|
|
|
|
| 保護功能 | 過流保護、短路保護 |
|
|
|
| 指示功能 | LED |
|
|
|
| 兼容性 | 兼容符合 QI 無線接收產品 |
|
|
|
| 工作溫度與濕度 | 0°C – 60°C , 10 – 85% |
|
|
|
| 儲存溫度與濕度 | -20°C – 80°C, 95% |
五、模塊工作說明
1.工作時序
六、保護及效率
1.過壓保護
| 電壓 | 保護點 |
|
|
|
| TX Coil AC Voltage | 40V |
2.過流保護
| INPUT VOLTAGE | Max. overcurrent limit |
|
|
|
| 9V | 2.4A |
|
|
|
3.效率
| RX:9V/1000mA | TX： 9V/1380mA | 效率 72% |
|
|
|
|
|
|
|
|
七、環境要求
在如下環境條件下，此充電器將適應于規格書中的每一項負載。
1.溫度范圍
| 正常運行 | -10 to +60 deg. C |
|
|
|
| 儲存 | -20 to +80 deg. C |
|
|
|
2.濕 度
| 正常運行 | 5 –95% RH, Non-condensing |
|
|
|
| 儲 存 | 5 –95% RH, Non-condensing |
|
|
|
3. 可靠性測試
通過MIL-HDBK-217的版本可計算出，此電源供應器在25’C溫度下，滿載使用時間可以
超過100000小時
