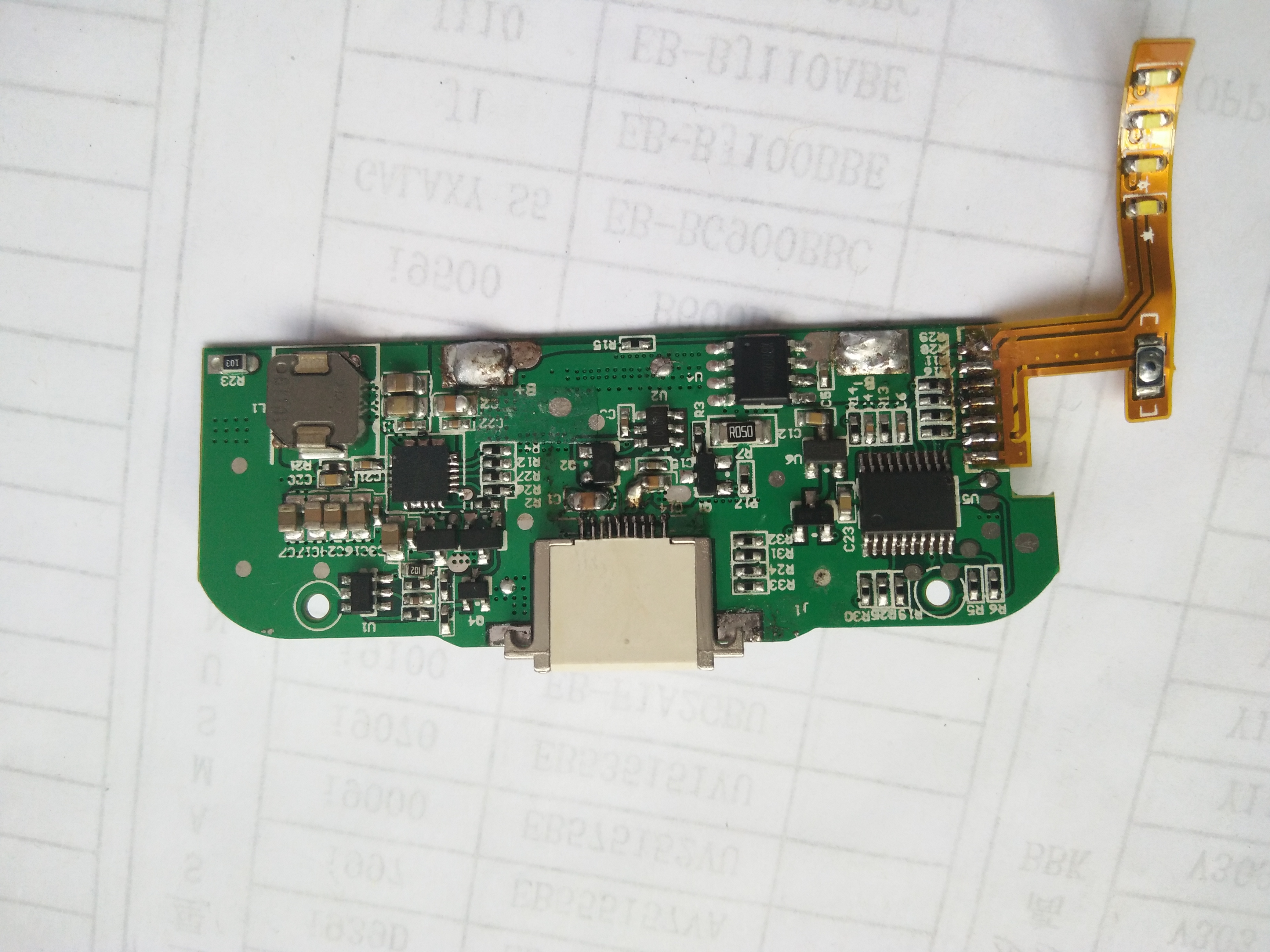

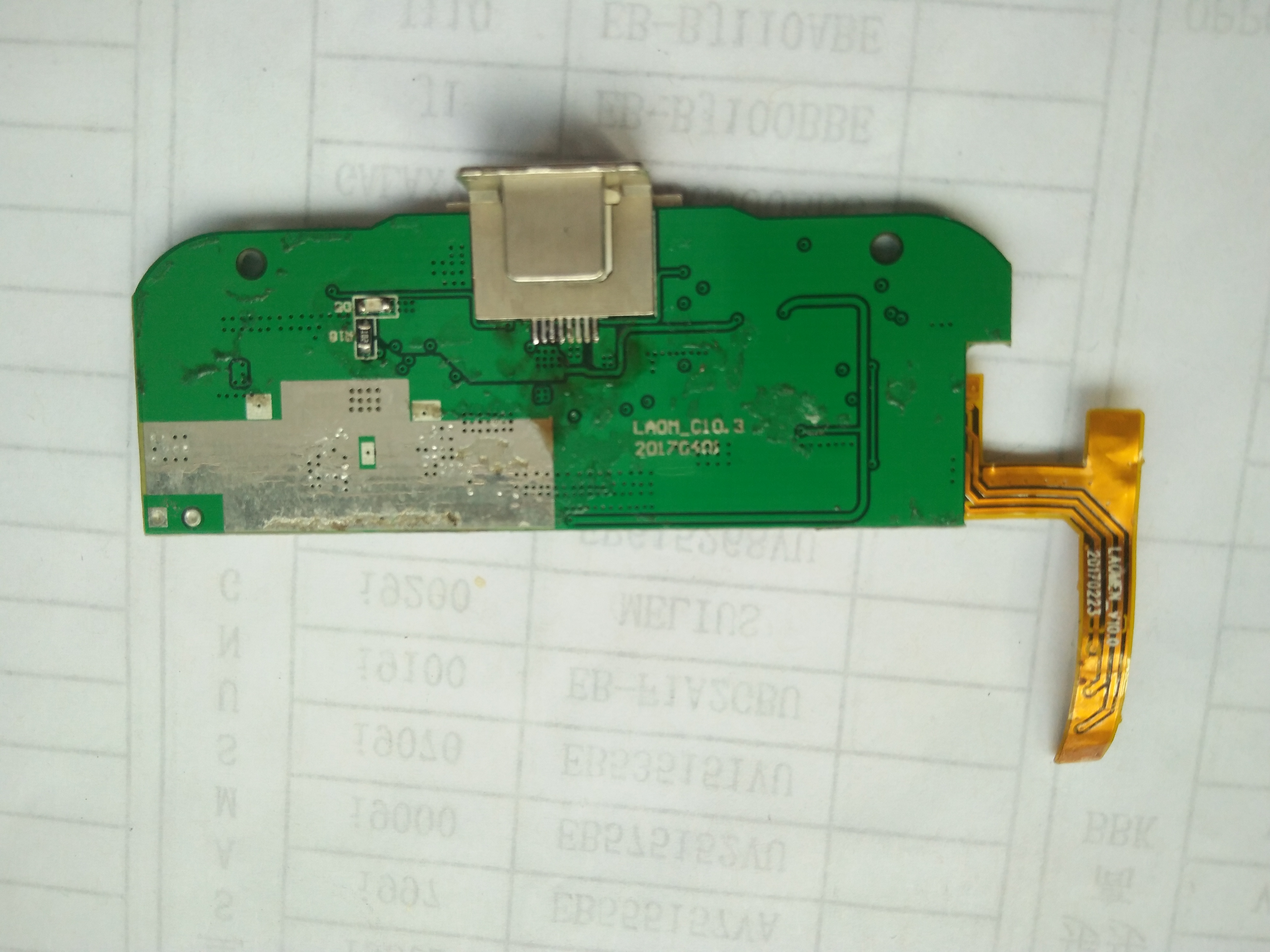

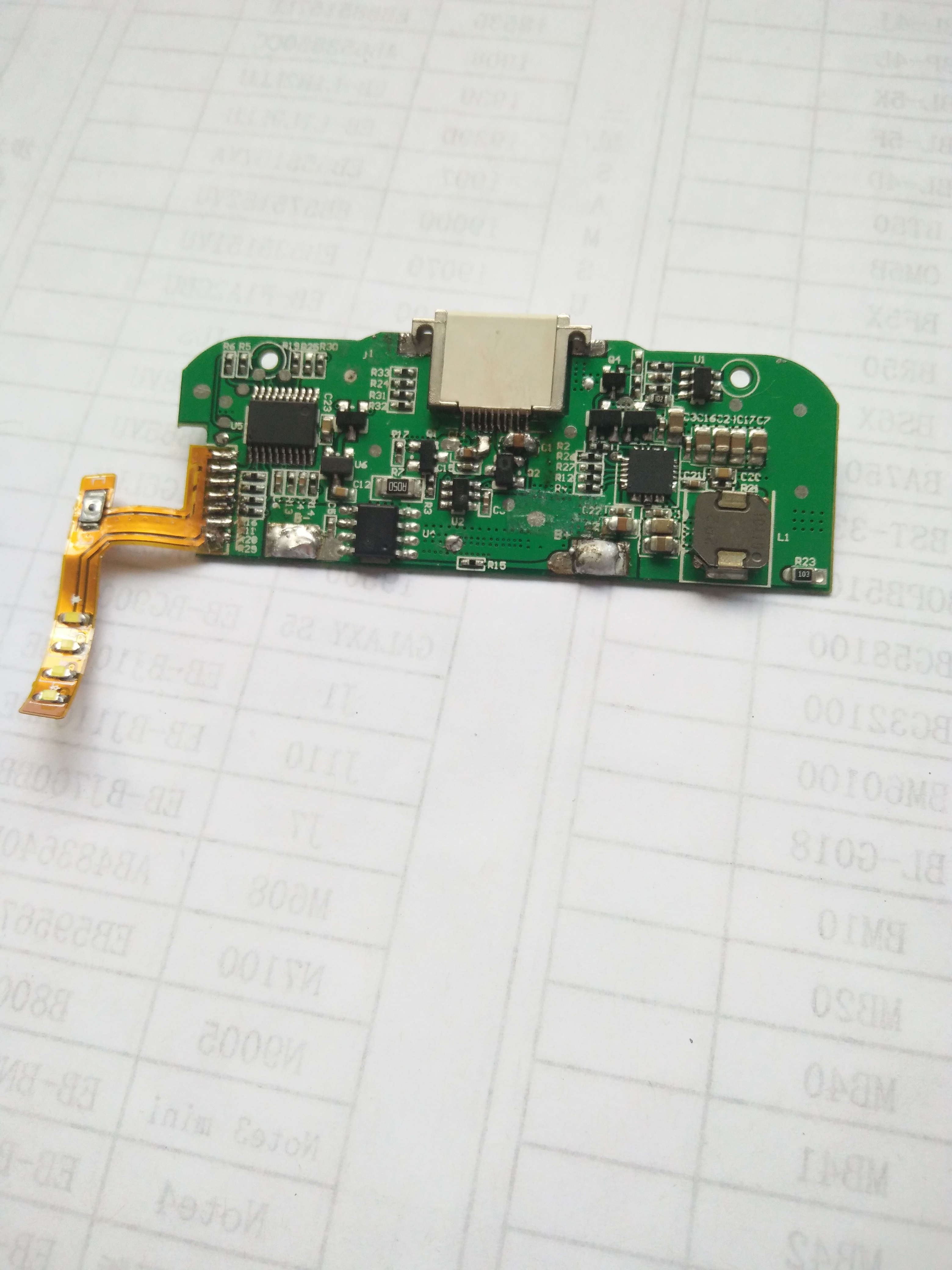

移動電源PCBA
[充電寶PCBA設計
bq24195
背夾電池保護板]
東莞市移動電源pcba廠家
[充電寶PCBA設計 bq24195 背夾電池保護板]
郵箱：
手機：
- 品牌： XJ-010
- 適用類型： 蘋果專用
- LED等照明： 否
- 是否支持太陽能： 否
- 電芯類型： 聚合物鋰離子電芯
- 顏色： 藍色
二、 概述：
本線路應用于手機備用電源包, 它具備電池智能充/放電功能，充電指示，容量指示（4級），低電指示，省電模式等功能。
四 、產品功能要求：
| 項目 | 項次 | 說 明 | 標 準 |
| 基 本 功 能 | 1 | 額定功率 | 輸入 5V/1A 5W |
| 2 | 輸出電壓功能 | 接負載長按鍵輸出，無負載時，自動進入休眠狀態； | |
| 3 | 靜態電流（燈熄滅，進入休眠狀態） | ≤50uA（平均值10uA） | |
| 4 | 短路保護 | 輸出正負極短路，保護電路保護，需充電； | |
| 5 | 輸出紋波 | ≤100mV | |
| 6 | 按鍵 | 短按電量查詢 | |
| 7 | 雙擊 | 適配器充電時，手機和背夾充電切換 | |
| 8 | 長按 | 打開輸出，關閉輸出 | |
| 輸 入 功 能 | 1 | 充電電壓輸入范圍(充電Micro USB插座) | 4.70～5.50V |
| 2 | 充電保護電壓 | 6V | |
| 3 | 充電電流范圍 | 1~1.3A | |
| 4 | 充電溫升 | / | |
| 5 | 充電截止電流 | 200~300mA | |
| 6 | 充電狀態 | 當前電量燈循環替增閃爍 | |
| 7 | 充滿狀態 | 充滿后4個燈常亮 | |
| 8 | 完全充電電池電壓 | 4.35V±0.1V | |
|
|
|
| |
|
|
|
| |
| 輸 出 功 能 | 1 | A-TypeUSB 輸出電壓（空載） | 4.80～5.25V |
| 2 | A-TypeUSB 輸出電壓（帶載1A） | 4.7～5.2V | |
| 5 | 放電截止電流 | 50~150mA | |
| 6 | 1A放電轉換效率(電池組功率/放電功率) | ≥ 85% | |
| 7 | 1A輸出溫升 |
| |
| 8 | 電流輸出溫升 | 50度 | |
| 9 | 輸出顯示狀態 | 電量顯示 | |
| 10 | 1輸出口D- | 2.7V | |
| 11 | 1輸出口D+ | 2.0V | |
| 12 | 完全放電電池電壓 | 2.9±0.15V | |
| 13 | 過流保護 | 2.5±0.1A | |
|
|
|
| |
| 保 護 板 | 1 | 過充電檢測電壓 | 4.450±0.05V |
| 2 | 過充電檢測延時時間 | <120ms | |
| 3 | 過充電解除電壓 | 4.100±0.05V | |
| 4 | 過放電檢測電壓 | 2.400V ± 0.100V | |
| 5 | 過放電壓檢測延時時間 | <60ms | |
| 6 | 過放電解除方式 | 充電 | |
| 7 | 過放電解除電壓 | 3.0± 0.100V | |
| 8 | 過放電電流值 | 2~6A | |
| 9 | 過電流檢測延時時間 | <375US |
l 以上內容是單體電路板在溫室(25℃)下測試。
l 工作溫度:-20~+60℃、濕度<90%RH.
l 儲存溫度:-20~+85℃、濕度<90%RH.
五 、電量顯示：
2.1待機狀態：按一下按鍵，電量指示燈顯示當前電池電量指示燈，5秒后自動熄滅；
75%～ 亮4個燈 ●●●●
50%～74% 亮3個燈 ●●●○
25%～49% 亮2個燈 ●●○○
5%～24% 亮1個燈 ●○○○
無電量指示燈快閃 ●○○○
2.2充電狀態：當連接外部充電器，電量指示燈從低到高依次亮起；
電量＜25%時，4個燈循環閃，●●●●
25%＜電量＜50%時，LED1常亮，3個燈循環閃，●●●●
50%＜電量＜75%時，LED1，2常亮，2個燈循環閃，●●●●
75%＜電量＜時，LED1，2，3常亮，1個燈閃，●●●●
充滿燈常亮，●●●●
2.3放電狀態：連接負載，顯示當前電池電量指示燈；
75%～ 常亮3個燈，LED4閃●●●●
50%～74% 常亮2個燈，LED3閃●●●○
25%～49% 常亮1個燈，LED2閃●●○○
5%～24% 常亮0個燈，LED1閃●○○○
說明：●.亮 ○.滅. ●.
