Lightning母座老化測試放

一、概述

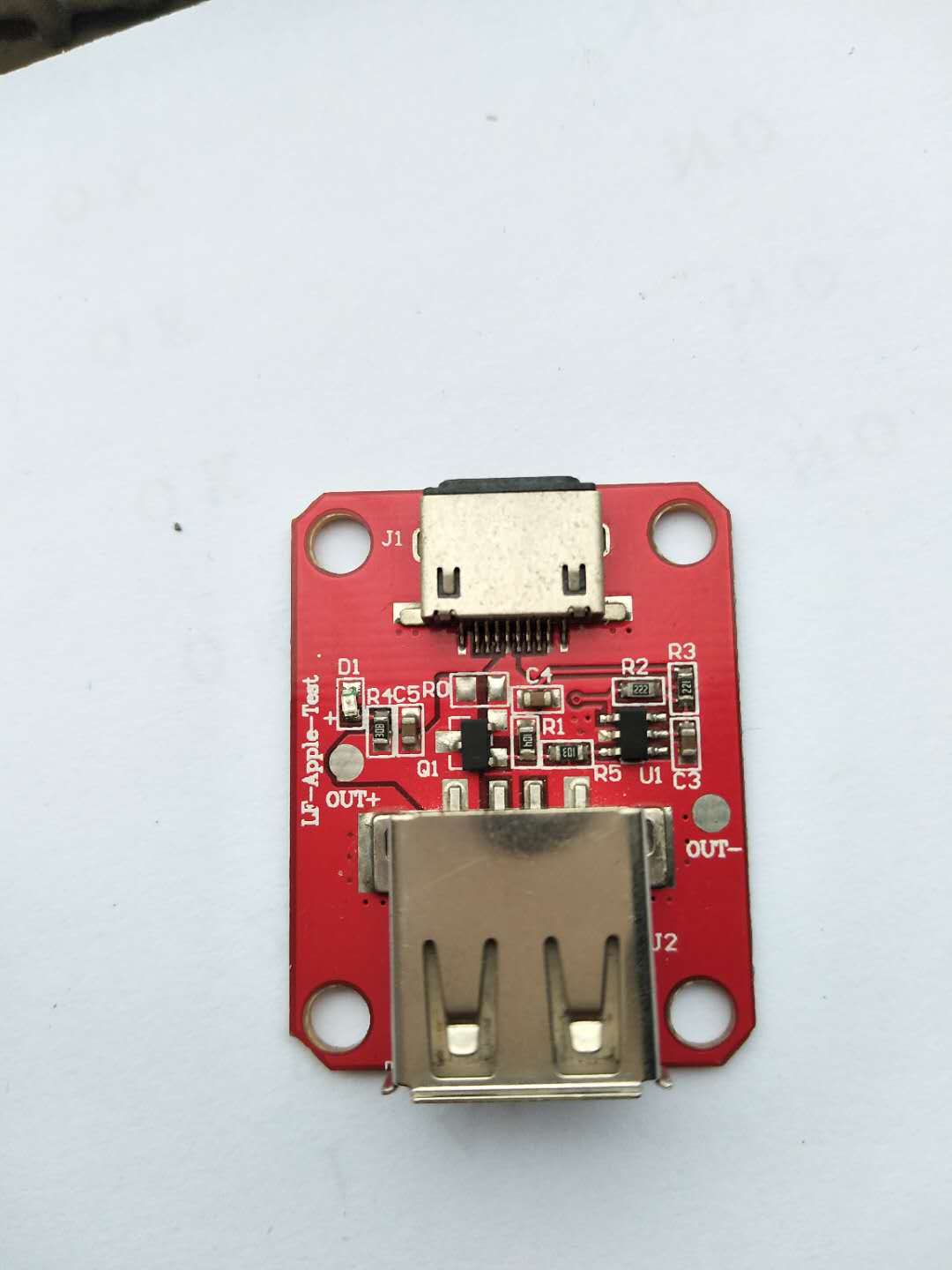

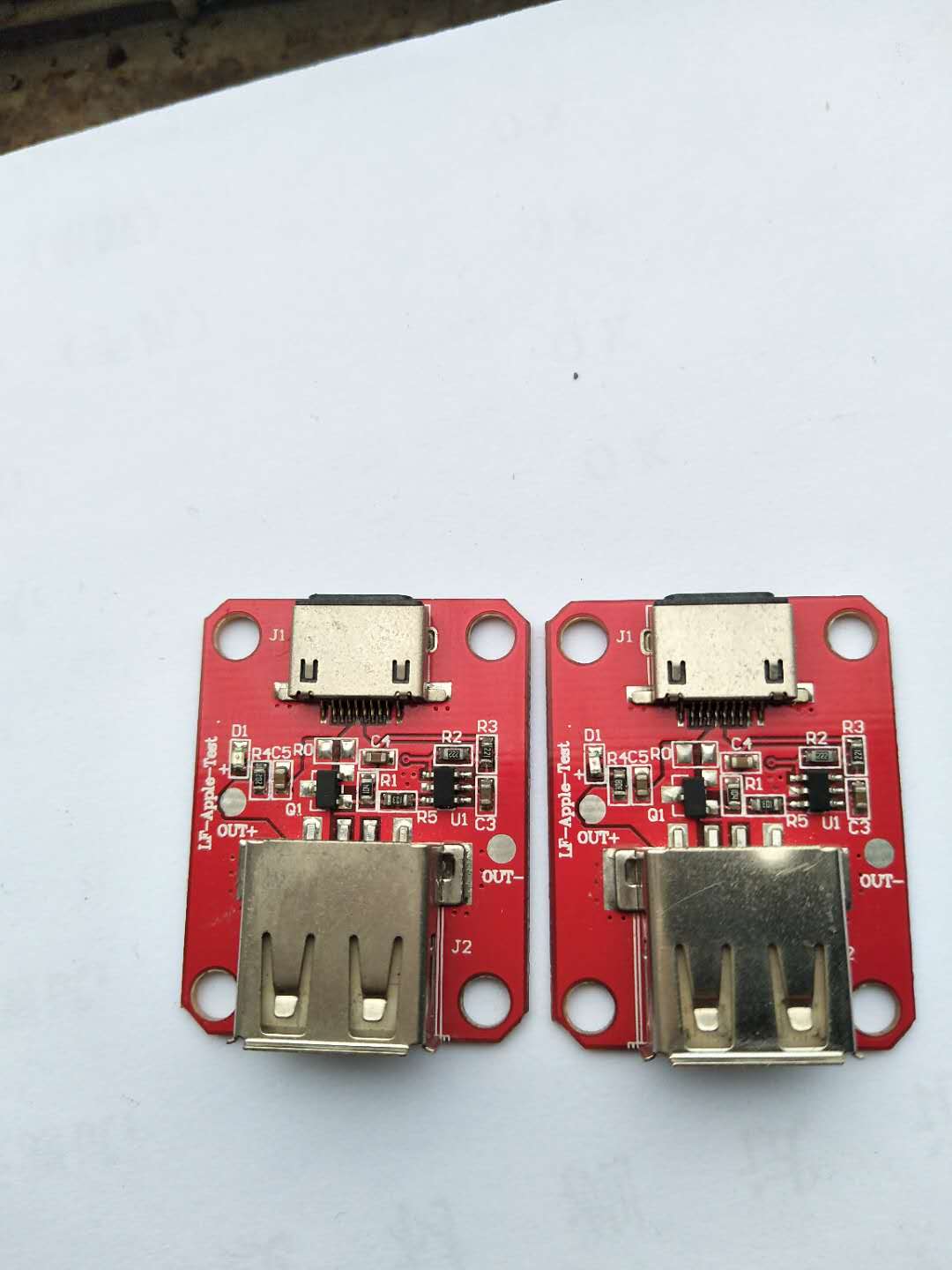

XJ-012   Lightning老化加載測試工具是由軟硬件組成的系統老化測試工具，可作為Lightning接口數據線、充電器、車充、墻充、移動電源、移動電源背夾、無線充電背夾......等老化加載測試。

二、特點

1、操作方便，無需單獨供電

2、工作穩定，可靠性高

三、應用范圍

1、Lightning接口數據線

2、Lightning接口充電器

3、Lightning接口車充

4、Lightning接口墻充

5、Lightning接口移動電源

6、Lightning接口移動電源背夾

7、Lightning接口無線充電背夾

四、Lightning接口支持

1、iPhone5、iPhone5S、iPhone5C、iPhone6、iPhone6 Plus、iPhone6S、iPhone6S Plus ，iPhone7、iPhone7 Plus，iPhone8、iPhone8 Plus，iPhone X等Lightning配件。

2、iPad4、iPad Air、iPad Air 2、iPad Pro、iPad mini、iPad mini2、iPad mini 3 iPad mini 4等Lightning配件。

3、iPod touch 5、iPod touch 6、iPod nano7等Lightning配件。

五、iOS支持

1、iOS6

2、iOS7

3、iOS8

4、iOS9

5、iOS10后續版本

6、Ios11后續版本

六、輸出端口說明（測試工具無負載，需外接阻性負載或電子負載）

1、USB-A輸出端口：內部包含VCC+(+5V輸出)、D-信號、D+信號、GND-(輸出負極)。

2、VCC+焊盤、GND -焊盤：連接阻性負載或電子負載，輸出2秒延時。

七、使用方法

1、被測產品進入工作狀態。

2、被測產品Lightning 8Pin公頭插入老化測試工具的Lightning 8Pin母座。

3、2秒鐘后，老化測試工具LED點亮，表示被測產品跟老化測試工具握手通信成功，開始帶負載老化測試。

4、加載老化的時間由客戶自己決定。
