RCP系列壓力變送器

一、  系列用途：



工業現場過程壓力控制    航空航天領域      石油化工行業



儀器醫療食品等行業    航海及造船行業      污水處理和水利水電以及發電廠爐膛負壓



二、             產品特點：



激光調阻溫度補償，使用溫域?qū)?，測量準確度高



過壓過流反向級性電路保護，可靠性高



電壓、電流、網絡、HART、無線等多種輸出形式



可以帶LCD、LED、等各種現場顯示



進口擴散硅或者陶瓷芯體，適用不同的介質的壓力液位測量



符合工業抗干擾三級



三、            技術參數



量    程：0~100 MPA內任意量程，最小為1KPA(擴散硅壓力傳感器)



準確度等級：0.2級（滿量程在70KPAS~5MPA以?xún)?nèi)，其他量程內：0.5級）



負載能力：電流型≤500Ω（不帶顯示）≤250Ω（帶顯示）電壓型≧3kΩ



介質溫度：－20℃～85℃（通過引壓管可以耐溫200度以?xún)?nèi)）



環境溫度：－20℃～85℃              供電電壓：DC 24V(12V～32V)



非線性：± 0.2％F.S                遲滯性與可重復性：± 0.1％F.S



長期穩定性：± 0.1％F.S/y                熱力零點漂移：± 0.02％F.S/℃



響應時間：≤ 50ms                    工作壓力：2倍量程



電氣連接：接線端子                  外部零件材料：普通不銹鋼/316不銹鋼



殼體材料：鑄鋁外殼                    防護等級：IP 65



過程連接：M20× 1.5外螺紋/DN25法蘭連接/其他



RCL投



RCL系列投入式靜壓液位變送器

一．概述：

投入式靜壓液位變送器是基于所測液體靜壓與該液體液位高度成比例的原理，采用國外的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4—20mA）。

RCL系列投入式靜壓液位變送器采用精巧的結構，簡單的調教和靈活的安裝方式為用戶的使用提供了方便，4—20mA,1—5V，0—10mA等標準信號輸出方式由用戶根據需要任選。

 二．用途：

可廣泛用于水廠、污水處理廠、城市供水、高樓水池、水井、地?zé)峋?、礦井、工業水池、

油池、水文地質、水庫、河道、海洋等場合。

三．特點：

★抗過載抗沖擊能力強★抗腐蝕性能優良★小巧精致，安裝方便

★浪涌電壓、過壓、過流和反相極性保護★抗干擾設計★穩定性高，實用性強



RCS-08系列超聲波液位計：



RCS系列超聲波物位變送器



一、前言



RCS系列超聲波物位變送器型號眾多，各有特點，這在說明書中有詳細的描述。您在使用中，無論遇到何種問題，請聯系我們，我們的工程師會及時給您解答和說明。



二、產品介紹：



RCS系列超聲波物位（液位、料位）變送器，采用測量時間差的原理，測得物料高度。該產品為非接觸測量?jī)x表，有很強的抗干擾能力，安裝、維護、使用非常方便，更適合于環境復雜的工業現場。它采用小功率、小盲區收發型超聲波傳感器，測量精度高，運行穩定，而且具有溫度補償功能。可廣泛用于制造、電力、冶金、建材、化工、糧食、倉儲、船舶、紡織、交通、勘探、食品加工等行業，既可測量液體物料，也可測量固體物料。

 RCDL系列電磁流量計：





RCDL型智能電磁流量計

一、概述：RCDL型智能電磁流量計是我公司采用國內外進技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用技術，輸入阻抗高達10¹⁵歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。

二、產品特點：

1、道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

2、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

3、在現場可根據用戶實際需要在線修改量程。

4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

5、采用SMD器件和表面貼裝（SMT電路可靠性高。）

6、采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

7、全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

8、超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好

9、內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

10、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

11、具有自檢與自論功能

LUGB系列渦街流量計：

一、概述:
LUGB智能渦街流量計是一種采用國際上數字集成技術并根據國內工業自動化控制的實際需求而研制開發的新一代智能化儀表。傳感器采用壓電晶體作為檢測元件的新型應力式智能流量測量?jī)x表，適用于各種氣體、蒸汽、液體的流量計量。
該儀表具有與流量成比例的脈沖、電流信號、RS-485通訊、便于和計算機聯用等優點。流量計采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶片不與介質接觸，所以?xún)x表具有結構簡單、通用性好和穩定性高的特點。



二、LUGB渦街流量計產品特點:
1、適用于各種氣體、液體和蒸汽的流量檢測及計算。
2、檢測元件不接觸流體，可靠性高，介質適應性強。
3、無可動部件，耐磨損，結構牢固、簡單。
4、測量范圍寬，準確度高。
5、溫度適應范圍寬。
6、脈沖信號輸出或二線制4～20mA電流信號輸出。
7、帶RS-485通訊。











 XSDAL:

多通道熱工表

熱工表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。

多通道熱工表包括4個系列產品，主要的差別在可測量的通道數和可選配的功能。

■ 超過4通道的多通道測量需求可以選擇巡檢儀。

■ 多通道儀表的特點是實現通道間的運算及比較，同時也減少儀表數量，降低集成成本。

■ XSD2是雙通道輸入，可實現差值、和值、平均值運算及較大值、較小值的比較功能。

■ XSD3是3通道輸入，可實現平均值運算及較大值、較小值的比較功能。

■ XSD4是4通道輸入，也可以用于2、3通道輸入。具備多種報警方式。

■ XSDAL可以輸入2~4通道，具備最多4路變送輸出，最多8點報警輸出的選配功能。



XSDAL系列



■ 2～4路測量輸入，各輸入獨立顯示。



■ 0.2級精度，測控速度0.4～0.8秒（0.2秒×通道數）。



■ 3通道輸入和4通道輸入時，具備平均、、最小三種運算方式，運算的結果可用于報警、變送、通訊。



■ 最多8個報警輸出點。



■ 最多4路變送輸出。



■ 鋁合金外殼，可插拔接線端子。



XSE系列

■ 0.05級精度，測控速度每秒5次。顯圍-19999～45000。

■ 16段折線修正功能。

■ 可選配1-4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）。

■ 5種可選配的外供電源。

■ 可選配通訊、變送和打印功能。



xse

XSR70A系列

■ 臺式機箱、5英寸320×234分辨率 TFT彩色液晶屏

■ 0.2級精度，測控周期每通道0.1秒，巡回檢測方式

■ 8～64通道輸入

■ 內存64Mb

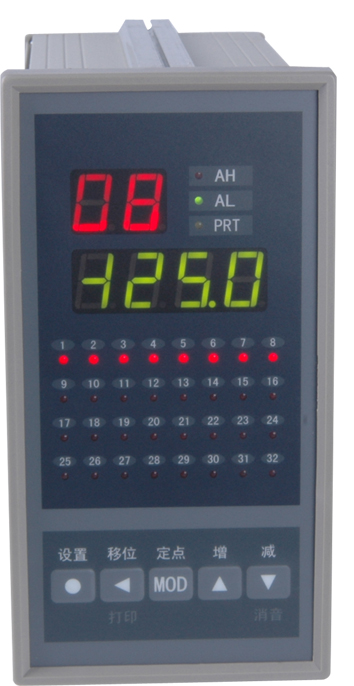

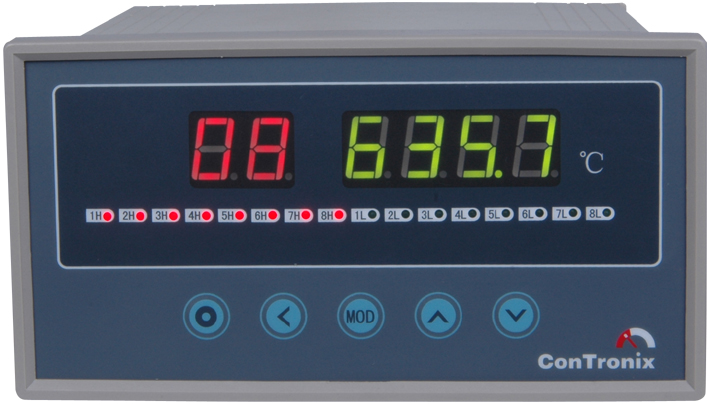

XSL系列

■ 8～80個輸入通道。鋁合金外殼，插拔式接線端子。

■ 0.2級精度，測控速度每通道0.1秒或0.2秒（熱電偶通道）。

■ 可輸入熱電阻，熱電偶，直流電流，直流電壓信號。

■ 2位通道號顯示，4位測量值顯示、顯圍-1999～9999。

■ 熱電阻顯示分辨力為 0.1℃，熱電偶顯示分辨力可通過參數設置為1℃或0.1℃。（各通道獨立設置）

XSR90系列

■ 5.6英寸、640×480高分辨率 TFT彩色液晶屏。

■ 0.2級精度，測控周期0.1秒。（全部通道同步測量一次）

■ 最多18通道，輸入，通道間全隔離。

■ 記錄間隔0.1秒～60秒共9檔可設?？纱鎯?chǔ)1億個測量數據（例：6通道，每5秒記錄1次則可記錄多達3年）。

■ 標配USB2.0轉儲接口。支持32GB U盤，F(xiàn)AT16或FAT32格式。

■ 自定義黑白背景色及橫縱走紙方向。

■ 鋁合金外殼，可拆卸式端子。

■ 標配外供變送器電源，24V±5%，200mA以下。

■ 可選配通訊、變送、打印功能。

、XSJ系列流量積算器

■ 配接電流、電壓輸出的流量變送器和脈沖輸出的流量傳感器。

■ 累積流量8位顯示，瞬時流量4位顯示。

■ 0.2級精度。測量控制速度每秒5次。

■ 8段折線修正功能。

■ 可選配累積量脈沖輸出功能。

■ 可選配2點報警輸出，實現瞬時量報警或累積量預置輸出。

■ 可選配停電記錄功能。

■ 可選配通訊，打印及瞬時量變送輸出功能。

XS系列定量控制儀（新產品）

■ 配接各種脈沖輸出的流量傳感器，用于流量定量控制，自動給料控制。

■ 2點繼電器輸出，分別用于定量控制和瞬時流量下限報警（斷料報警）。

■ 3點開關量輸入，用于外接啟動、停止（急停）、恢復(不清零啟動）開關。

■ 手動啟動定量控制和自動循環定量控制功能。

■ 累積流量測量精度：±1個脈沖 瞬時流量精度0.2級。

■ 定量控制精度與流速及裝置相關。

■ 定量控制測控速度：0.02秒。

■ 標配流量傳感器電源。

■ 8段折線修正功能。

■ 可選配通訊接口及瞬時流量變送輸出。

XSR22FC系列溫壓補償流量積算器

■ 適用于需要溫度、壓力補償運算的應用。

■ 128×64點陣液晶屏顯示，鋁合金外殼。

■ 同時具備電流（電壓）流量輸入通道和脈沖量輸入通道。適應各種流量變送器，傳感器。

■ 標配2路獨立的外供電源，分別用壓力（溫度）和流量變送器供電。

■ 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。

■ 記錄瞬時流量，溫度、壓力的歷史數據（曲線），并可查詢。

■ 3年內每年，每月，每日累積流量記錄及查詢。

■ 停電信息記錄及查詢。

■ 自動屏保功能。

■ 輸入信號測量精度0.2級，測控速度0.6秒。

■ 可選配USB接口，實現記錄數據轉儲。

■ 可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。

■ 可選配1路變送輸出，可針對各測量值。

■ 可選配通訊接口
