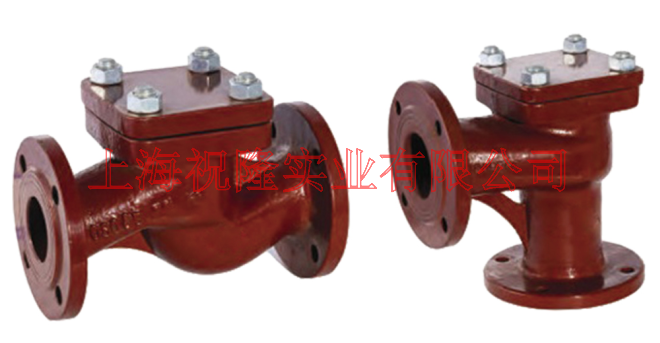

船用法蘭鑄鐵止回閥GB/T592-93.CBM1089-81

公稱壓力Nominal Pressure(MPa)

公稱通徑Nominal Diameter(mm)

適用介質Applicable Medium

0.6

50 - 300

海水、淡水、滑油、燃油和f≤220C蒸汽

1.0

65 - 250

Sea water. Fresh water. Lubricanting oil, Fuel oil,

1.6

20 - 50

f≤220C steam

零件名稱Parts Name

材料Material

名稱Name

牌號Marks

閥體、閥蓋Body/Cover

灰鑄鐵Gray t lron

HT200

閥盤Disc

鑄錫青銅t Tin Bronze

ZCuSn102n2

閥座Seat

鑄鋁青銅t Aluminum Bronze

ZCuA19Mn2

公稱

公稱

結構尺寸S

ructure Dimension

法蘭

螺栓

升程

參考重量

壓力
PN

通徑
DN

L

H≈

Hi

壁厚
Thickness
6

Flange

Bolt

Lift

Range

Weight(kg)

(MPa)

(mm)

A型

B型

A型

B型

B型

D

Di

D2

do

b

n個

Th.

m

A型

B型

65

290

115

130

95

115

9

155

123

104

15

15

6

M14

19

15.1

12.9

80

310

125

151

102

125

9

170

138

118

15

15

8

M14

23

18.3

15.1

1.0

100

350

150

171

116

135

10

190

158

138

15

15

8

M14

28

24.8

21.6

125

400

175

189

135

155

10

215

183

164

15

15

10

M14

35

34.7

32.9

150

480

180

219

154

160

11

240

208

190

15

16

12

M14

42

48.4

41.2

20

150

75

87

66

75

7

95

68

48

13

14

4

M12

7

43

3.7

25

160

80

89

67

80

7

105

73

56

13

14

4

M12

7

44

4.2

1.6

32

180

85

93

68

85

7

115

83

64

15

15

6

M14

9

53

5.2

40

200

90

105

75

90

8

125

93

74

15

16

6

M14

12

73

6.6

50

230

95

117

85

95

8

135

103

84

15

16

6

M14

15

89

8.3
