一、產品概述

     旋流除砂器是一種有效節能的固液分離設備，常用于處理含砂石量較多的河水，湖水等的預處理，對于原水中的砂石有較好的去除作用。它不需要消耗電力，人力消耗也很少，裝入系統即可自動運行，是一種節能環保設備。

二、工作原理

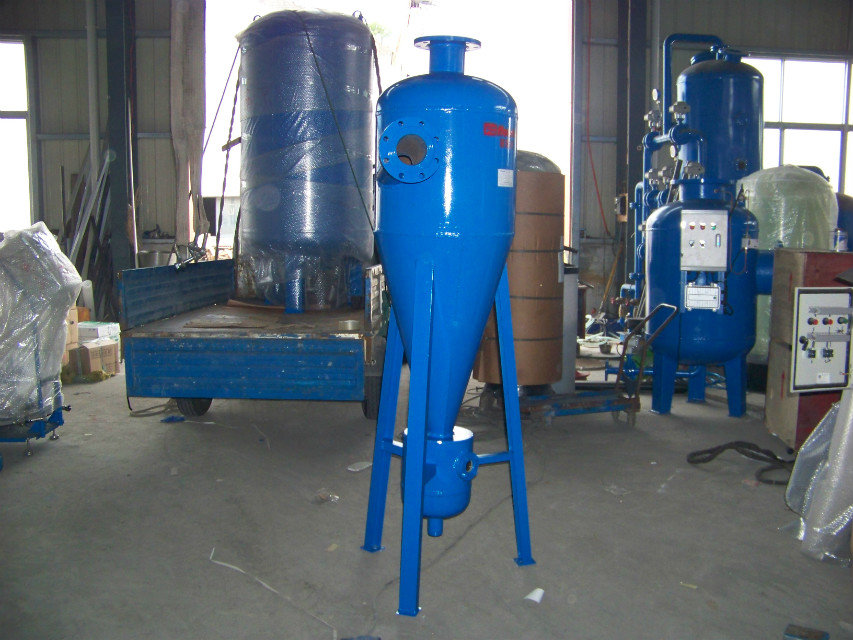

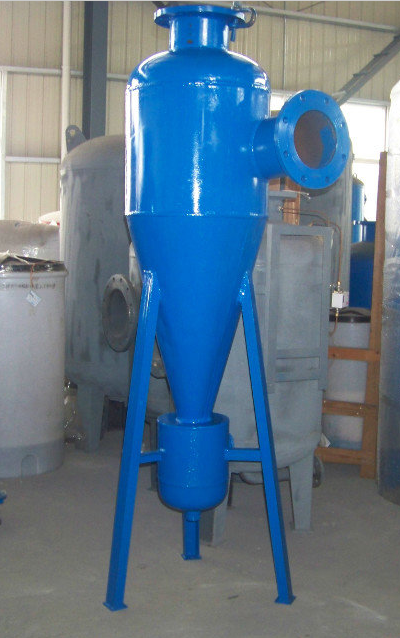

    菲洛克旋流除砂器主要由筒體，進出水口，視鏡，砂包等組成。原水切向進入旋流除砂器，由于進水帶有一定的壓力，所以進水沿筒壁做旋轉向下的流動，當水旋至筒體的錐殼部分時，由于流通面積減小，流速加快，離心力增大，這時水和砂石在離心力作用離，密度較大的砂石沿筒壁向下滑落到底部的砂包中，水的密度相對較小，向上由中心管到達出水口流出。出水口部分裝有濾網，阻擋密度較小的懸浮物流出，從而達到對水二級過濾的目的。當旋流除砂器工作一定時間后，通過砂包上的視鏡觀察，如果砂包中砂石較多時，予以清理，以免影響過濾效果。

三、技術參數

材質：碳鋼

原水濁度：≥300度

出水濁度:≤10度

進水壓力：≥0.4MPa

除砂直徑：＞0.8mm

工作溫度:常溫

除砂率：＞96%

四、運行操作說明

1、正常操作時，只需開啟進、出水閥門，關閉排污閥門。

2、設備運行過程中，錐體底部污物的淤積量會逐漸增多，此時需要排污；排污時打開排污閥門，直到污物流盡。

3、排污完畢，關閉排污閥門即可。

4、排污時，如進水壓力不足，可關閉出水閥門，然后通過不斷開、關排污閥門產生的水力沖擊來加強清理效果。具體排污時間和周期視水質情況而定。

五、產品結構圖

1、錐殼     2、直筒   3、出水口     4、進水口      5、視鏡     6、砂包   7、支腿

六、安裝與維護

    1、地基或地面必須平整，并能承受設備運行時的總體重量。

2、設備安裝應為旁通形式安裝，并在設備進出水管路安裝手動閥門，以滿足在不停機狀態下檢修設備及清潔過濾體的需要。

3、設備殼體距離墻體應大于250-300mm。

    4、設備進出水管路需要安裝壓力表，以便正確顯示設備工作狀況。

    5、由于該設備工作過程中無運動部件，即該設備免維護。但需要保持進水口負載穩定，排污閥門的開閉需用力均勻，以免認為損壞。
