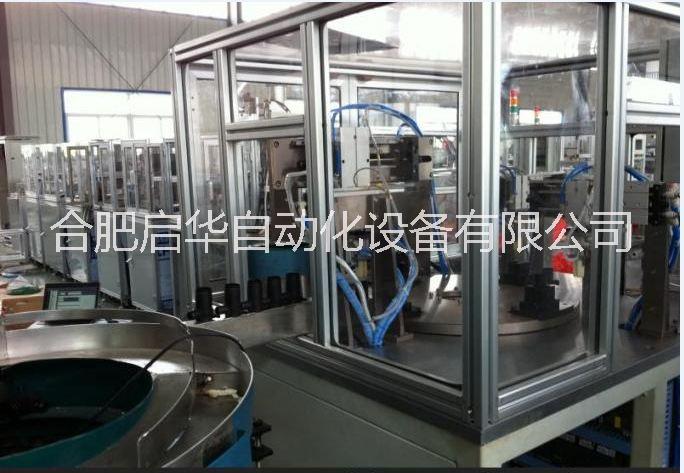

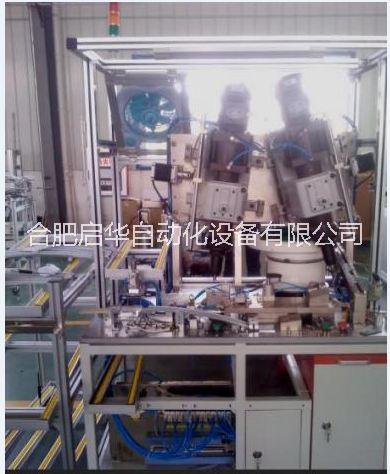

汽車玻璃升降器生產裝配線

一、           功能描述:

?  該生產線型臺體獨立，“一”字線型，布局自由。該生產裝配、檢測線方案為柔性生產線方案，裝配工作站以獨立控制工作的模式實現，可根據電動玻璃升降器裝配工藝流程合理安排工作站的擺放順序。該線主要由半自動裝配工作站完成裝配，檢測專機進行自動檢測。組成該生產線各工作站采用人工站姿操作形式；配置獨立氣源、電源接口。

?  工位數量：6個工位

?  生產效率              90%

節拍時間            約45S（節拍和人員的操作熟練程度有關，節拍時間供參考）

?  管理性：各工位獨立控制，生產線體統一管理，工位相互之間不干擾。在線檢測平臺設有生產線管理平臺。同時各工位設有工藝看板架，顯示各工位裝配操作步驟。

?  夾具部分：出廠時，乙方提供電動玻璃升降器產品的左前/右前的單種型號固定式夾具，需要更換夾具的通過快速變換夾具實現夾具之間的切換。同時充分考慮完成裝配定位和安裝功能，同時還具有檢具功能，對影響產品質量的關鍵尺寸進行檢驗（見附件關鍵尺寸說明）。充分考慮到操作簡單，性能可靠，降低人員勞動強度和便于維護等功能特點。

?  生產過程配置防錯功能。功能防錯：對個別容易漏裝的零部件加強過程控制，增加過程檢測，分為三種：1、裝配過程檢測；2、關聯工位進行漏裝檢測；3、裝配動作過程檢測。

?  整條線體主體采用鋁型材架體（個別承載大的工位使用鋼型材機架），按工業操作臺標準化設計，外觀整體結構一致。整個線體電氣管路布線安全隱蔽（符合國家Ⅱ類電氣安全標準），設備外觀整體美觀大方。

二、           裝配單元分配工藝及過程：

?  B10鉚固定塊（中部）

A.      工序說明:

1. 將鋼絲穿過固定塊，裝固定塊放到夾具中，再將鋼絲繩放到夾具上；

2. 雙手啟動安扭；

3.     綱絲定位端夾具夾緊鋼絲，另一端拉緊鋼絲;

4.     自動對固定塊進行鉚壓;

5.     再穿入中間軟軸，固定筒，再穿入一個放到夾具中；

6.     雙手啟動安扭；

7.     綱絲定位端夾具夾緊鋼絲，拉緊鋼絲;

8.     自動對固定塊進行鉚壓；

9.     人工取出，放到中轉物料架上;

B.       主要配置

l  節拍: 約40S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:1人

?  B20鋼絲繩穿軟軸管、固定筒及鉚固定塊（兩端）

A.      工序說明:

1.        取出上道工序組件，將短軟軸穿在鋼絲繩上, 將固定筒裝到長軟軸上;

2.        再將固定塊穿在鋼絲繩上，放到夾具上;

3.        雙手啟動，設備自動將一端固定塊鉚緊；

4.        再裝長軟軸裝到鋼絲繩上，將固定筒裝到長軟軸上，再將固定塊裝到綱絲繩上，將固定塊放到夾具上；

5.        雙手啟動，設備自動將另一端固定塊鉚緊;

6.        取下組件,傳到下一工位上;

B.       主要配置:

l  節拍: 約40S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:1人

?  B30裝滑塊支架部件

A.      工序說明:

1.        把橡膠墊裝到滑塊支加；

2.        再滑塊支加放到夾具上;

3.        振動盤把螺栓振動某一位置；

4.        用螺絲刀取螺絲打在滑塊支架上；

5.        取出滑塊支架放到中轉物物料盒里;

B.       主要配置:

l  節拍: 約20S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:1人

?  B40固定鋼絲繩部件、套調整彈簧、繞卷繩筒裝外殼繃支架

A.      工序說明:

1.        將外殼放到夾具上；

2.        將導軌放到夾具上;

3.        將鋼絲繩與滑塊支架組裝后裝到導軌上;

4.        套調整彈簧，裝固定塊裝在繞線輪上；

5.        將鋼絲繩繞到滾輪上；

6.        雙手啟動按扭;

7.        步進電機自動綱絲繩繞到繞線輪上，同時對繞線輪涂油，并裝調整彈簧壓緊；

8.        人工再將另一端固定塊裝到繞線輪上；

9.        腳踏開關，夾具松開;

10.    取下組件,傳到下一工位上;

B.       主要配置:

l  節拍: 約45S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:2人

?  A50裝電機打自攻螺絲

A.      工序說明:

1.        將電機放到夾具上

2.        取出上道工序組件合到電機上;

3.        自攻螺絲送到位，手持電動螺絲刀，依次將三棵螺絲打到電機上；

4.        再把導軸放到外殼上；

5.        兩顆自攻螺絲打到外殼上;

6.        取下組件,傳到下一工位上;

B.       主要配置:

l  節拍: 約40S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:1人

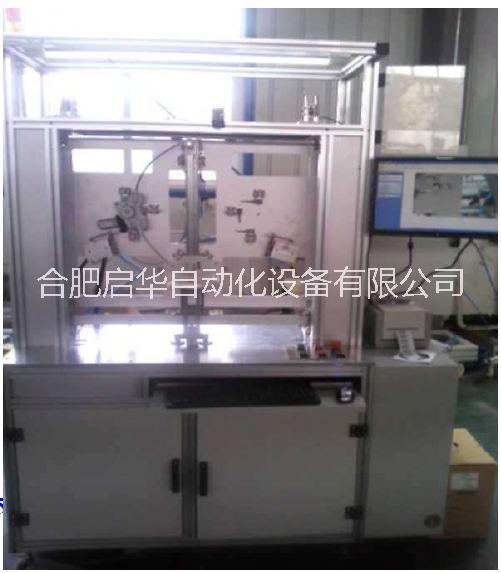

?  B60總成測試磨合、機構涂油脂、打緊固螺栓

A.      工序說明:

1.        將產品掛入檢測工裝,同時夾緊工件,插上電機電源插頭(直流電源DC13.5±0.1V,接入電阻0.25±0.02Ω);

2.        啟動按扭,同時夾緊工件,插上電機電源插頭(直流電源DC13.5±0.1V,接入電阻0.25±0.02Ω);

3.        空載兩個來回,同時手動架潤滑脂;

4.        自動進入帶載檢測,性能檢測合格,計數,滑塊定位到位置,電源插頭自動拔出,夾緊松開,不合格聲光報警并計數,將不合格品放入廢料箱,做下一件;

5.        合格后,打印標簽,綠燈顯示,貼標簽;

6.        取一個螺帽放到夾具上，取螺栓穿過電機板，再裝電機放到夾具上，螺帽自動打到螺絲上；

7.        將合格產品放到包裝箱；

B.       工位說明

電動玻璃升降器主要檢測項目：

◇工作電流、堵轉電流檢測

◇關閉力檢測

◇上升和下降時間檢測

◇上升和下降速度檢測

◇上升、下降行程檢測

◇測試項目可選擇,測試參數可修改,具有數據存貯和統計功能.

l  節拍: 約45S（節拍和人員的操作熟練程度有關，節拍時間供參考）

l  操作人:1人

三、           設計評審及甲方確認

乙方在《項目進度表》計劃時間內完成該生產裝配線的機械設計工作，提前邀請甲方專門人員安排參與設計評審，甲方可以根據自己產品的特殊要求或工人裝配的合理性等方面提出建設性改進完善的設計思路，以確保甲方引進該生產裝配線的可靠程度，并將評審內容形成《評審紀要》和《整改說明》等文件，作為項目驗收的依據。

四、  甲方需要提供的資料（乙方收到所需的設計依據資料后，開始進行設計。）

?  需要提供設計該生產裝配線必需的繩輪式電動玻璃升降器樣件和每種樣件的三維和平面圖紙；

?  每種樣件實際公差符合圖紙要求(必需檢測的尺寸請強調說明)，以免影響夾具的使用。

?  電機插頭的子母頭各10套

五、           設備配置工藝說明

1.        機械制造

整線采用鋁型材工作臺架，設計合理，美觀大方、操作方便。各設備控制柜采用嵌入式設計，電控、氣控柜嵌入在架體內部，節省空間。

設備上設有工藝看板放置架，固定的工裝切換放置架等。物料原則大都放置操作正面的左右上方，個別工件較大，所以單獨有料盒放置(客戶自備)。

所有使用的夾具均采用優質碳素鋼材制作，均經過表面防銹和金屬工藝處理。所有夾具均為獨立的模塊化設計，與基礎部分采用定位銷和螺栓固定，方便快速更換和維護。

如果有不同的產品在本條線上生產,初設計時提供樣件,我們將考慮是否能通過更換夾具來兼容生產,夾具介格另計,對未能提供樣件的,我們做設備兼容性設計.

2.        控制系統

各工位控制采用PLC觸摸屏控制。整個系統采用閉路控制，所有動作均有相應的傳感器適時跟蹤，對沒達規定動作執行情況，系統會同時發出聲光報警，并有相應的故障提示信息。

所有設計充份考慮操作安全性，同時設有雙手啟動按鈕、急停按鈕、復位按鈕等。從機構和電性能兩方面保證操作者的安全保護。

PLC監控本裝配工位的裝配情況，包括顯示當日產量，以及合格率等信息。

操作類型和可視化

符合以下不同種類的操作：

?  設置（復位）功能，這時安全保護功能也同樣起作用；

?  手動操作（顯示操作步驟和過程提示）；

?  自動操作（顯示操作步驟和過程提示）。

操作面板

?  操作簡單易用，對于所有常用的功能均設置一個按鈕或者選擇開關，通過這個按鈕（開關）可以在手動狀態下操作機器；

?  另外設置一個按鈕，可以操作所有步驟。

3.        環境保護/安全要求

設備安全條件滿足國家及；

噪音控制在65dB左右；

4.        主要技術參數

a)   環境溫度：-5℃—45℃；

b)   相對濕度：≤85％RH；

c)   動力電源：三相五線制：AC380V±10％；

          單      相：AC220V±10％；

          頻      率：50HZ；

d)   氣源：壓縮空氣經干燥器處理后輸入壓力不少于0.5Mpa

5.        主要采購件品牌

6．技術資料

7．生產線/設備的安裝、調試

該生產裝配線運送到到甲方后（下貨），乙方負責以下工作：

和甲方共同檢查設備包裝箱是否完好無損，開箱檢查設備是否完好，并與甲方按裝箱單清點貨物是否齊全。

甲方安排代表配合乙方進行設備安裝、調試及試加工產品，直到試制出裝配及檢測合格的產品。

設備安裝、調試過程中所需的工具、零配件、管線等由乙方負責，甲方必要時提供客方支持。

甲方負責以下工作：

與乙方共同開箱檢查貨物是否齊全，甲方辦理簽收手續，并回復乙方。

8．設備驗收

設備驗收分預驗收和終驗收兩次進行。預驗收在乙方進行，終驗收在甲方生產現場進行。

A預驗收：

乙方提前15天向甲方發出預驗收書面邀請。

甲方負責提供乙方需求的試機件（乙方建議甲方提供調試所需工件數量： 100套）。

甲方根據技術協議，對生產線及設備的功能、外觀、配置等項目一一進行驗收，甲方對預驗收結果提出合理的整改意見和建議，乙方積極整改，并將整改結果提請甲方確認。設備預驗收整改合格后，乙方通知甲方辦款，乙方及時包裝發貨。設備預驗收的確認記錄也作為項目終驗收的依據之一。

B終驗收：

甲方負責按時提供終驗收的試機件。

甲乙雙方依據《技術協議》、《設計評審紀要》、《預驗收紀要》等驗收依據，對設備進行終驗收。設備終驗收合格，甲方簽署《設備驗收單》及《終驗收紀要》等確認檔回饋給甲方，乙方才能將該生產裝配線交付給甲方用于生產。

9．技術培訓

甲方安排專門人員（操作人員及維修人員等）學習使用和維護該生產裝配線設備。

乙方負責對甲方的操作人員及維修人員進行免費培訓，技術培訓分預培訓和終培訓二次進行。

預培訓

培訓地點在乙方工廠，日期與設備預驗收同時進行。

甲方參加培訓人員包括機電工程師、維修工程師、產品工程師和操作調試人員，參加人數由需方確定。

預培訓的內容包括：講解設備操作、維修、維護、保養及調整方法，操作及講解注意事項；指導和監護甲方人員實際操作。

另如甲方需要安排技術維護員1～3人提前到乙方培訓，乙方應無償提供培訓及方便，生活及住宿等費用由甲方自行解決。

終培訓

終培訓在甲方生產現場的設備終驗收時進行。

培訓內容同預培訓相同，甲方受培訓人員能獨立操作，實現產品生產。

10．與技術服務

乙方保證提供的生產線/設備，備件、附件等完整、全新。

乙方提供的生產線功能應符合甲方和乙方雙方共同確認的精度和質量標準，并與技術圖紙數據一致。

設備出現一般性故障時，乙方應在8小時內電話指導甲方人員排除故障（或指導甲方人員按照操作說明書排除故障），遇到非常規故障時，乙方在24小時響應，并及時安排技術人員到甲方現場進行維護處理。

整套設備期為12個月，保證期限從簽署的終驗收合格檔之日起開始計算。在質保期內，凡因設備本身質量問題引起的設備故障（包括軟、硬件），由乙方負責免費維修，如因甲方違反操作規程造成的設備故障，乙方負責維修，甲方付少量的材料費。

超過質量保修期后乙方提供合理的，零部件更換乙方僅收取成本費用；如因甲方維修、維護的需要，乙方維修人員的往返甲方路費等費用由甲方承擔。

11．工期安排

自甲方付給乙方預付款，且甲方提供完整乙方設計所需數據之日起，供貨周期90工作日（不含法定節假日）。

12．其它事項

甲方向乙方提供的相關技術數據、信息等，乙方不得向第三方泄露。

甲方與乙方所簽訂的合同、技術協議以及生產線/設備等數據未經乙方許可，不得向第三方泄漏。

乙方未經甲方允許不得帶第三方到甲方參觀。

乙方應在合同生效后7個工作日內，向甲方書面提交生產線承制計劃書《項目進度表》，且定期向甲方書面提交項目進度，甲方可視情況派人到乙方核查質量、進度，對核查存在的問題乙方應積極整改，并提交書面整改報告。
