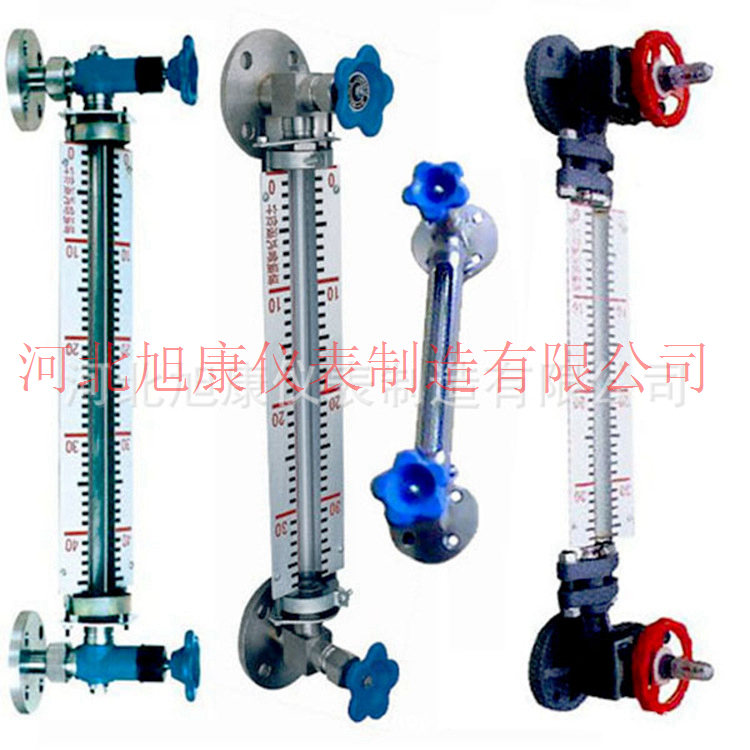

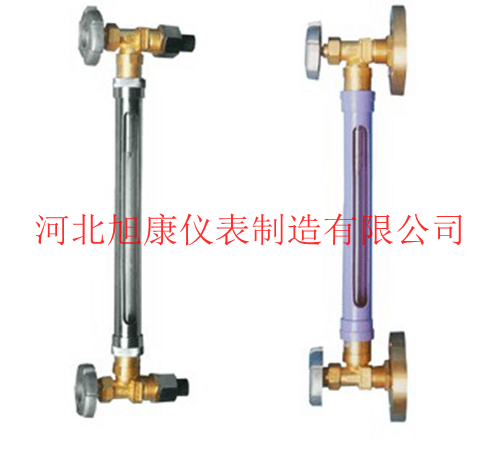

GZS機玻璃管液位計 石英玻璃管雙色液位計

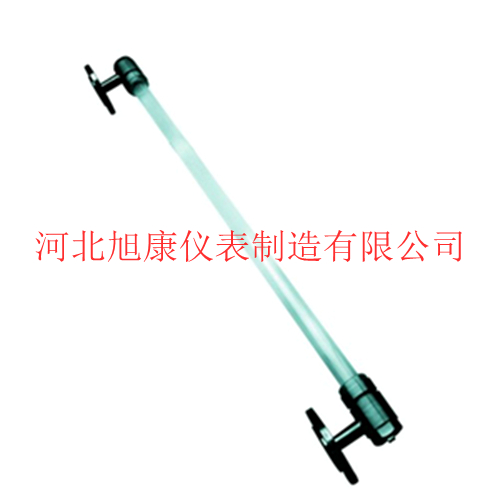

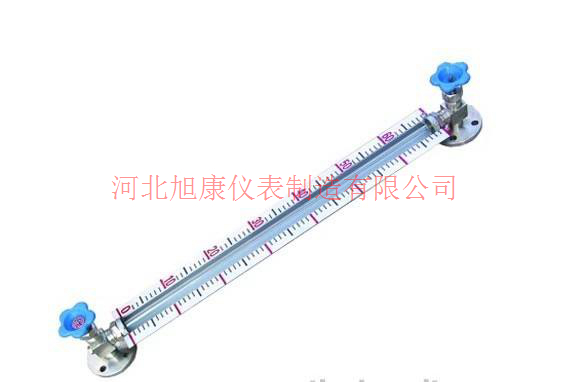

有機玻璃管液位計

河北旭康儀表生產的有機玻璃管液位計可用來直接指示各種罐、塔、槽、箱等容器的液位高度，具有結構簡單，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。

有機玻璃管液位計主要技術指標：

介質壓力：1.6Mpa。

介質溫度：≤200℃。

儀表的規格是根據上下二閥門的中心距L制定的，標尺的刻度范圍H與L的關系如下：

螺紋安裝，M27×1.5或ZG3/4”安裝形式：法蘭安裝、法蘭尺寸符合國家標準HG5012－58PN16Mpa,DN20

重量：5kg

有機玻璃管液位計結構原理：

儀表在上下閥上都裝有M27×1.5或ZG3/4”的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃管可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可防止容器內的液體繼續外流。

在儀表的閥端裝有阻塞孔螺釘，可供取樣時用，或在檢驗時，放出儀表中的剩余液體時用。

玻璃管液位計使用須知：
為保證自密封作用，容器內介質壓力應大于0.2MPa。

在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的。
