現貨pc104控制卡Delta

大量現貨供應DeltaTauPMAC2A-PC104多軸運動控制卡

大量現貨供應Delta Tau PMAC2A-PC104多軸運動控制卡

更多詳細參數請聯系北京高控銷售主管于亞濤18518558388  QQ2748647273   yatao.yu@goldkong.com

產品簡介：

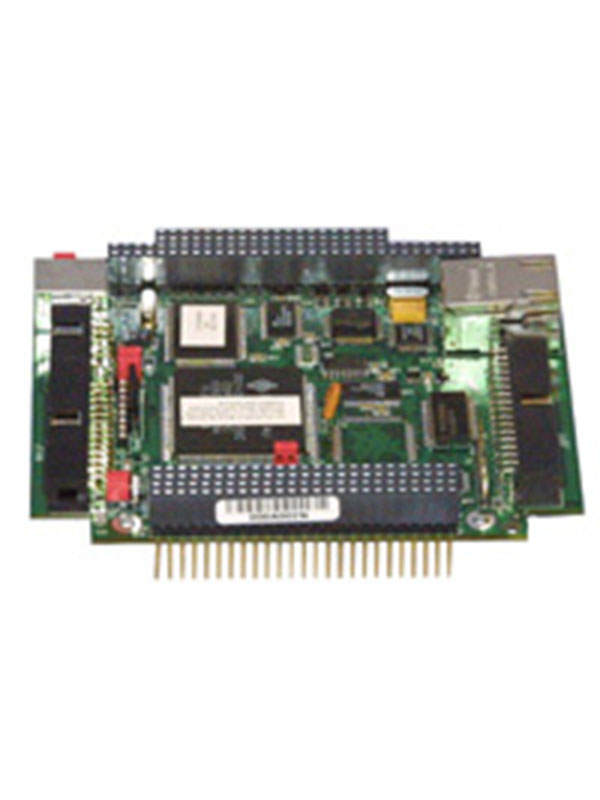

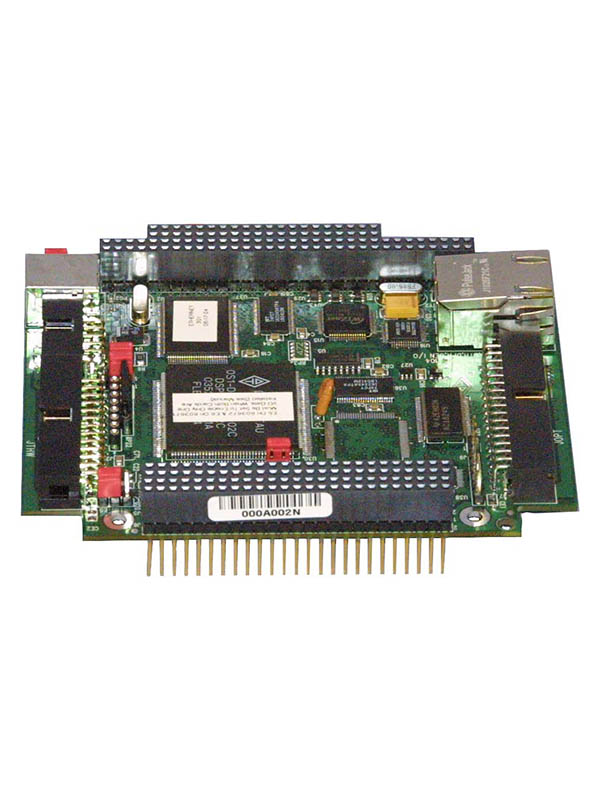

PMAC2A PC / 104運動控制器是Delta Tau PMAC2的一款緊湊型，經濟型版本控制器家族。

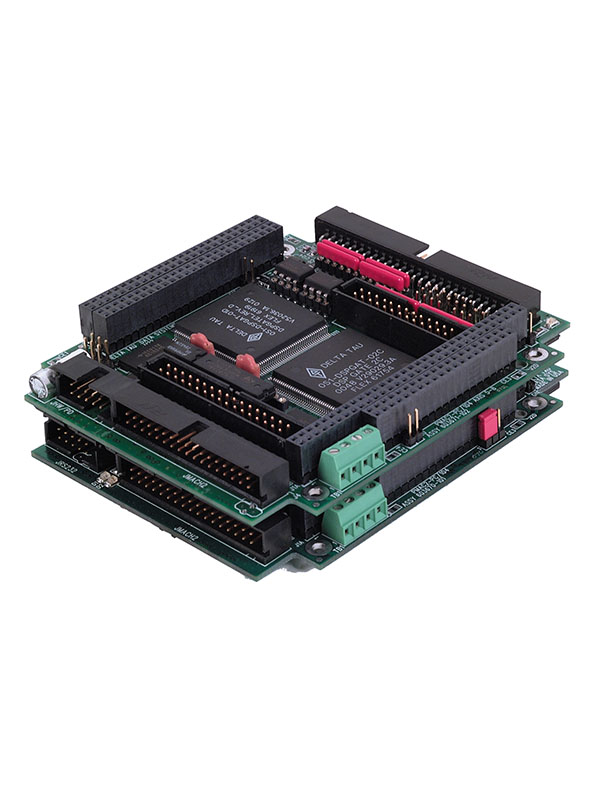

PMAC2A PC / 104由三塊板組成。CPU提供四路DAC±10V通道或脈沖和方向命令輸出?？蛇x軸擴展板提供一組四個附加伺服通道和I / O端口。 可選通信板提供額外的I / O端口以及USB或以太網接口以加快速度通信。

電路板配置

基本版本

PMAC2A PC / 104的基礎版本訂購時不提供90mm x 95mm的電路板，其中包含：

?40 MHz DSP563xx CPU（相當于80 MHz 560xx）

?128k x 24內部零等待狀態SRAM

?用于用戶備份和固件的512k x 8閃存

?發布的固件版本

?RS-232串行接口

?四通道軸接口電路，每個包括：

?12位±10V模擬輸出

?脈沖和方向數字輸出

?3通道差分/單端編碼器輸入

?四個輸入標志，兩個輸出標志

?三個PWM頂部和底部對（無緩沖）

?放大器/編碼器接口的50針I(yè)DC接頭

?用于標志接口的34針I(yè)DC頭

?PID /陷波/前饋伺服算法

?自發貨之日起保修1年

?每套1到4個PMAC出貨時使用一張CD-ROM（電纜，安裝板，插接件）

不包括連接器）

PMAC2A PC/104 控制器的特點

硬件特點:

· 40 MHz DSP563xx CPU；

· 128k x 24 零等待SRAM；

· 512k x 8 flash memory 用于固件和用戶備份；

· 2k x 8 EEPROM memory 用于參數備份；

· 版本的固件；

· RS-232/422 串口，PC/104 總線接口；

· 4軸通道接口電路，每一個包括：
   ▼在板模擬量±10V(12位)輸出；
   ▼在板脈沖加方向輸出；
   ▼3路標準編碼器輸入；
   ▼四個標志信號輸入(限位，回零，報警等)，兩個標志信號輸出(使能等)；

· 通用I/O，可擴展I/O；

· 高精度時鐘+/-100 ppm；

軟件特點:

· 運動控制特點
   ▼支持S曲線加減速的直線插補；
   ▼支持S曲線加減速的圓弧插補；
   ▼點到點快速運動；
   ▼三次樣條插補模式spline；
   ▼三次隱式樣條插補Hermite-spline (PVT)；
   ▼自動硬件捕捉/觸發功能；
   ▼交互式手動運動（JOG）；
   ▼運動前瞻控制lookead。

· 伺服特點
   ▼獨立的數字PID反饋濾波；
   ▼速度前饋，加速度前饋，摩擦力前饋；
   ▼2路陷波濾波器；
  ▼低通濾波器
   ▼PID參數可隨時任意改變；
   ▼可編程的極限輸入，輸出；
   ▼可選擇的多極點擴展伺服算法；


· 換相特色
   ▼交流伺服電機的正弦換相
   ▼交流感應電機的矢量控制
   ▼數字電流環（使用PWM輸出時）(只適用PMAC2)

· 補償特色
   ▼位置補償(1D & 2D)；
   ▼力矩補償；
   ▼反向間隙補償；
   ▼半徑補償。

· 安全特色
   ▼硬件的和軟件限位；
   ▼放大器使能/報警交換信號；
   ▼跟隨誤差報警；
   ▼整合電流極限；
   ▼編碼器計數缺失報警（某些版本）；
   ▼看門狗計時器；
   ▼程序和通信校驗。

· 計算特色
   ▼實時多任務系統；
   ▼48位浮點數編程；
   ▼三角函數和超越函數；
   ▼自動匹配不同的變量類型。

· 可以使用的反饋形式
   ▼AB相正交編碼器；
   ▼正弦編碼器；
   ▼旋轉變壓器；
   ▼電位計；
   ▼LVDTs，RVDTs；
   ▼并行數字編碼器；
   ▼MLDTs；
   ▼串行編碼器(例如：SSI)。

· 笛卡兒坐標系或者主/從特色
   ▼用戶自定義的笛卡兒坐標系；
   ▼可分離運行程序的坐標系；
   ▼支持多個電機的坐標系；
   ▼軸空間的轉化（例如：坐標系偏置，旋轉，鏡像）；
   ▼主從跟隨/電子齒輪；
   ▼電子凸輪（需要編程支持）。

· 運動程序特色
   ▼程序語言；
   ▼自動按順序執行運動；
   ▼使用用戶工程單位編程；
   ▼運動的值可以是公式，也可以是常量；
   ▼自動匹配坐標系里的各軸，
   ▼支持通用G代碼，和代碼擴展。

· PLC程序特色
   ▼與運動程序異步；
   ▼與硬件PLC一樣控制I/O；
   ▼脫機運行時，作為支持平臺；
   ▼安全和狀態監視；
   ▼伺服比例行程安排；
   ▼數據報告功能；
   ▼可使用控制器的全部寄存器。
