 多軸運動控制kaPMAC2A-PC104 Delta Tau大量現貨供應
多軸運動控制ka   pc104控制ka    Delta Tau控制ka    Delta Tau控制ka現貨    Delta Tau

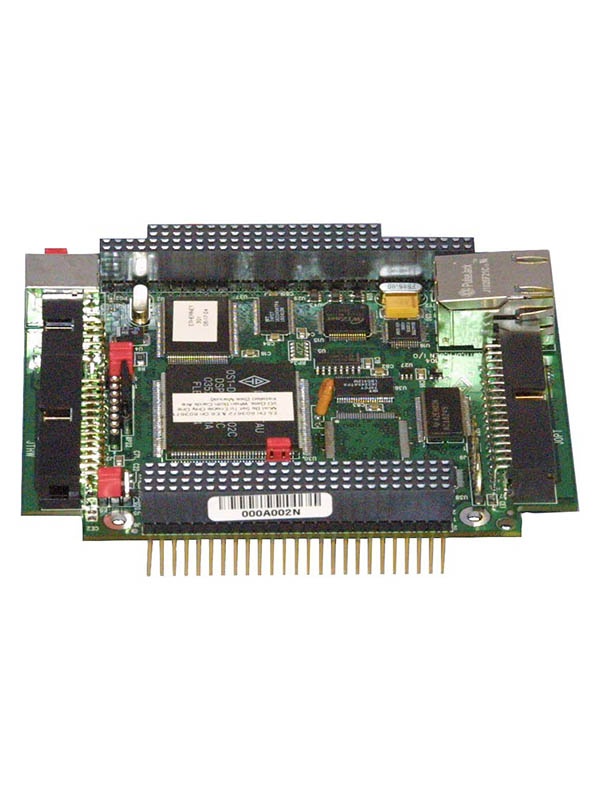

PMAC2A PC/104
4 Axis Stand-alone or PC104 Bus Cooller
PMAC2A PC/104設計用于OEM客戶或終端客戶，是一款結構小巧、功能強大、性能價格比突出的4軸或8軸嵌入式控制系統，更是一種柔性的、可靠的解決方案。
PMAC2A PC/104控制器可以直接用于模擬量伺服式或脈沖加方向步進式驅動控制。使用可選的插在基板上的附件板，可以支持USB2.0 或 Ethernet高速通訊，數字I/O（使用Opto-22接口），控制額外的5-8擴展軸以及高性能直接PWM純數字控制。此外，PMAC2A PC/104可以通過104總線與上位機通訊，也可以使用雙端口RAM提高總線的通訊速度，脫機獨立工作時，還可以使用RS-232或者RS-422串口，USB2.0和以太網通訊，非常靈活。




更多技術內容及應用請聯系產品銷售主管于亞濤185一八五五8388


  PMAC2A PC/104 控制器的特點


硬件特點:
40 MHz DSP563xx CPU；
128k x 24 零等待SRAM；
512k x 8 flash memory 用于固件和用戶備份；
2k x 8 EEPROM memory 用于參數備份；
版本的固件；
RS-232/422 串口，PCI (PC) 總線接口；
4軸通道接口電路，每一個包括：
  PMAC2A PC/104控制ka 在板模擬量±10V(12位)輸出；
  PMAC2A PC/104控制ka 在板脈沖加方向輸出；
  PMAC2A PC/104控制ka 3路標準編碼器輸入；
  PMAC2A PC/104控制ka 四個標志信號輸入(限位，回零，報警等)，兩個標志信號輸出(使能等)；
通用I/O，可擴展I/O；
高精度時鐘+/-100 ppm；
PID/餡波/前饋伺服算法。


軟件特點:
運動軌跡規劃
  PMAC2A PC/104控制ka 支持S曲線加減速的直線插補；
  PMAC2A PC/104控制ka 支持S曲線加減速的圓弧插補；
  PMAC2A PC/104控制ka 點到點快速運動；
  PMAC2A PC/104控制ka 三次樣條插補模式spline；
  PMAC2A PC/104控制ka 三次隱式樣條插補Hermite-spline (PVT)；
  PMAC2A PC/104控制ka 自動硬件捕捉/觸發功能；
  PMAC2A PC/104控制ka 交互式手動運動；
  PMAC2A PC/104控制ka 可選擇的運動提前預算lookead。
伺服特點
  PMAC2A PC/104控制ka 獨立的數字PID反饋濾波；
  PMAC2A PC/104控制ka 速度前饋，加速度前饋，摩擦力前饋；
  PMAC2A PC/104控制ka 2路陷波濾波器；
  PMAC2A PC/104控制ka PID參數可隨時任意改變；
  PMAC2A PC/104控制ka 可編程的極限輸入，輸出；
  PMAC2A PC/104控制ka 可選擇的多級點伺服算法。
換相特色
  PMAC2A PC/104控制ka 交流伺服電機的正弦換相
  PMAC2A PC/104控制ka 交流感應電機的矢量控制
  PMAC2A PC/104控制ka 數字電流環（使用PWM輸出時）(只適用PMAC2)
補償特色
  PMAC2A PC/104控制ka 位置補償列表(1D & 2D)；
  PMAC2A PC/104控制ka 力矩補償列表；
  PMAC2A PC/104控制ka 反向間隙補償；
  PMAC2A PC/104控制ka半徑補償。
安全特色
  PMAC2A PC/104控制ka 硬件的和軟件的行程極限；
  PMAC2A PC/104控制ka 放大器使能/報警交換信號；
  PMAC2A PC/104控制ka 跟隨誤差警告極限；
  PMAC2A PC/104控制ka 整合電流極限；
  PMAC2A PC/104控制ka 編碼器計數損失報警（某些版本）；
  PMAC2A PC/104控制ka Watchdog 報警計時器；
  PMAC2A PC/104控制ka 程序和通信校驗。
計算特色
  PMAC2A PC/104控制ka 實時多任務系統；
  PMAC2A PC/104控制ka 48位浮點數編程；
  PMAC2A PC/104控制ka 三角函數和超越函數；
  PMAC2A PC/104控制ka 自動匹配不同的變量類型。
可以使用的反饋形式
  PMAC2A PC/104控制ka 數字積分編碼器；
  PMAC2A PC/104控制ka 正弦編碼器；
  PMAC2A PC/104控制ka 旋轉變壓器；
  PMAC2A PC/104控制ka 電位計；
  PMAC2A PC/104控制ka LVDTs，RVDTs；
  PMAC2A PC/104控制ka 并行數字編碼器；
  PMAC2A PC/104控制ka MLDTs；
  PMAC2A PC/104控制ka 串行編碼器(例如：SSI)。
笛卡兒坐標系或者主/從特色
  PMAC2A PC/104控制ka 用戶自定義的笛卡兒坐標系；
  PMAC2A PC/104控制ka 可分離運行程序的坐標系；
  PMAC2A PC/104控制ka 支持多個電機的坐標系；
  PMAC2A PC/104控制ka 軸空間的轉化（例如：坐標系偏置，旋轉，鏡像）；
  PMAC2A PC/104控制ka 電子齒輪（不是編程必須的）；
  PMAC2A PC/104控制ka 電子凸輪（需要編程支持）。
運動程序特色
  PMAC2A PC/104控制ka 程序語言；
  PMAC2A PC/104控制ka 自動按順序執行運動；
  PMAC2A PC/104控制ka 使用用戶工程單位編程；
  PMAC2A PC/104控制ka 運動的值可以是公式，也可以是常量；
  PMAC2A PC/104控制ka 自動匹配坐標系里的各軸，
  PMAC2A PC/104控制ka 支持G代碼，和代碼擴展。
PLC程序特色
  PMAC2A PC/104控制ka 與運動程序異步；
  PMAC2A PC/104控制ka 象硬件PLC一樣控制I/O；
  PMAC2A PC/104控制ka 脫機運行時，作為支持平臺；
  PMAC2A PC/104控制ka 安全和狀態監視；
  PMAC2A PC/104控制ka 伺服比例行程安排；
  PMAC2A PC/104控制ka 數據報告功能；
  PMAC2A PC/104控制ka 可使用控制器的全部寄存器。


多軸運動控制kaPMAC2A-PC104 Delta Tau大量現貨供應


  PMAC2A PC/104 控制器選項及附件


選項
處理器和固件選項
OPT-10   固件版本
OPT-5AF   默認的CPU配置，40 MHz DSP563xx CPU
OPT-5CF   80 MHz DSP563xx CPU
OPT-5EF   160 MHz DSP563xx CPU
OPT-6   擴展伺服算法
OPT-6L   lookead功能
在板選項
OPT-2A  104總線
OPT-8A   高精度時鐘(+/-15ppm)
OPT-12   在板2通道12位A/D轉化


附件
軸端子板
ACC-8ES   模擬量輸出接口板
ACC-8FS   PWM輸出接口板
ACC-8TS   附件擴展接口板
反饋接口板
ACC-1P   4 通道軸擴展接口板，I/O擴展接口板
ACC-28B   4 通道模擬到數字轉換板（高精度）
數字I/O接口板
ACC-1P   4 通道軸擴展接口板，I/O擴展接口板
ACC-2P   I/O擴展接口板，通訊擴展接口板
ACC-34AA   32輸入/32輸出隔離串行I/O擴展板
ACC-34B   32輸入/32輸出隔離串行I/O擴展板(需要Opto-22?或兼容產品)
ACC-36P  16通道12位模擬到數字輸入板
ACC-65ETH    TCP/IP模塊IO
ACC-76   SNAP I/O 形式，32輸入/32輸出(需要Opto-22?或兼容產品)
ACC-77   SNAP I/O 形式，64輸入(需要Opto-22?或兼容產品)
伺服接口板
ACC-51S   x4096高分辨率正弦編碼器細分板
ACC-70P   agawa 編碼器接口板
通訊接口板
ACC-26A   串口通訊隔離轉換板
電源支持
ACC-2A   電源，+/-15V 0.4 A & +5V HBAA-40W
ACC-2B   電源，+/-15V (0.8 A) & +5V HBAA-40W
PC104計算機
ACC-PC104    PC104計算機
接口電纜
ACC-21F   Cable 50-pin card-edge to 34-pin IDC header for PMAC (1) JOPT connector
顯示附件
ACC-12A    40x2 LCD 背光顯示
ACC-12C1   真空熒光管顯示
ACC-12D    顯示轉換




多軸運動控制kaPMAC2A-PC104 Delta Tau大量現貨供應

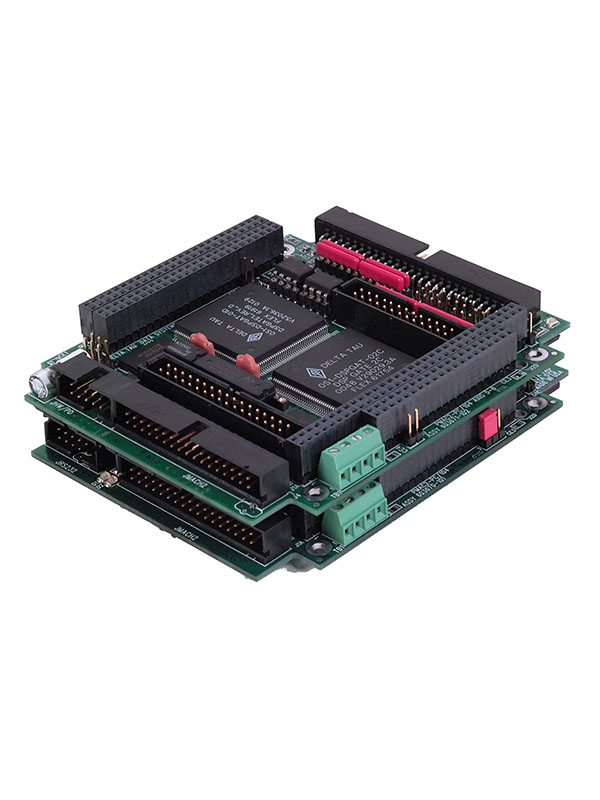

如圖所示：PMAC2A PC/104基板+ACC-1P背板+ACC-2P背板





  PMAC2A PC/104 控制器軟件


PMAC HMI Designer Software
Human-Machine Interface (HMI) 人機界面軟件，定制操作界面


PTalk OCX Pro
界面友好的使用PComm32Pro的ActiveX 控件工具


PMAC Panel Pro
PMAC 在LabView環境下的動態鏈接庫


PEwin32 PRO
PMAC 執行調試工具包


PMAC Communications Library (PComm32Pro)
PMAC 動態鏈接庫，自帶VB/C++ 例程




 更多技術內容及應用請聯系北京高控科技有限公司銷售主管于亞濤185一八五五8388
