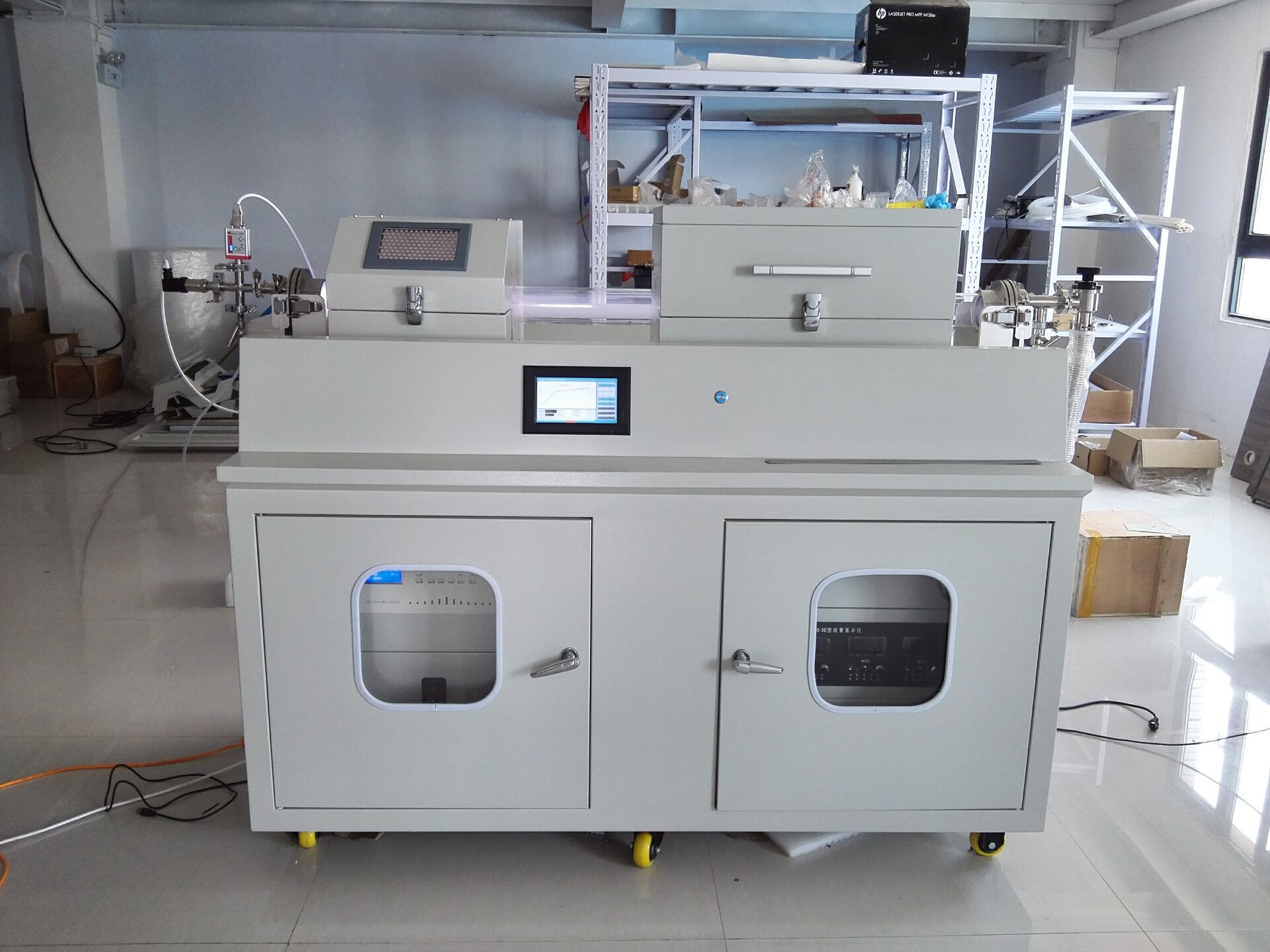

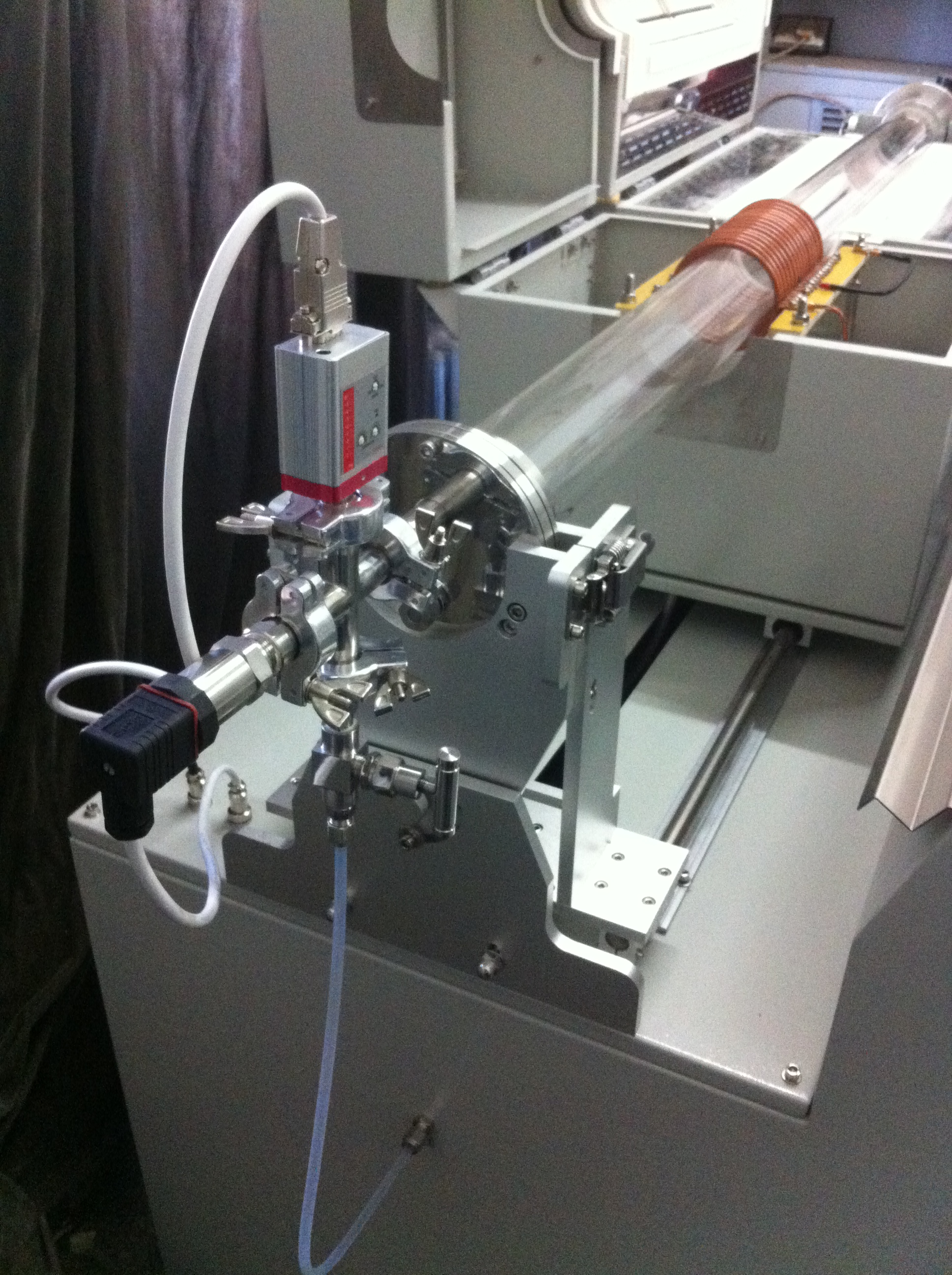

單雙溫區PECVD鍍膜設備

加熱爐部分

1

爐膛模式

開啟式爐膛

2

顯示模式

7英寸觸摸屏

3

極限溫度

1200℃

4

工作溫度

≤1150℃

5

升溫速率

建議10℃/Min   Max：30℃/Min

6

加熱溫區

單溫區/雙溫區

7

單溫區長度

200 mm

8

爐管規格

60*1150 mm

9

控溫精度

±1℃

10

密封方式

快速法蘭密封

11

溫度曲線

30段"時間—溫度曲線"任意可設

12

預存曲線

可預存15條溫度曲線

13

超溫報警

有

14

過流保護

有

15

斷偶提示

有

16

測溫元件

K型熱電偶

17

爐膛材料

氧化鋁纖維

18

外形尺寸

800*560*1500MM

 射頻電源功率

1

信號頻率

13.56 MHz±0.005%

2

功率輸出范圍

5W-300W

3

功率穩定度

±0.1%

4

諧波分量

≤-50dbc

5

供電電壓

單相交流（187V-253V） 頻率50/60HZ

6

整機效率

>=70%

7

功率因素

>=90%

8

冷卻方式

強制風冷

真空部分

1

工作電電壓

220V±10%  50~60HZ

2

功率

500W

3

抽氣速率

6L/s

4

進氣口口徑

KF25

5

排氣口口徑

KF25

6

轉速

1450rpm

7

噪音

55dB

8

極限真空

4X10^-2Pa

 氣路系統（標配2路普通質量流量計，更精準的可選配）

1

1,2氣路采用DB07K系列

準確度：±1.5%

重復精度：±0.2%

響應時間：氣特性：1～4 Sec，電特性：10 Sec

工作壓差范圍：0.1～0.5 MPa

2

3路采用高精度CS200系列

準確度：±0.35%FS  ±1.0%SP

線性：±0.5%FS

重復精度：±0.2%FS

響應時間：氣特性：1Sec

 整機系統特色

1

正壓測量

-100Kpa---100Kpa

2

真空測量

10^-2Pa ～100Kpa（支持Ar測量）

3

正壓保護

支持

4

壓力恒定

支持

5

智能氣路

支持

6

氣路定時

支持

7

射頻工作時間設定

支持

8

移動速度調節

支持

9

系統真空度

4.8×10^-1Pa
