定制多功能PE-CVD鍍膜設備

多功能PE-CVD鍍膜設備

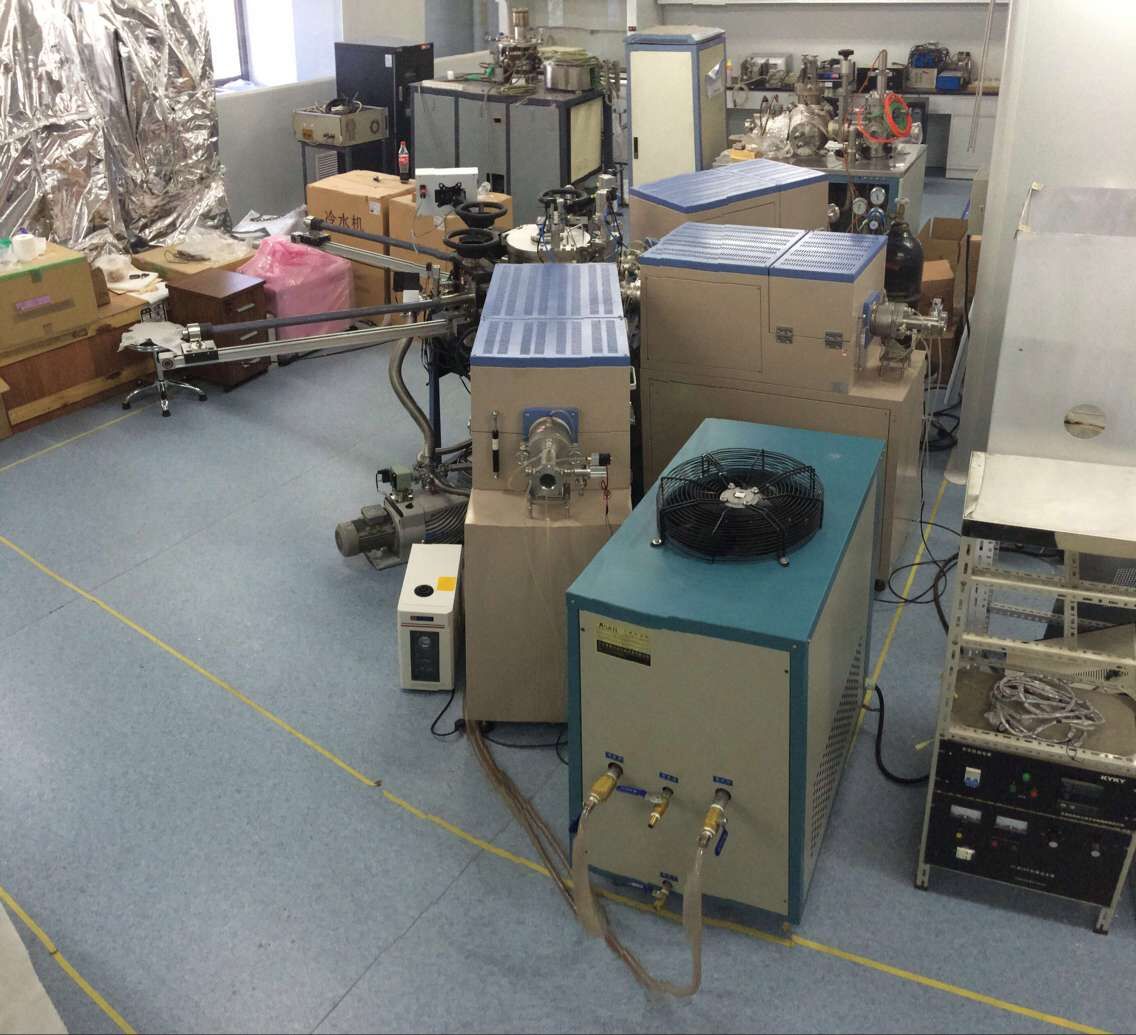

1、整體設備采用聚簇式結構：

   a.樣品室作為轉換室，可實現3*5片樣品的自動傳遞與收納；

   b.3個反應室合理分布在樣品室周邊，真空密封連接；

   c.反應室加熱溫度分別是1200℃、1400℃、1700℃，顯示精度

0.1℃，控制精度±0.5℃，30段程序控溫，超溫、斷偶報警

功能；

   d.反應室具備樣品淬火冷阱，便于實現設計工藝要求；

   e.其中之一反應室為石英腔室，可方便觀察內部樣品沉積狀況，

其他兩個反應室應設置石英觀察窗口，便于觀察及測量；

   f.中控區域置于合理操作區域，并盡量與整體設備合理布局，減

少占地面積；

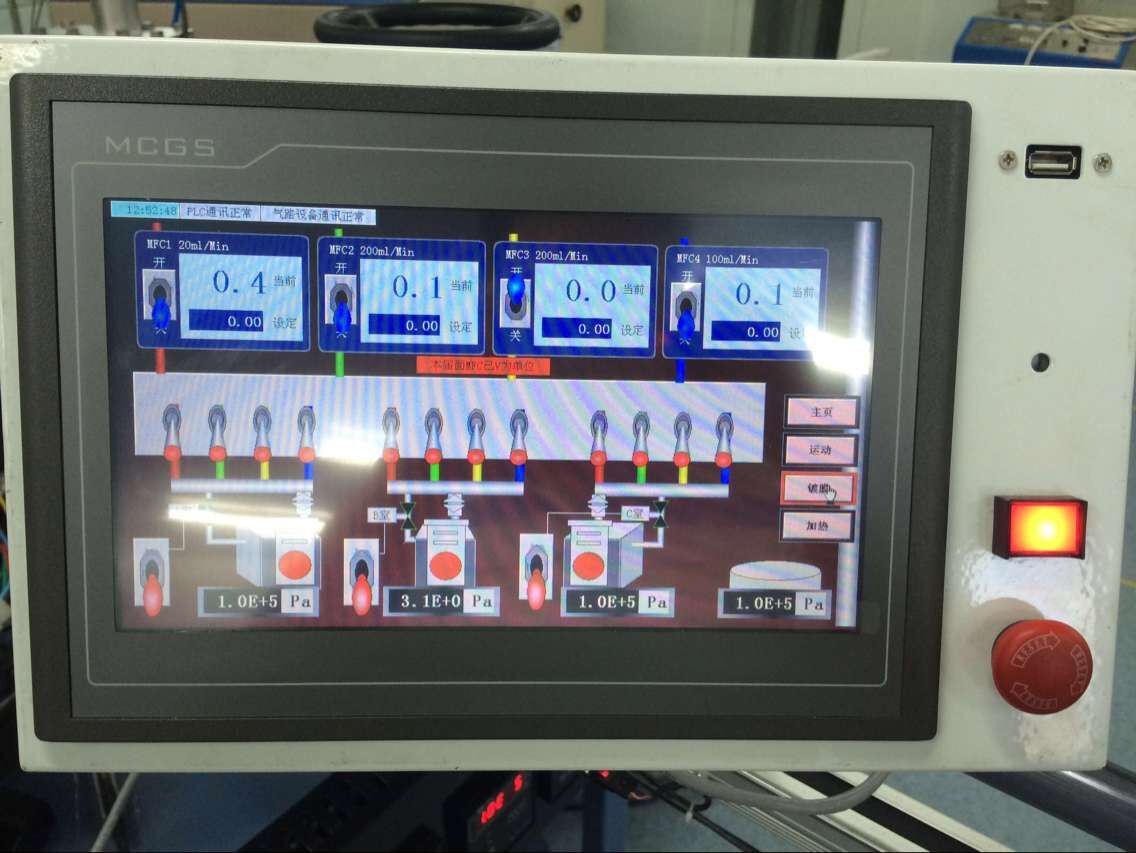

   g.中控機構控制部分采用工業PLC控制，人機界面采用嵌入式觸

摸屏；

   h.整體設備做到去儀表化，減少儀表的使用，要求工控集成度高；

   i.控制部分可實現自動化與手動化操作的兼容性和可切換性；

   j.人機界面具備不同實驗組數據區別存儲化、數據U盤庫導入/

出功能、界面曲線表格化。

2、樣品直徑尺寸2英寸，厚度1mm，樣品根據實驗功能化，需要對設備提出如下要求：

   a.樣品在高溫狀態反應結束后，需迅速進入急冷狀態，實現淬火；

   b.樣品在反應室坩堝升溫至所需反應溫度過程中不可與反應物接

觸，減少在升溫過程的沉積幾率，提高實驗數據的精準性；

   c.樣品在反應室內不得出現側翻、放置不平等影響鍍膜的狀況出

現。

3、設備工作真空度要求：

   a.整體設備真空度≤5Pa，漏率≤10^-7Pa L/s；

   b.設備可實現自動、手動穩壓、恒壓的功能。

4、設備充氣要求：

a.  設備充氣系統分為4路質量流量計控制流速，氣體流量范圍為

0-200sccm，誤差為±1.5%；

b.  設備充氣系統可實現自動、手動穩壓、恒壓的功能。

5、3個反應室等離子體輝光放電采用射頻電源：

   a.射頻頻率：13.56MHz；

   b.射頻功率輸出范圍：5~500W。

6、設備基本參數：

   a.額定總功率20KW；

   b.380V,三相四線制；

   c.占地面積4m*4m；
