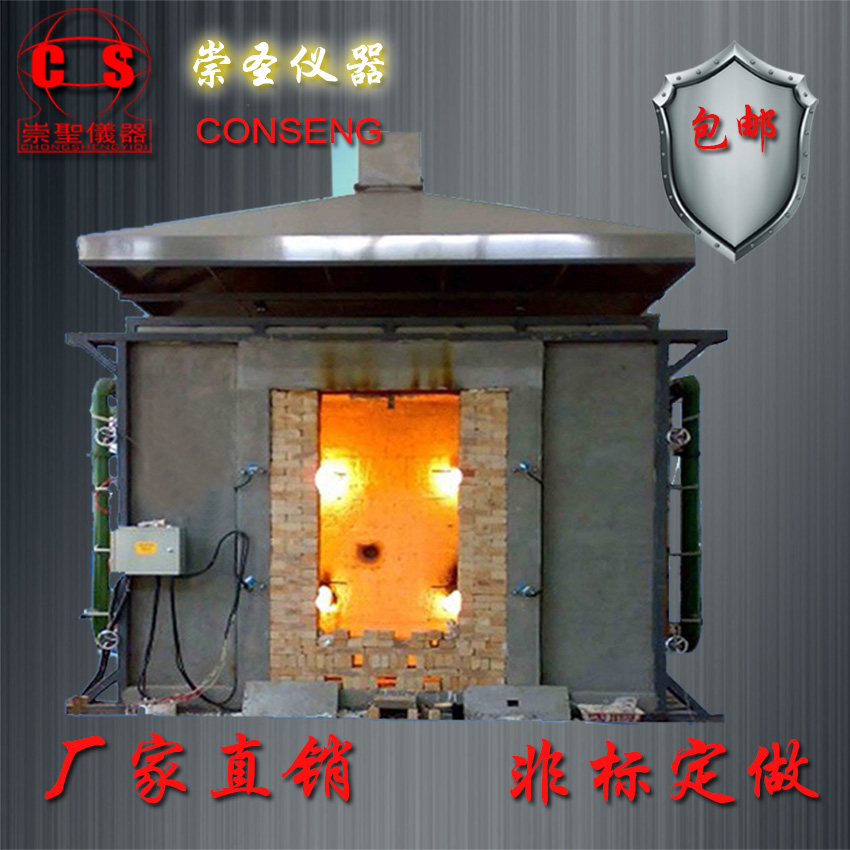

建筑構件耐火試驗機

CS8056建筑構件耐火試驗機

1.   適用范圍：

l       適用于承重垂直分隔構件的耐火性能。

2.   符合標準：

l       GB/T 9978標準要求。

3.   主要參數：

l       工作電壓：交流380V±10%    50NZ。

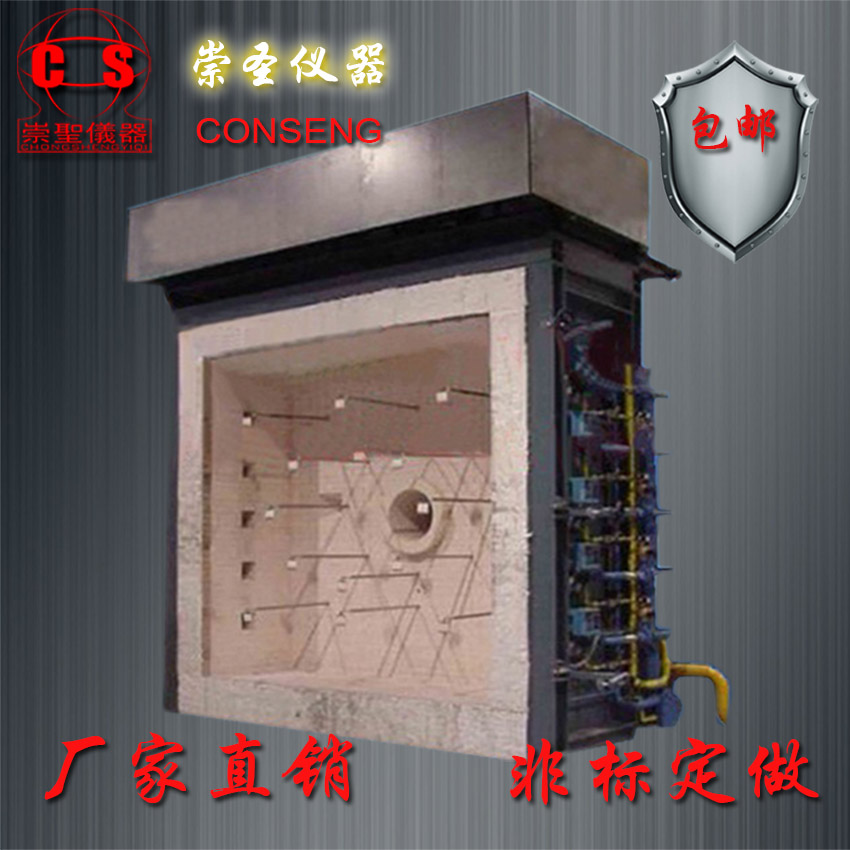

l       爐體：試驗爐道采用磚、鋼結構和防火隔熱材料組成。

l       爐內尺寸約為：垂直爐：L3.2m×W2.2m×H4.0m         水平爐：L3.2m×W3.2m×H1.5。

l       試樣尺寸：寬300mm×高300mm（可定做）。

l       荷載測量設備：應加荷載值的±2.5%(加載型試驗需要)。

l       試件縫隙測量探棒：直徑6mm的±0.1mm     直徑25mm的±0.2mm。

l       燃燒系統：配氣系統（10米內）、噴火嘴（不少于20個）和調節閥。

l       燃燒氣源：、液化氣。

l       燃?xì)饬髁浚?~100L/min   測量精度2.5級。

l       空氣流量：0~50m3/min 測量精度≤±0.5m3/min。

l       氣罐容量：≥50kg×6。

l       爐溫控制系統：取樣點10點。

l       通風系統及控制風閥等。

l       試件背火面輻射熱測量范圍：0~10W/cm2。

l       爐壓測量范圍：0~100pa       測量精度：≤±3pa。

l       爐內壓力測量條件：

?      試驗開始5min后，爐內應達到以下規定的正壓條件。

?      水平構件—在試件底面以下100mm處的水平面上，爐壓為15pa±5pa。

?      垂直構件—在爐內3m高度，離試件表面100mm處。爐壓為15pa±5pa。

?      試驗開始10min后，爐內應達到以下規定的正壓條件。

?      水平構件—在試件底面以下100mm處的水平面上，爐壓為17pa±3pa。

?      垂直構件—在爐內3m高度，離試件表面100mm處。爐壓為17pa±3pa。

l       試品溫度檢測系統：取樣點20點。

l       試驗溫度：爐溫控制滿足T-T0=3451g（8t+1）的要求，其控溫偏差

?      0min＜t≤10min時， d≤15%。

?      10min＜t≤30min時， d≤10% 。

?      T＞30min時， d≤5%。

?      爐內溫度：±15°C。

?      試件內部溫度：±10°C。

?      試件背火溫度：±4°C。

l       爐內溫度：±15°C，采用直徑為1mm的熱電偶。

l       試件背火溫度：±4°C，絲經直徑為0.5mm的熱電偶。

l       鎧裝鉑銠鉑s值熱電偶，精度等級‖級。

l       鎧裝鎳鉻鎳硅K 值熱電偶，等級‖級。

l       計時范圍：0~120min   計時精度：＜±1s。
