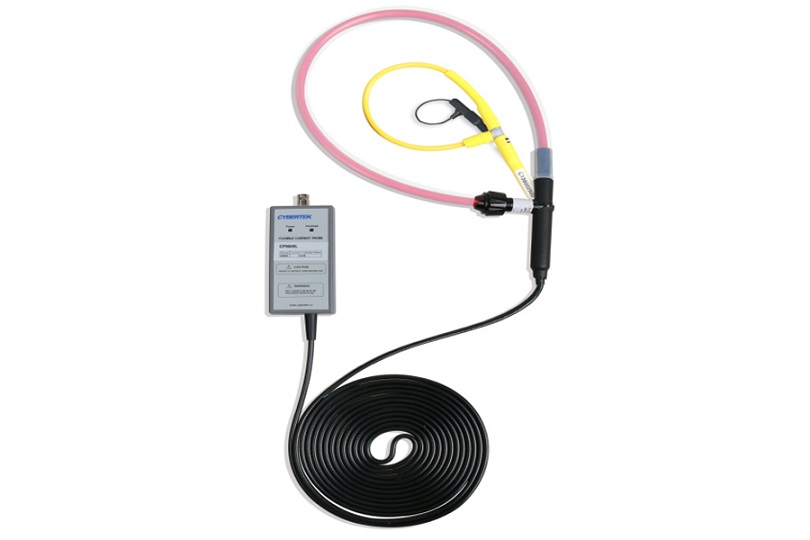

柔性電流探頭CP9000L系列

AC 柔性電流探頭CP9600L——（百納儀器－知用電子廠家授權全系列代理商）

CP9000L系列（30A~12kA/10MHz/10kV）

耐壓值高達10KVpk

典型精度1%

絕緣電壓值10KV

關于AC 柔性電流探頭CP9000（S / L）系列

CP9000（S/L）系列柔性電流探頭是僅測試 AC 電流信號的探頭，具有高帶寬，高精度（典型值2%）等特點?？梢詫?shí)現寬廣的電流測量范圍，頻率可從幾 Hz 到數十 MHz，電流范圍從 mA 級別到數 kA級別，大大解決了電流測試的難題。

CP9000S 系列探頭感應環細小柔軟，外徑典型值 1.6mm（1.7mmMax），耐壓值高達 1kVpk，非常適合 MOSFET，IGBT 器件管腳電流測量（TO-220,TO-47 封裝）、電容紋波電流測量等小封裝器件電流測量。

CP9000 系列探頭環外徑典型值 3.8mm，耐壓值高達 2kVpk，感應環在狹小空間可以自由穿梭，適合大電流測量場合。

CP9000L 系列探頭環外徑典型值 8mm，耐壓值高達 10kVpk，非常適合大電流，大功率場合。

1.產品的特點與優勢

線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接；

插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾；

標準的 BNC 輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形；

USB 供電接口設計，使用更加靈活方便；

聲光過流報警功能，更具人性化設計；

探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

2.應用

測量電流中的諧波組成

檢測高頻正弦電流波形

測量 50/60Hz 的微小電流

測量正弦波中微小的相移

半導體開關的電流

電容放電測試，紋波測量

分布式電流監控

電力母線監測

監測諧波、功率以及電能質量

大型電動機、泵、風機測試

IGBT、MOSFET 管電流測量

3.電氣規格

測量條件：23℃；60%RH；被測導線從探頭感應環中心穿過。

3.1P9000L 系列

4.產品說明

4.1.CP9000S 系列主體說明

1）信號輸出接口： NC 標準接口，通過標配 BNC 連接線可接任何廠家示波器等。

2）電源指示燈：通電后，該指示燈亮為綠色。

3）過載指示燈：被測電流過載后，蜂鳴器響，且該指示燈亮為紅色。

4）USB 5V 供電接口：標準 USB（ 型）接口，標配 USB 供電連接線。

5）連接線：標準為 1 米，可根據用戶需求定制。

6）電流探頭方向：表示電流以所示方向流過時，輸出為正，否則輸出為負。

7）柔性探頭直徑（最小處）：典型值：25mm。

8）探頭感應環本體直徑：典型值：1.6mm。

9）柔性探頭周長：典型值：80mm，可定制。

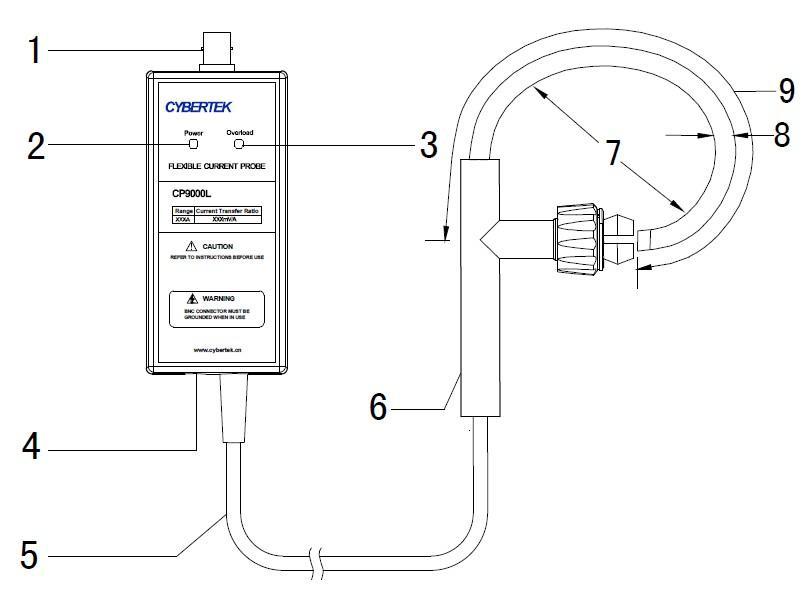

4.2CP9000L 系列主體說明

1）信號輸出接口：BNC標準接口，通過標配BNC連接線可接任何廠家示波器等

2）電源指示燈：通電后，該指示燈亮為綠色。

3）過載指示燈：被測電流過載后，蜂鳴器響，且該指示燈亮為紅色。

4）USB 5V 供電接口：標準 USB（ 型）接口，標配 USB 供電連接線。

5）連接線：標準為 4 米，可根據用戶需求定制。

6）電流探頭方向：表示電流以所示方向流過時，輸出為正，否則輸出為負。

7）柔性探頭直徑（最小處）：典型值：150mm。

8）探頭感應環本體直徑：典型值：8mm。

9）柔性探頭周長：典型值：600mm，可定制。
