- 品牌： PANASONIC/松下
- 型號： Plasma Dicer APX300
- 加工定制： 是
- 用途： 等離子切割
- 別名： 等離子切割機
應用領域：高性能傳感器/儲存器、物聯網等領域具有微小、輕薄、易碎、需要清潔等特點的wafer切割，例如：low-k wafer（易碎）、3D/TSV芯片（輕?。?、圖像傳感器（清潔度要求高）、MEMS（易碎）、RFID芯片（微?。?。
等離子切割設備的應用領域
產品優勢：
1.無損傷，切口整齊平整，無雜質碎屑，在電鏡下觀測形貌無損傷。

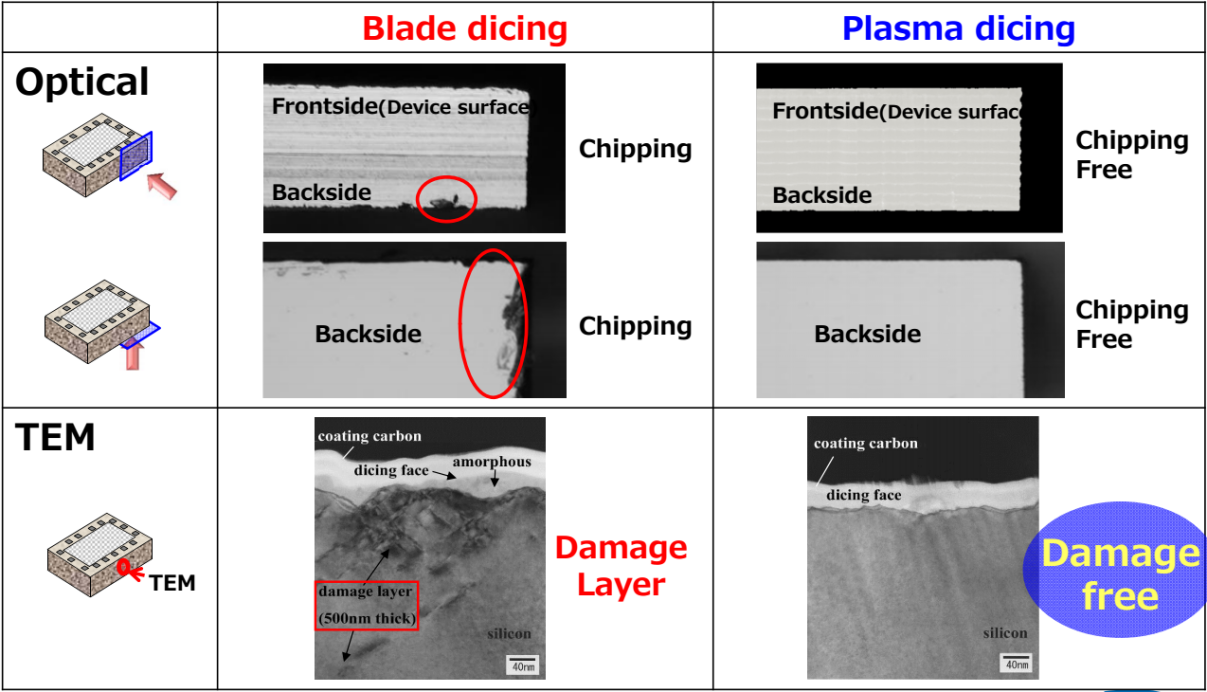

等離子切割與傳統機械切割在硅片斷裂形式上的不同
等離子切割與傳統機械切割在切面形貌上更平整，且結構上無應力損傷
等離子切割后，芯片的抗彎強度提高并且數據分布更窄
2.wafer利用率高、在小芯片切割上具有成本優勢
切割道最小可達20μm，最多可提高30%的wafer利用率
整片一次性切割，芯片尺寸越小，單片效率越高
3.采用無水工藝、可切割異形芯片
工藝介紹：
工藝一：光刻+等離子切割（多用于＜3mm晶片切割）
在表面涂覆光刻膠后進行曝光顯影，形成分割好的mask層，然后進行等離子切割切斷Si層。
工藝二：激光+等離子切割（多用于＞3mm晶片切割）
先在表面貼一層雙層mask膠帶（上層為保護層、下層為mask層），之后翻面進行背面減薄，翻面并揭掉上面保護層，然后用激光切割mask層和金屬層/低介電層，之后再進行等離子切割切斷Si層。
整個工藝配套：膠帶、背減薄設備、光刻系統、激光器、層壓、等離子切割、測試設備
設備基本參數：
