射頻電流探頭EM5011
[EMI測試
EMS
電流探頭]
深圳市射頻電流探頭廠家
價格： 1.00
物流： 廣東 深圳市 寶安區| 賣家支付運費
可銷售總量： 3000件
手機： 15307550080 郵箱： zgj@bainayiqi.com
傳真： 尚未完善 地址： 廣東 深圳市
[EMI測試 EMS 電流探頭]
郵箱：
手機：
- 加工定制： 否
- 類型： 電流探頭
- 品牌： 知用Cybertek
- 型號： EM5011
- 測量范圍： 20Hz～200MHz
- 外形尺寸： 78x26x71 mm
- 適用范圍： 測量干擾信號電流的大小
- 最大DC /AC 電流： 200 A (f < 1 kHz)
- 最大射頻電流： 1 A (f > 1 MHz)
射頻電流探頭EM5011 —（百納儀器－知用電子廠家授權全系列代理商）
射頻電流探頭EM5011 （20Hz～200MHz）
可用頻率范圍 20 Hz to 200 MHz
DC /AC 電流 200 A (f < 1 kHz)
射頻電流 1 A (f > 1 MHz)
概 述
EM5011 射頻電流探頭是一款 EMI/EMS 兩用的射頻電流探頭。既可以直接作為射頻電流注
入探頭（EMS 應用場合），也可以外接 50 歐貫通式負載，轉換成標準的射頻干擾電流接收探頭（EMI 應用場合）。
EMI 接收探頭主要用于 20Hz 到 200MHz 的 EMI 干擾測量和屏 蔽效果測量。具有 300kHz 到100MHz 平坦的頻率響應曲線，常用于夾在被測設備的電源線或者控制線上，測量干擾信號電流的大小。電流探頭的射頻輸出電壓正比于被測干擾信號電流的大小?？梢苑浅７奖愕貖A在被測導線上，用在那些不能使用人工電源網絡的 EMI 測量場合（如電流太大或接線困難等）。本探頭符合 CISPR 16-1-2 標準要求。
EMS 注入探頭主要用于大電流注入實驗測試，EMS 測量場合。
特點
寬帶頻率（20Hz～200MHz）
高靈敏度
外接 50 歐貫通負載可以變成標準的EMI 干擾電流接收探頭
EMI/EMS 兩用
滿足大負載測量需求（高達 200A,DC/AC）
鉗口直徑約 22mm，易于開合，使用方便

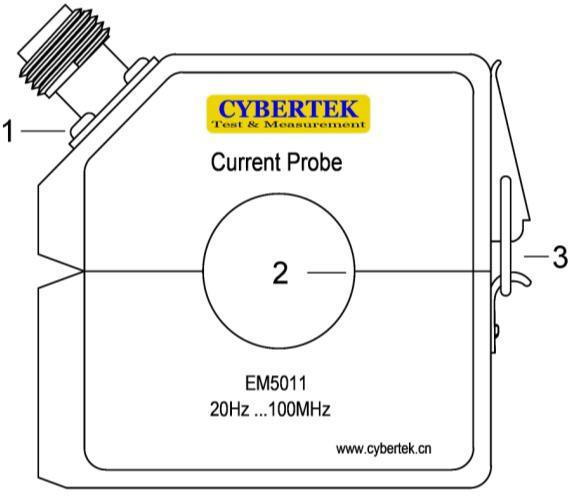

產品說明
1.輸出接口：N 母頭
2.電流探頭卡口：孔徑 22mm
3. 開關：實現鉗口開合
產品規格
|
| 射頻電流測量 （外接 50 歐貫通負載） | 射頻電流注入 |
| 可用頻率范圍 | 20 Hz ～200 MHz | |
| 轉移特性平坦區的頻率范圍 (–3 dB) | 300kHz ～ 100 MHz | |
| 轉移特性按 20 dB/十倍頻程衰減的 頻率范圍 | 20 Hz ～ 300 kHz | |
| 射頻接頭 | N female | |
| 輸出阻抗 | 50Ω (f ≥ 10 MHz) | 無 |
| 駐波比 | <2 (f > 10 MHz) | 無 |
| 插入阻抗 | ≤0.8Ω | ≤1Ω |
| 平坦區轉移阻抗 ZT | 3.16Ω | 7.1Ω |
| 平坦區轉移因子 K （圖 1） | -10dB (1/Ω) | -17dB (1/Ω) |
| 抗外磁場能力 | >40 dB | |
| 容許被測DC /AC 電流 | 200 A (f < 1 kHz) | |
| 容許被測射頻電流 | 1 A (f > 1 MHz) | |
| 低頻電流容許值 | 6A (f < 1 kHz) | |
|
射頻電流容許值 隨頻率增大而減小 | 0.2A (f < 1MHz） | 0.45A (f < 1MHz) |
| 2W (f > 1 MHz) | 10W (f > 1 MHz) 50W (15min) | |
| 工作溫度 | –10 °C to +55 °C | |
| 存儲溫度 | –25 °C to 70 °C | |
| 磁芯溫度 | 80 °C | |
| 外形尺寸 | 78x26x71 mm | |
| 內孔直徑 | 22 mm | |
| 重量 | 260g | |
（詳細請直接聯系，謝謝?。?o:p>
