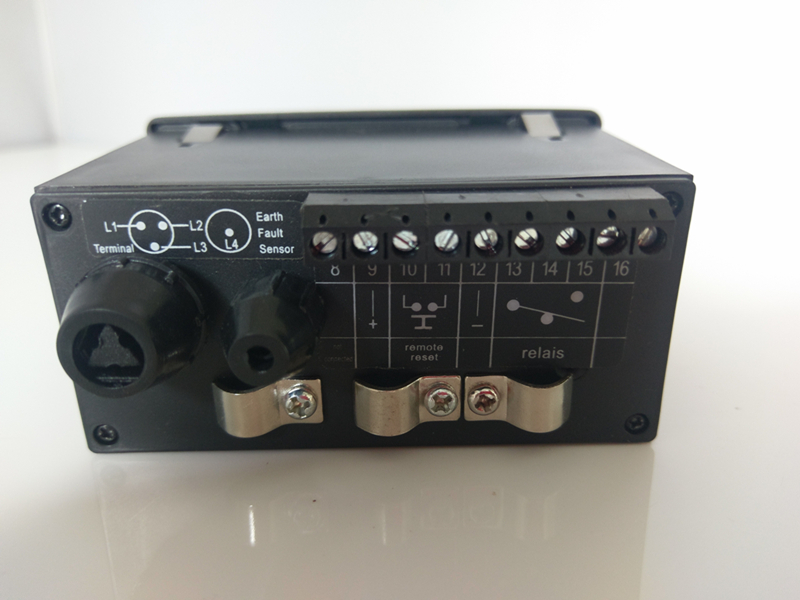

EKL4面板型故障指示器 產品信息

概述

短路接地故障指示器分為A和B兩種型號，B型具有信號遠傳功能。是在消化.吸收國內外同類產品基礎上，為城鄉電網環網配電系統設計的一種自動化監測裝置。在環網配電系統中，特別是在大量使用環網負荷開關（Ring  Main  Unit）的系統中，如果下一級配電網絡系統中發生了線路短路或接地故障時，上一級的供電系統必須在規定的時間內進行分?jǐn)?，以防止發生重大事故。在分?jǐn)啾Ｗo(hù)發生后，會造成隸屬于此級網絡的系統全部停電。通過使用本產品，可以快速準確地指示出發生故障的部分，大大節省了查找故障部分的時間，減少停電時間和停電范圍，提高供電可靠性。

如上圖所示，一套故障指示器包含三個短路傳感器、一個接地傳感器、一個主機終端、4根三米光纜。

EKL4系列有多種功能，可選配帶外接電源、繼電器輸出保護、RS485通訊遠傳、測溫型、帶電指示型等，因型號較多，若您有特殊要求，可以和我們聯系：郭先生   13806604321.  官網：www.kangtecn.com

工作原理

當供電線路有短路或接地故障發生時，短路或接地電流產生的電磁場變化，使固定在電纜上的傳感器中測量線圈產生脈沖信號，當脈沖信號的值的大小達到或超過設定的故障電流值時，故障指示器會自動記憶故障狀態，故障指示燈閃爍發出故障指示，同時通過遠程報警接口，將故障信號傳遞給監控中心，工作人員通過故障指示信號能夠迅速準確地找到線路故障位置，及時排除故障，恢復電網供電。

主要功能

1短路故障報警指示：短路故障傳感器安裝于單相電纜上，時刻監測供電線路中電流變化，當其值達到或超過短路電流動作報警設定值時（此值可根據用戶要求出廠前整定），短路故障傳感器發出報警信號，通過光纖將此信號發送到指示器主機，相應短路故障指示燈閃爍，發出報警指示。

2接地故障報警指示：接地故障傳感器安裝于三相電纜分叉處的非部分上，檢測三相電纜的零序電流值，當其值達到或超過接地電流動作報警設定值時（此值可根據用戶要求出廠前整定），接地故障傳感器發出報警信號，通過光纖將此信號傳輸?shù)街甘酒髦鳈C(jī)，接地故障指示燈閃爍，發出報警指示。

3電池低電量報警指示（B型有此功能）：當指示器主機內部電池電壓降低至2.5V時，產生報警信號，以提示檢修人員更換電池，此報警信號可持續約兩個月。

4故障電流值可調：有兩種傳感器，1.電流固定式 （需要出廠前整定）2.電流可調式（共有4檔  400A.600A.800A.1000A可根據線路實際使用電流設定一個報警動作值）

5遠程報警及復位：當線路發生故障后，指示器發出相應報警信號的同時，配合配網自動化（FTU）設備工作，還可將故障報警信號傳輸給遠程監控中心，可進行遠程手動復位操作。

6自動復位：當指示器發出報警信號后，在設定的自動復位時間內，若無人工進行復位，指示器可自動進行復位。

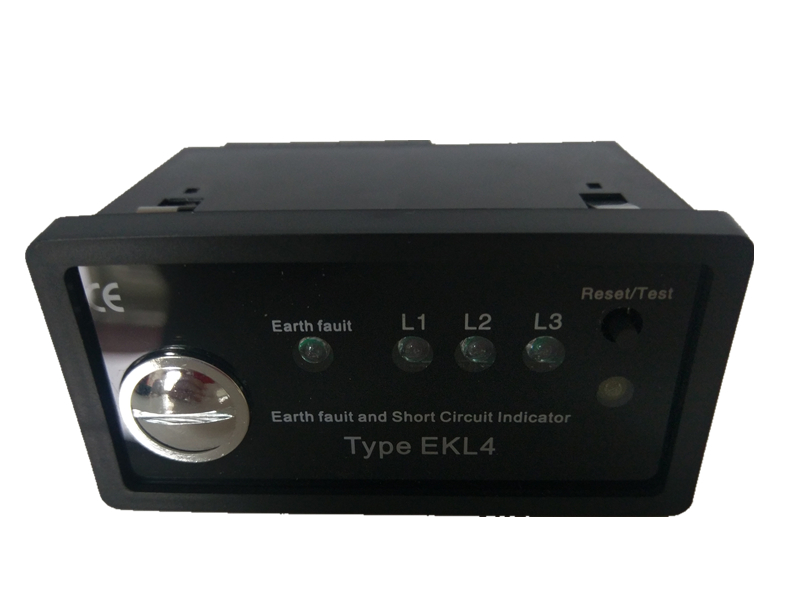

7測試和復位：當指示器發出報警信號后，按動指示器主機面板上的“復位/測試”按鈕，可清楚報警狀態。在非報警狀態下，按住指示器主機面板上的“復位/測試”按鈕保持3秒，面板上所有指示燈閃爍10次，B型有繼電器工作聲，說明指示器處于正常工作狀態。

短路動作電流：400-1500A可選（精度±10%）   延時20-300ms可選由用戶在訂貨時確定（默認出廠整定值為800A.20ms）

接地動作電流：5-50A可選（精度±10%）       延時20-300ms可選由用戶在訂貨時確定（默認出廠整定值為15A.20ms）

短路傳感器卡線直徑：電纜外徑≤Φ32mm  (其他規格另行定制)

接地傳感器卡線直徑：電纜外徑≤Φ120mm  (其他規格另行定制)

工作環境范圍：-40℃-75℃      相對濕度≤95%RH    防水  防酸  防鹽霧

工作電源：鋰電池供電或AC/DC（5V-10V）±15%

遠程信號接點容量：AC220V/1A

遠程信號接點復位方式：手動按鈕復位/自動復位

自動復位時間：1-48小時可選（精度±5%）由用戶在訂貨時確定（默認出廠整定值12小時）

指示器外形尺寸：97×48×79mm

面板上開孔尺寸：91.5mm（公差：±0.3）×43mm（公差：±0.3）

傳感器光纖長度：3m（4根）  （其他規格另行定制）

適用于中壓35KV以下等級系統中

標準配置

指示器主機...........................................................................1臺

短路故障傳感器...................................................................3只

接地故障傳感器...................................................................1只

信號光纖...............................................................................4根

注意事項

1.        指示器主機必須安裝在高壓區之外

2.   指示器主機與傳感器之間的光纖連接安裝必須緊固，以防止光纖的松動或脫落而造成指示器不能正常工作。

3.   指示器主機和光纖連接安裝完畢再放入電池使指示器復位重新啟動。

帶低電量自動報警功能，帶繼電器輸出保護，帶遠程信號復位接口、帶外接電源等等各種功能，功能不同  價格也不同，換新新老客戶選購：郭先生   13806604321. 徐州康特電氣設備有限公司 www.kangtecn.com
