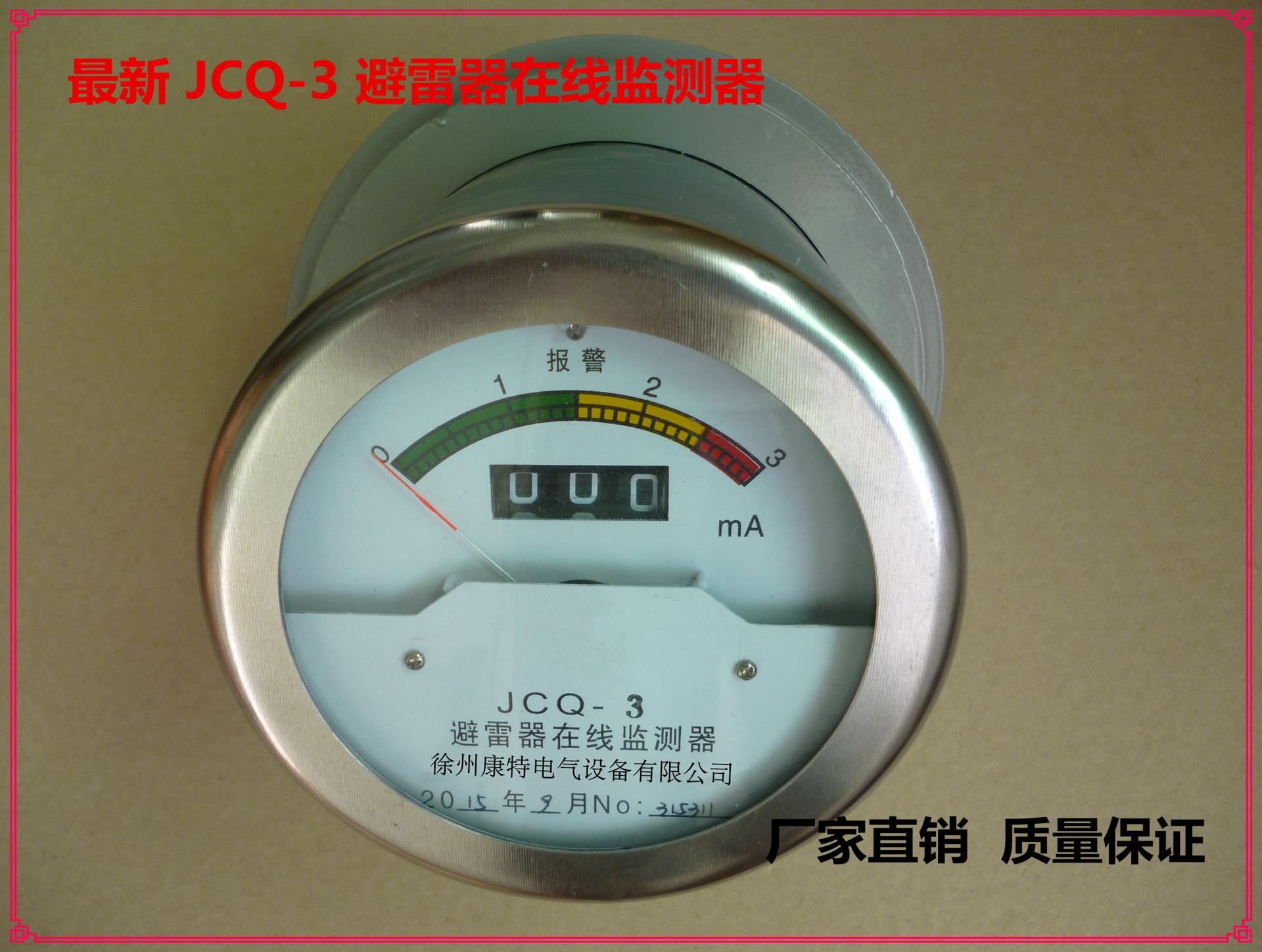

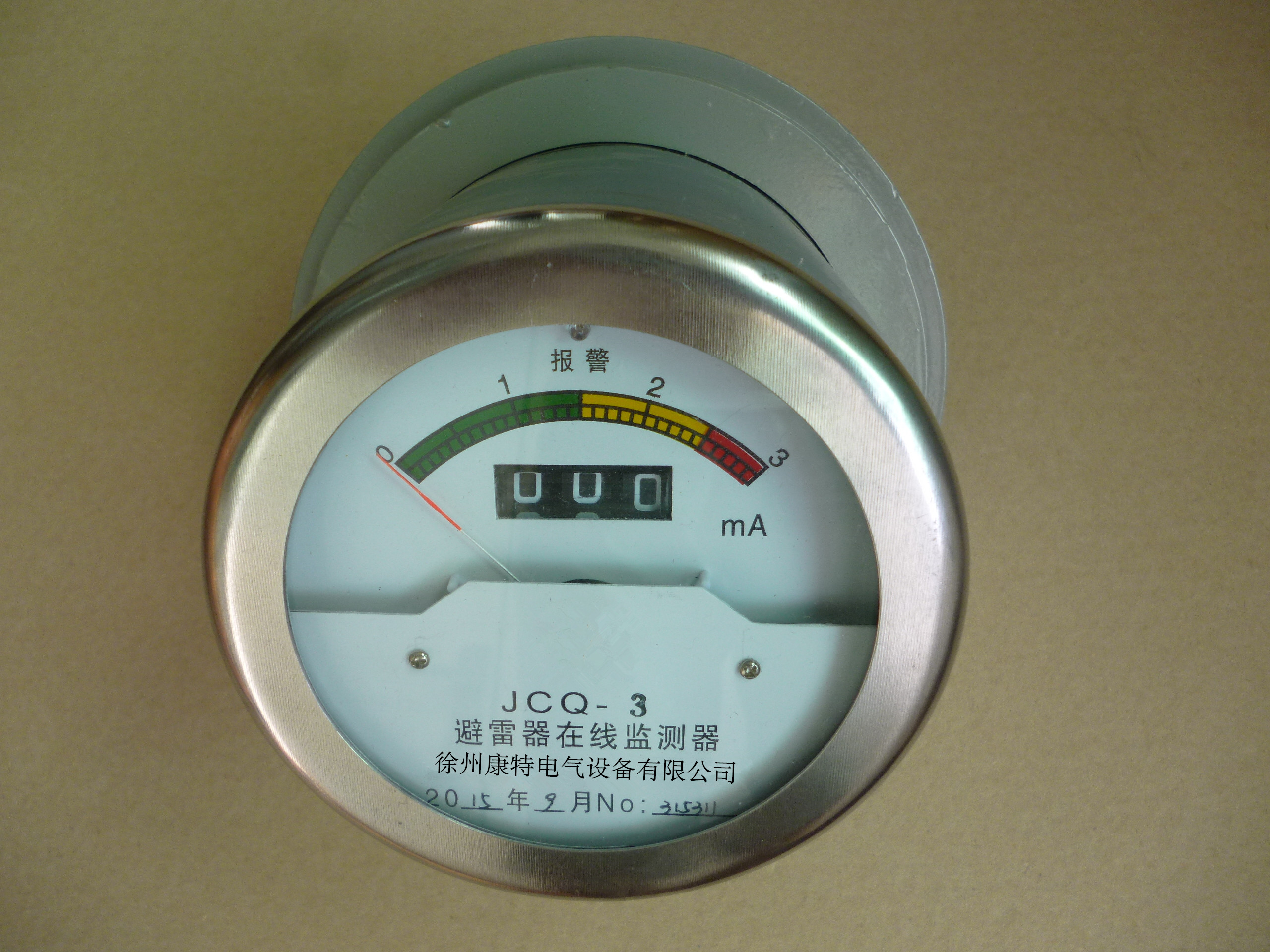

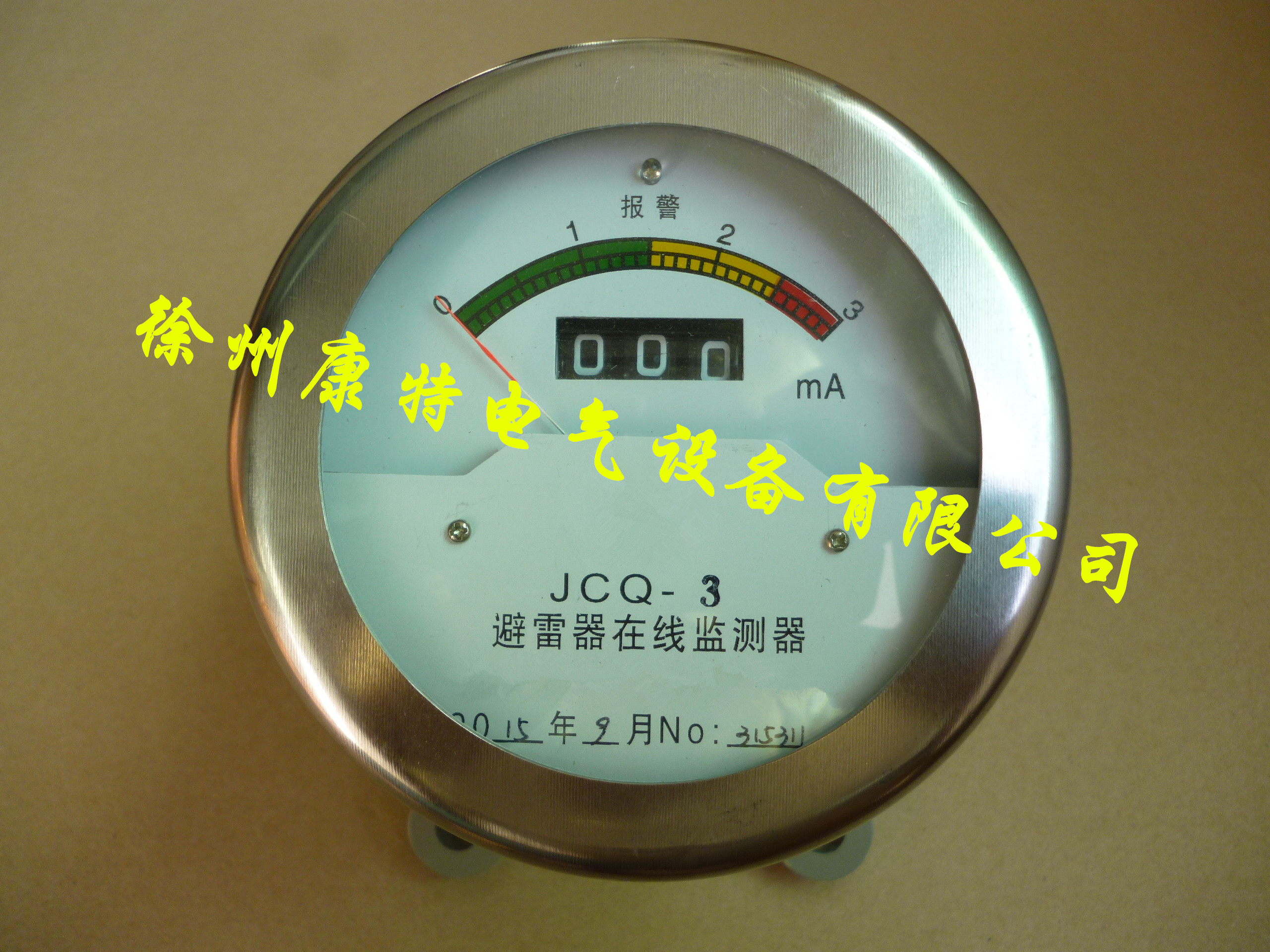

JCQ-3避雷器在線檢測器 放電計數器 在線監測儀

四、產品應用范圍

  JCQ-3型避雷器在線監測器適用于220kV及以下電力系統各種避雷器；如需在更高電壓等級下使用，定貨時需說明。

五、產品檢驗方法

1、計數器動作性能檢驗：

  用搖表或其它直流電源向一個10uf電容器充電至300－600V，然后向計數器兩端放電，計數器應可靠動作、毫安表指針應擺動，則監測器合格。

2、電流測量回路的檢驗：

  A、一般檢驗：用數字萬用表，置二極管檔，兩表筆接監測器兩端，毫安表應指示幾百微安。

  B、檢驗：用單相調壓器，輸出端通過10-20kΩ電阻與監測器、交流毫安表串聯。升壓，兩表指示值應一致。

六、外形結構及安裝尺寸

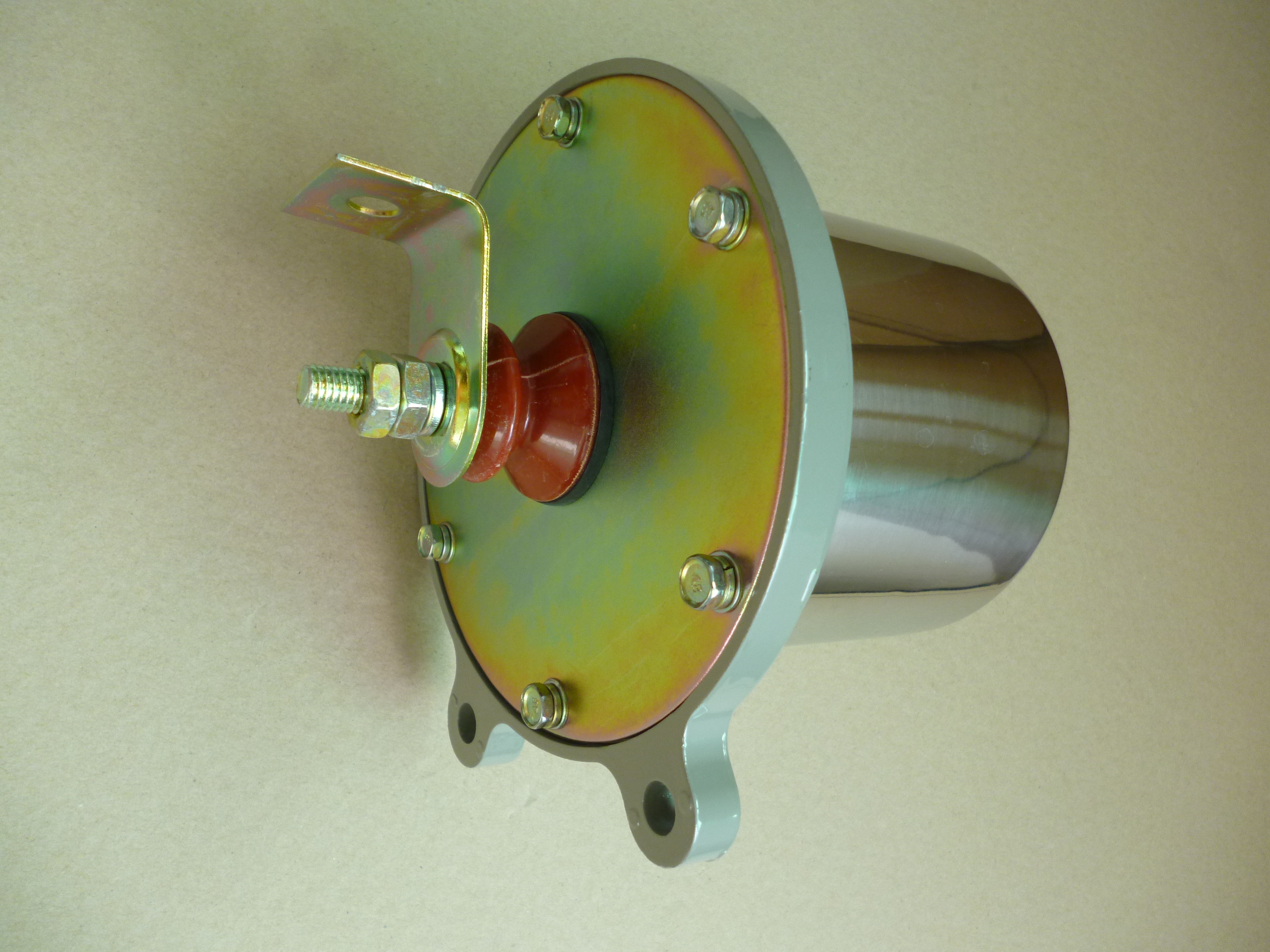

  JCQ-3型避雷器在線監測器外型美觀，具有良好的耐腐蝕性和電磁作用。高壓出線端從后面通過小瓷套引出，正面有較大玻璃窗便于觀測。適用于戶內外安裝，安裝尺寸如下圖所示，與JS-8型計數器相同，安裝時，用M10×30螺栓，將監測器安裝在避雷器底座附近，便于觀測的平示位置上，并作為接地端。然后高壓出線端用M10×30螺栓和母線連接在避雷器下端法蘭上。安裝時注意，涂有紅漆的M10螺母不得隨意松動，以免破壞密封。

七、用戶須知

  1、監測器投入運行后，應觀察三相毫安表的指示值是否一致。若偏差大，或者運行一段時間后發現某相漏電流大（下雨天除外）而運行電壓正常時，應考慮漏電流大的避雷器可能已出現異常，應及時采取措施。一般情況下，毫安表的指針應在表盤綠色區域內屬正常。由于避雷器的電壓等級不同，生產廠避雷器的參數不同，嚴格判斷避雷器是否正常時應根據

電流值的大小。

  2、監測器投入運行后，應記錄下計數器的初值，以計算避雷器的動作次數。

  3、監測器運行1－2年后，應進行一次簡易現場檢測，檢測動作性能時參閱第五部分。

  4、從線路中取下監測器時，應用導線將避雷器接地端可靠接地，再拆下監測器。

  5、大量進貨時，我公司可配備JST型動作試驗器。

產品尺寸圖：

詳情可和我聯系：郭先生  13806604321.官網：www.kangtecn.com
