CTB-6電流互感器過電壓保護器 二次過電壓保護器 CT過電壓保護器

電流互感器二次過電壓保護器

(簡稱CT保護器、電流互感器保護器)。在電力系統中，電流互感器(CT)是將大電流變成規定的小電流，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等)，就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。

用 途

電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，保護器瞬間動作限壓、延時短路并發出信號。面板上自動顯示故障部位，并有無源接點信號輸出（帶通訊的產品可以實現）。故障排除后，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路按手動復位按鈕（新產品可以自動復位），電路恢復原狀態后又可重新投入正常運行。

技術指標

1、正常漏電流：<1Ma
2、導通電壓Uc: 150V±10%
3、導通時間Ts:500ms≤Ts≤250ms
4、遙信繼電器接點容量：AC220V/5A
5、保護繼電器接點容量：AC220V/15A
6、使用的CT規格：二次側峰值大于150V
7、保護電流：≥5A
8、工作環境：溫度：-20C～70C 濕度：≤95%RH
9、復位方式：按壓“復位”按扭；自動“復位”
10、抗震性能：10～50-10HZ 2g 3min
11、抗干擾：4.4KV/M
12、外型尺寸：
13、耐壓：2KV 50HZ 1min
14、安裝方式：導軌式

接線原理

一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。

AC220V電源直接接在保護器AC220V端子上，一對常開和一對常閉接點（共用中間活動端）為無源輸出端子，供用戶根據實際需要使用。

接線圖如下圖所示：

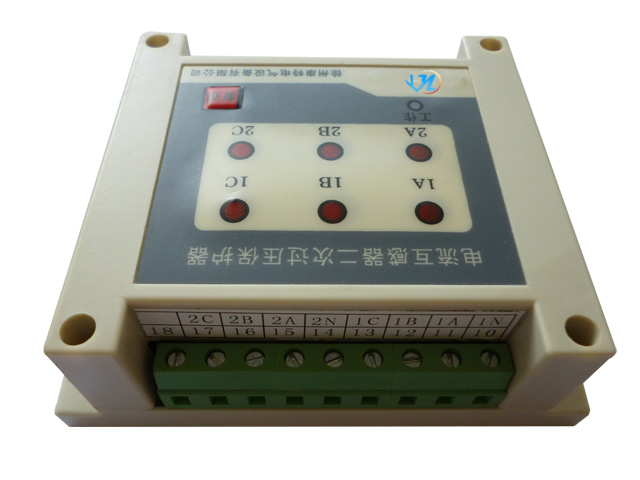

產品圖片：

本公司廠價直銷，，可貼牌生產，可開票。具體電話聯系：郭先生  13806604321.
