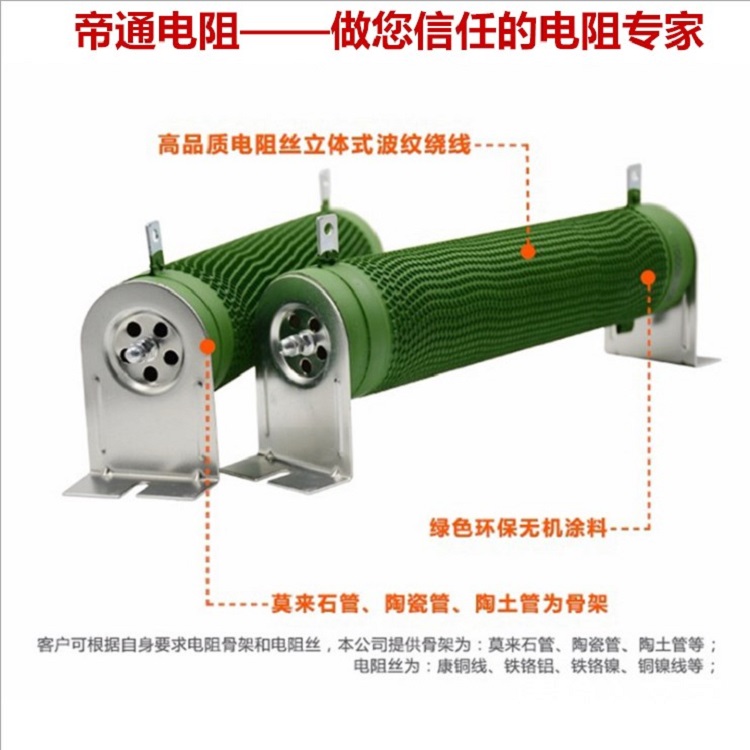

供應波紋電阻

 1、制動概況

 從高速到低速（零速）----這時電氣的頻率變化很快，但電動機的轉子帶著負載（生產機械）有較大的機械慣性，不可能很快的停止，這樣就產生反電勢E>U（端電壓）電動機處于發電狀態，其產生反向電壓轉矩與原電動狀態轉矩相反，而使電動機具有較強的制動力矩，迫使轉子較快停下來,但由于通常變頻器是交—直---交主電力,AC/DC整流電路是不可逆的,因此無法回饋到電網上去，結果造成主電路電容器二端電壓升高，稱泵升電壓，當超過設定上限值電壓700V時，制動回路導通，這就是制動單元的工作過程，50W波紋電阻流過電源，從而將動能變熱能消耗,電壓隨之下降，待到設定下限值(680V)時即斷.這種制動方法屬不可控，制動力矩有波動，制動時間是可人為設定的.

 2、波紋電阻技術性能

 制動方式 自動電壓跟蹤方式

 反映時間 1ms以下有多種噪聲

電網電壓 300-460V，45-66Hz

 動作電壓 700V直流，誤差2V

 滯環電壓 20V

 制動力巨 通常130% , 150%

 保護 過熱，過電流，短路

 濾波器 有噪聲濾波器

 防護等級 IPOO

 3、波紋電阻計算方法:

 制動力矩 波紋電阻

 92% R=780/電動機KW

  R=700/電動機KW

 110% R=650/電動機KW

 120% R=600/電動機KW

 注：①電阻值越小，制動力矩越大，流過制動單元的電流越大;②不可以使制動單元的工作電流大于其允許 電流，否則要損壞器件;③制動時間可人為選擇;④小容量變頻器(≤7.5KW)一般是內接制動單元和50W波紋電阻的;⑤當在快速制動出現過電壓時,說明電阻值過大來不及放電，應減少電阻值.

4、波紋電阻功率計算方法:

 制動性質 電阻功率

 一般負荷 W(Kw)=電阻KWΧ10℅

 頻繁制動（1分鐘5次以上） W(Kw)=電阻KWΧ15℅

長時間制動（每次4分鐘以上） W(Kw)=電阻KWΧ20℅

 5、波紋電阻電路:

 對低壓變頻器來說其主電路模式幾乎是統一的電壓型，交--直--交電路，它由三相橋式整流，即AC/DC，濾波電路的電容器C1及C2，制動電路由晶體管T及電阻R8和二級管Z組成的主控電路，三相式逆變IGBT組成為DC/AC，

變頻器帶負載直接斷電對變頻器有什么不良影響嗎？這樣的話是不是50W波紋電阻就不起作用了。

原則上是沒有影響的。但如果頻繁的上電，電容的充電電阻就會頻繁的受到?jīng)_擊，網側整流如果結構是帶晶閘管軟上電的問題就不大了。但不管什么結構，上電的沖擊都是有的（主回路，控制回路等）。

第二個問題，有點復雜，要定量分析。有的變頻器是有網側電源判斷電路的，當網側電源斷電后，變頻器會開始自由停車（或并且給出報警信號）。有的是根據直流總線電壓來推斷的，控制電壓也來自于直流總線，如果網側斷電前變頻器已經開始減速停車，且負載有足夠的轉動慣量，已經開始把能量回饋給變頻器，就會在斷電后仍然有足夠的直流總線電壓，控制電源仍然存在，制動回路仍然會工作（適用再生制動，注意，直流制動是沒有能力回饋的），把負載的能力回饋到波紋電阻上，當回饋的能量不足以保持直流總線電壓時，控制回路掉電，變頻器進入自由停車狀態。也就是說網側電源掉電后，變頻器仍然會保持制動力矩一段時間，前提是網側掉電前變頻器要進入減速停車狀態，而且要變頻器支持這一功能。
