YHJCQ避雷器在線監測儀

YHJCQ型避雷器在線監測儀（以下簡稱監測儀）,它是將高精度數字采集器串接在避雷器的接地線上，用來監測避雷器泄漏電流及記錄避雷器的放電次數和放電時間的高科技電子儀器，

YHJCQ型避雷器在線監測儀能完全替代普通JS-8放電計數器和JCQ避雷器監測儀。該儀器具有簡易的顯示界面，的監測系統，可以動態監測避雷器泄漏電流及動作次數等相關參數，配備485通訊接口及無線通訊系統，方便組成綜合自動化系統，適合智能化變電站的使用。

二、裝置工作原理

YHJCQ型避雷器在線監測儀主要由高精度數字采集器和智能顯示單元組成（如圖1），避雷器通過裝置配套高精度數字采集器接地，數字采集器采集出避雷器泄漏電流信號和放電電流信號，經隔離變換單元把數據傳送給裝置中央處理器，實現對避雷器動作次數、動作時間和泄漏電流的記錄。智能顯示單元能根據避雷器三相泄漏電流不同的相位關系，測量出三相中心點不平衡泄漏電流，通過中性點電流的靈敏特性能夠判斷避雷器早期故障。

本裝置具有顯示和指示告警功能，裝置可以根據三相避雷器的泄漏電流大小以及中性點電流值的大小進行顯示和指示告警。當4個電流值有一個超標時都能觸發該裝置報警系統，其中中性點電流具有極高的報警靈敏度，當三相正常時（平衡），零序電流極小，如某項避雷器發生早期故障，泄漏電流稍稍增大時，零序電流會有數倍的增幅，所以它能很靈敏的判斷避雷器是否正常工作。

圖1：YHJCQ監測儀原理示意圖

三、產品功能及特點

YHJCQ避雷器在線監測儀可以靈敏的測量避雷器泄漏電流和放電次數，監測儀具有計數準確，存儲量大，智能查詢，顯示界面簡潔，結構小，面板式安裝等優點。避雷器在線監測儀性能符合標準JB/T10492-2011《金屬氧化物避雷器用監測裝置》的規定。其主要性能：放電計數器在波形8/20us，幅值：50A~100kA，能準確可靠動作，殘壓低，有極大的通流容量。泄漏電流顯圍0~3mA。

1. 抗干擾能力強，輸入信號范圍：0.1mA~200A；

2.具有面板顯示和指示故障功能，提供繼電器告警信號輸出；

3.具有泄漏電流實時查看，放電次數及放電時間故障記錄查看功能；

4.裝置內的時鐘在掉電后仍可保證精準計時，無需掉電重調，內存數據具有掉電保護功能，可保證所記錄的數據在保存期內（100年）不會發生丟失現象；

5．所有的報警閥值都可以通過面板設定；

6. RS485通信接口，可實現多機通信或與上位機通信，適合智能化變電站使用

7.具有無線通訊和采集功能（選配功能）

四、安裝及外形尺寸

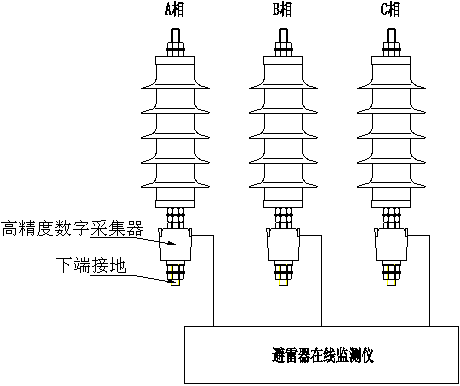

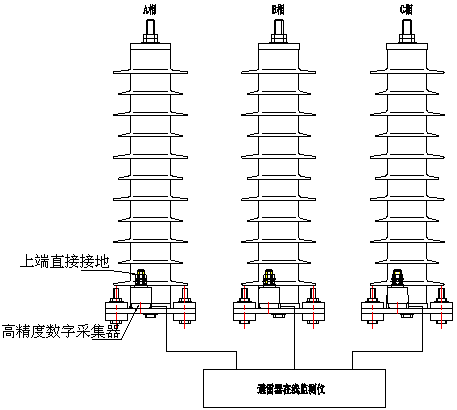

參照示意圖2及圖3進行安裝。三只高精度數據采集器分別安裝在A相、B相和C相避雷器接地線上。
