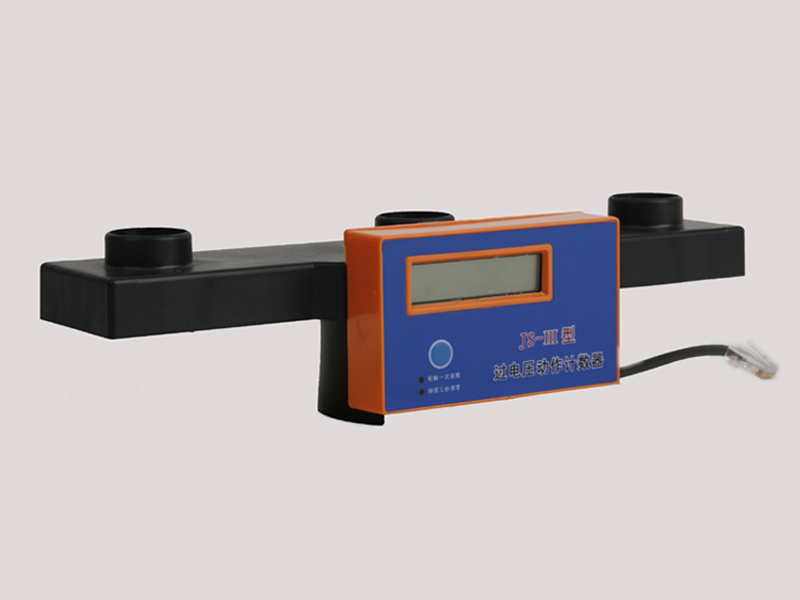

過電壓在線監測儀

一. 使用范圍

我公司生產的過電壓在線監測儀，是一種以高性能微處理器為核心部件的智能型放電記錄儀表，屬精密電子儀器，使用時在非特殊要求及許可的前提下，必須滿足以下工作條件：

1.電源電壓： 220V±5％ AC/DC

2.輸入信號：≮200A峰值

3.環境溫度：  -30℃ ～＋60℃ ；24小時內平均氣溫：＜＋40℃

4.安裝地海拔高度：2000m 及以下

5.大氣條件：安裝地最濕月平均相對濕度≤90％，同時該月平均溫度≤＋25℃

對于未經許可的超范圍使用所導致的損壞，在保修期內（保修期見后頁保修條款），我公司亦不負責保修,但可提供有償維修服務。

    本產品為我公司三相組合式過電壓保護器的配套產品，實時在線監測系統過電壓，并記錄過電壓發生的時間和相別，亦可應用于其它符合要求的需要進行過電壓記錄的場所。

    在您收到過電壓在線監測儀后，請小心打開產品外包裝，依據下頁之裝箱清單清點附件，如有損壞或缺少，請通過合適途徑聯系我公司銷售部門，我公司將在最短時間內解決您所發現的問題。

二. 裝箱清單

對于新購的產品（返修品及補發品不包括在本清單范圍內），在您打開包裝箱時，請按以下清單清點附件（選配品請咨詢我公司）：

三. 功能及原理簡介

過電壓在線監測儀工作原理方框圖如圖1所示。

顯示輸出部分包括液晶面板顯示和四路信號燈指示，正常情況下，液晶部分顯示實時時間，運行信號燈閃亮；發生過電壓時，過電壓相信號部分指示當前放電相情況；查詢時顯示查詢結果。電源監控及掉電保護電路可保證在系統復位和斷電的情況下保存所有的記錄結果。通過RS485串行通信接口，可與上位機進行數據傳輸。一旦被保護的設備產生過電壓，組合式過電壓保護器通過增加自身電流泄放過電壓能量保護設備，保護器動作電流經高性能信號傳感器輸入至監測儀。該輸入信號經光電隔離、信號整形、輸入至微處理器，微處理器一旦接受到該信號，即刻對三路輸入信號進行查詢，并對查詢的結果和相應的時間進行記錄和處理。通過鍵盤輸入可對系統的初始時間進行設置；可任意查詢記錄的結果；必要時可對存儲的記錄結果進行清零處理。

四. 過電壓在線監測儀功能及特點如下：

1. 裝置經抗干擾設計不受過電壓產生的強磁場的干擾，輸入信號范圍0.1mA~200A。

2.具有放電時間記錄功能，可以分相記錄，分為相間和相地共七種形式。

3.可任意查詢放電記錄內容。

4. 儀器內時鐘在掉電后仍可保證準確計時，可避免掉電后調整時間的麻煩。

5.具有掉電保護功能，可保證所記錄的數據在保存期內（100年）不會發生丟失現象。

6. 設計有RS485通信接口，可實現多機聯網并與上位機進行數據傳輸，在上位機形成所需的數據文件并進行保存、編輯或打印等操作。

五. 硬件安裝指南

1.下圖為監測儀面板圖及后板接線示意圖，在線監測儀在開關柜柜門安裝位置開孔尺寸為：長×高＝192mm×90mm。

圖2 在線監測儀面板圖

圖2 在線監測儀后板接線示意圖

注意：記錄儀的外殼必須良好接地，否則將嚴重影響裝置的抗干擾性能！

六. 使用及操作說明

開機：接通電源。設備正常工作時，應觀察到運行指示燈有規律閃動，液晶顯示面板顯示歡迎界面及時間：

.   功能設置：按動“設定”鍵，進入設置本機設置操作對話框，顯示窗內顯示如下:

按動“▲”或“▼”鍵可以進入需要設定的菜單，

“Adjust Time” 設定時間，

“Set Self Address”設定通訊地址，

“Set Baud Rate”設定通訊波特率，

“Check Record” 察看故障記錄。

如需要設定時間，則選中“Adjust Time”菜單，按下“設定”鍵，則液晶面板顯示如下：

這時“10”閃爍，可以通過按動“▲”或“▼”鍵進行調整，調整完畢后按動“確定”確認調整，同時“01”閃爍，按動“▲”或“▼”鍵進行月份調整，其他調整以此類推，調整完成后，一定要按“確定”鍵確認調整。

如需調整通訊地址，則選中“Set Self Address”菜單，按下“設定”鍵，則液晶面板顯示如下：

可以通過按動“▲”或“▼”鍵進行調整，,調整范圍0-255, 調整完畢后按動“確定”確認調整;

如需要設定通訊波特率，則選中“Set Baud Rate”菜單，按下“設定”鍵，則液晶面板顯示如下：

可以通過按動“▲”或“▼”鍵進行調整，,調整范圍600-28800, 調整完畢后按動“確定”確認調整;

如需要查看故障記錄，則選中“Check Record”菜單，按下“設定”鍵，則液晶面板顯示故障記錄，例如：

顯示含義為C相于2010年1月2日3點53分發生放電，總放電次數為5次。

可以通過按動“▲”或“▼”鍵進行查看其它故障記錄。

故障記錄：本監測儀在系統發生過電壓導致過電壓保護器動作時，可自動記錄過電壓相別、過電壓發生時間，并有相應數碼指示，如A相發生放電，則A相發光管點亮并保持，同時液晶面板顯示如下：

顯示含義為，2010年1月2日3點53分發生A相放電現象，A相總放電次數為 12次。

此顯示一直保持到操作人員按動“取消”鍵或再次發生放電記錄時止，在此期間，設備不再顯示時鐘，以引起值班人員注意。

故障記錄可以通過長時間按下“取消”鍵進行，，
