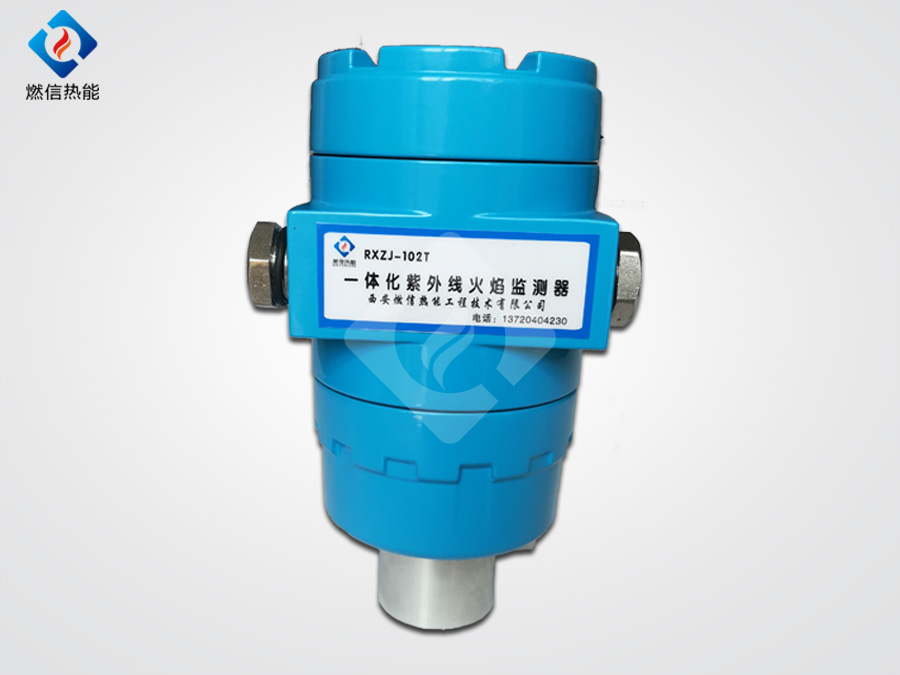

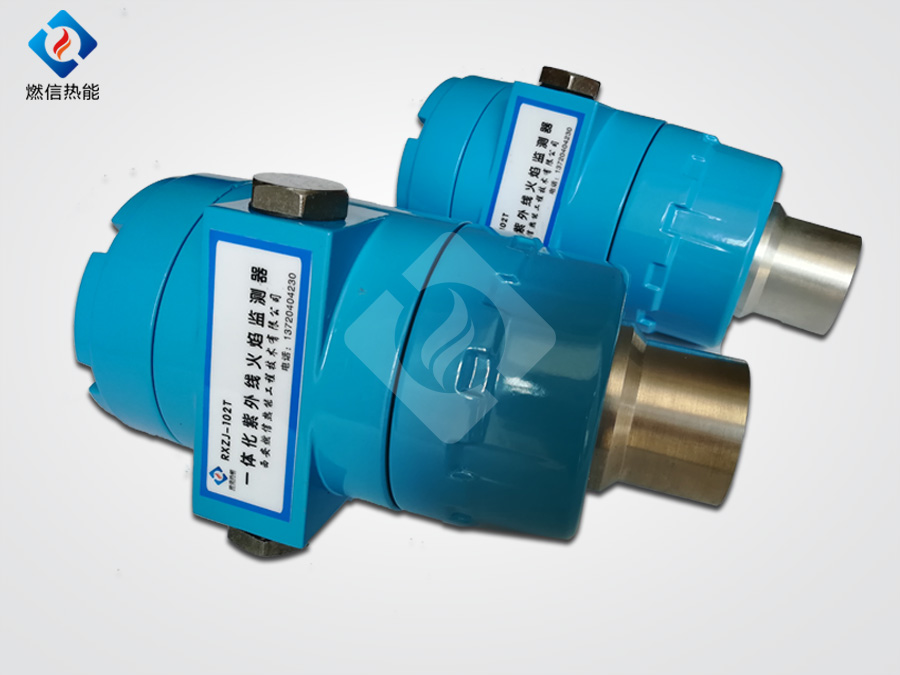

RXZJ-102T 一體化紫外線 一體化紫外線檢測器

RXZJ-102T 一體化紫外線火焰監測器，用于燃?xì)狻⑷加凸I(yè)燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

一、一體化紫外線火焰監測器主要技術參數

1.電源：220V±10%　 50/60HZ

2.火焰檢測：UV傳感器

3.工作溫度：-20℃～ 80℃

4..檢測響應時間：≤0.2秒

5.熄火關閥時間：1-6秒可調

6.光譜響應范圍：190/280nm

7.信號輸出：一組開關量，4-20mA(選配）

8.防護等級：  IP65

9.檢測對象：　燃?xì)狻⑷加?

二、一體化紫外線火焰監測器外形及安裝

1.殼體：鑄鋁防爆型

2.安裝螺紋：M30X1.5。

3.檢測孔內徑：φ22，必須通風冷卻。

三、一體化紫外線火焰監測器 接線圖及說明：

打開后蓋將連接線接在端子排上

1.     電源L

2.     電源N

3、4.為有源輸出，有火時輸出220V供燃料閥

5、6.為無源常開，有火焰時翻轉

6、7.為無源常閉，有火焰時翻轉

8.     標準電流信號輸出正極

9.     標準電流信號輸出負極
