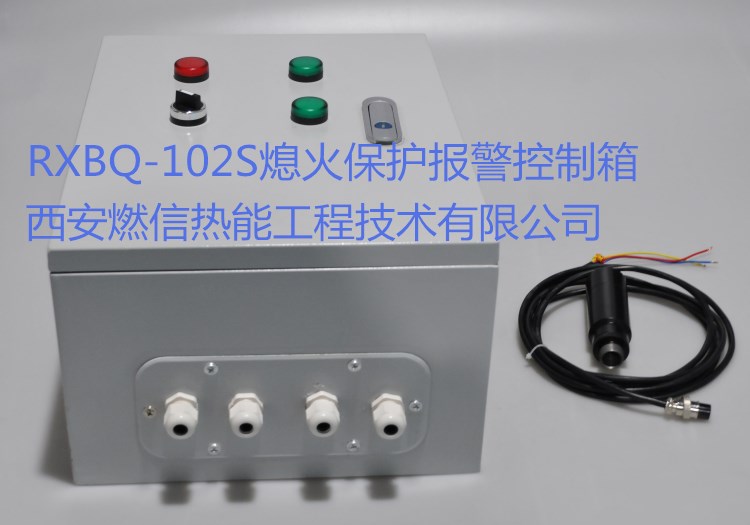

烤包器熄火報警 鋼包烘烤器火焰檢測器 滅火鳴叫報警 干接點信號 熄火監測報警箱

一、熄火保護報警控制箱功能概述：

    控制箱內裝有RXZJ-102紫外線火焰監測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。箱內RXZJ-102紫外線火焰監測器采用我公司高性能產品，電器元件均采用品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

二、熄火保護報警控制箱主要技術參數：

     ■  工作電源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰響應時間：見火響應≤1s

          熄火響應1~3s

          顯示：控制柜通電時電源指示燈（紅色）亮

          旋開運行旋鈕 運行指示燈（白色）亮

見火響應時著火指示燈（綠色）亮

          熄火響應時著火指示燈（綠色）滅，聲光報警器報警

      ■  輸出：

1、燃料電磁閥電源AC220V

          2、燃料閥連鎖信號一組（繼電器無源常開觸點，容量220VAC·5A）

3、火焰實時信號繼電器常閉、常開無源觸點各一組，容量220VAC·5A

             熄火響應時常閉觸點閉合，常開觸點斷開

             見火響應時常閉觸點斷開，常開觸點閉合

      ■  使用環境溫度：監測器及UV探頭：－20℃～80℃

      ■  外形尺寸： 400×300×200（mm）

      ■  安裝孔尺寸：探頭安裝螺紋M20*1.5

      ■  監測器型號：UV探頭

三、熄火保護報警控制箱調試：

■  為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。

    RXZJ-102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，逆時針緩慢調節模塊中間的匹配電位器，直到紅色指示燈滅，繼電器釋放為止，模塊調試好，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。

■  在安裝完畢確認接線無誤之后，即可通電運行,電源指示燈亮?？刂葡涞拿姘迳希O(shè)有運行開關，將開關旋至工作狀態，運行指示燈亮，有火焰信號時，著火指示燈亮；沒有火焰信號時，著火指示燈滅，聲光報警器報警。
