詳細信息（電動平行式雙閘板閘閥電動平行式閘板閘閥）

品牌： 諾德信
型號： Z944T/W-
連接形式： 法蘭
主體材料： 鑄鋼
公稱通徑： DN15-DN1800
適用介質： 油品
材質： 碳鋼
密封形式： 硬密封型
標準： 機械部國標
外形： 中型
流動方向： 雙向
驅動方式： 電動 氣動 液動
零部件及配件： 執行器
用途： 流量控制
壓力環境： 高壓
工作溫度： 高溫
類型(通道位置)： 二通式
規格： DN15-1800 壓力。0-200
作用： 雙向

產品介紹

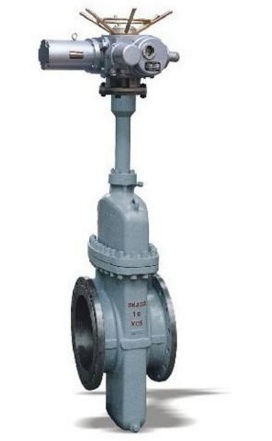

Z944T/W-10型電動平行式雙閘板閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

電動平行式閘板閘閥主要零件材料

零件名稱	材　料
零件名稱	Z944T-10	Z944W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

電動平行式雙閘板閘閥性能規范

型號	公稱壓力（MPa）	試驗壓力		適用溫度（℃）	適用介質
		強度（水）（MPa）	密封（水）（MPa）
Z944T-10	1.0	1.5	1.1	≤200	蒸氣、水、
Z944W-10				≤100	油品

電動平行式雙閘板閘閥主要連接外型尺寸

型號	公稱通徑 DN(㎜)	尺寸											重量（㎏）
型號	公稱通徑 DN(㎜)	L	D	D1	D2	b-f	Do	z-фd	H	H1	L2	L1	重量（㎏）
Z944T/W-10	100	229	215	180	155	22-3	305	8-ф18	735	572	161	391	86.5
	125	254	245	210	185	24-3	305	8-ф18	804	641	161	391	104
	150	267	280	240	210	24-3	305	8-ф23	780	617	161	391	120
	200	330	335	295	265	26-3	305	8-ф23	1037	874	161	391	178
	250	380	390	350	320	28-3	305	12-ф23	1135	972	161	391	192
	300	420	440	400	368	28-4	305	12-ф23	1310	1198	299	215	307
	350	450	500	460	428	30-4	305	16-ф23	1474	1362	299	215	411
	400	480	565	515	484	32-4	305	16-ф25	1572	1460	299	215	540

結構特點：閘閥是指關閉件（閘板）沿通路中心線的垂直方向移動的閥門。閘閥在管路中只能作全開和全關切斷用, 不能作調節和節流。閘閥是使用范圍很廣的一種閥門，一般口徑DN≥50mm的切斷裝置都選用它，有時口徑很小的切斷裝置也選用閘閥，

閘板有兩個密封面 , 最常用的楔式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 52 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

閘閥關閉時, 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>

開啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。
閘閥的優點:
(1) 流體阻力小 因?yàn)殚l閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
(2) 啟閉力矩小,開閉較省力 因?yàn)殚l閥啟閉時閘板運動方向與介質流動方向相垂直、與截止閥相比，閘閥的啟閉較省力。
(3) 介質流動方向不受限制，不擾流、不降低壓力 介質可從閘閥兩側任意方向流過、均能達到使用的目的．更適用于介質的流動方向可能改變的管路中。
(4) 結構長度較短 因?yàn)殚l閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
(5) 密封性能好 全開時密封面受沖蝕較小。
(6) 全開時，密封面受工作介質的沖蝕比截止閥小。
(7) 體形比較簡單，鑄造工藝性較好，適用范圍廣。
