詳細信息（頂部導向氣動調節閥頂部導向氣動薄膜調節閥氣動三通分流調節閥-分流F）

品牌： 諾德信
型號： DXZP-DJHP
加工定制： 否
材質： 鑄鋼
連接形式： 法蘭
公稱通徑： DN15-600
適用介質： 水蒸汽油品各種高腐蝕化學介質弱酸堿介質氨氣氮氣氧氣氫氣液化氣空氣其他
壓力環境： 高壓
工作溫度： 高溫
流動方向： 雙向
驅動方式： 氣動
零部件及配件： 定位器
形態： 旋塞式
類型(通道位置)： 二通式
標準： 美標
密封形式： 硬密封型
規格： DN15-DN500

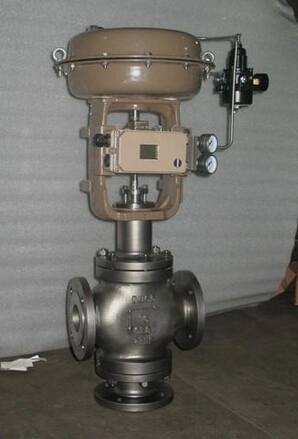

氣動三通調節閥-分流F

產品介紹

　氣動三通分流調節閥采用雙閥芯上下導向結構，配用氣動執行機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0、6.4；閥體口徑范圍 DN20-DN300；適用流體溫度 -150℃ -+ 560℃ 范圍內多種檔次；泄露等級氛分為 Ⅳ 級、Ⅴ 級、 Ⅵ 級；流量特性有直線、等百分比。多種規格可供選擇。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

二、氣動三通調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	CF8	CF 8M	CF 3M
2	閥座	304	304	304	2	閥座	304	316	316L
3	閥芯	304	304	304	3	閥芯	304	316	316L
4	導向套	304	304	304	4	導向套	304	316	316L
5	閥蓋	WCB	LCB	WC9	5	閥蓋	CF8	CF 8M	CF 3M
6	閥桿	304	304	304	6	閥桿	304	316	316L
7	填料	PTFE/ 柔性石墨			7	填料	PTFE/ 柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、氣動三通調節閥閥蓋形式

注：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。

四、氣動三通調節閥主要技術參數

公稱通徑 DN （ mm ）		20	25		32		40		50		65		80	100	125	150	200
額定流量系數 KV	合流	6.3	8.5		13		21		34		53		85	135	210	340	535
	分流	-	-		-		-		-		-		85	135	210	340	535
額定行程 L （ mm ）		16			25						40				60
膜片有效面積 Ae （ cm2 ）		280			400						600				1000
公稱壓力 PN （ MPa ）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比 R		30 ： 1
信號范圍 Pr （ Kpa ）		20-100 、 40-200 、 60-100 、 80-240
氣源壓力 Ps （ Mpa ）		0.14 、 0.25 、 0.28 、 0.40
允許壓差 △P （ MPa ）		0.93		0.86		0.75		0.48		0.31		0.27	0.18	0.11	0.12	0.09	0.05

五、氣動三通調節閥主要性能指標

序號	項目		性能指標
			不帶定位器	帶定位器
1	基本誤差＜（ % ）		±5	±1
2	回差＜（ % ）		3	1
3	死區＜（ % ）		3	0.4
4	始終點偏差＜（ % ）	始點（ % ）	±5	±1
		終點（ % ）	±2.5
5	額定行程偏差（ % ）		+2.5
6	允許泄露量（ 1/h ）		10-3× 閥額定容量
7	額定流量系數偏差（ % ）		±10
8	固有流量特性		符合 IEC534-1 和 GB/T13927-2000 中歸動的斜率偏差要求
