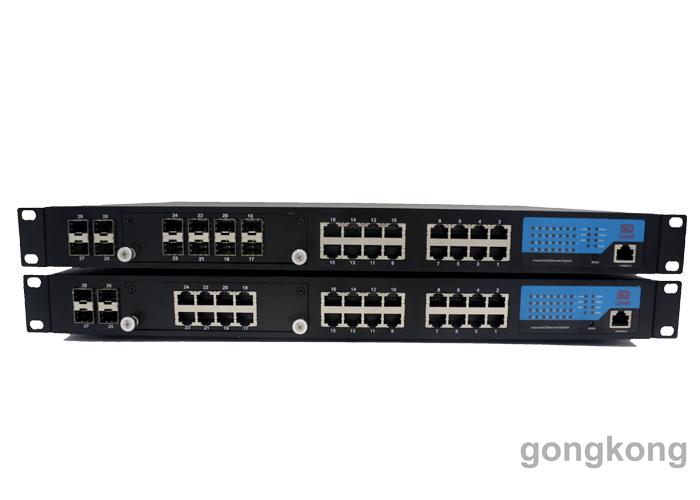

訊記工業交換機 28口百兆非網管型以太網交換機智能交通案例

產品概述
28口百兆非網管型工業以太網交換機采用高強度IP40防護外殼，工業級EMC設計，包括Ck4128-24TX、Ck4128-24FX、Ck4128-16TX、Ck4128-16FX、Ck4128-16TX8FX和Ck4128-8TX16FX六款，是深圳市訊記科技有限公司自主研發的二層以太網交換機。產品提供可選8/16/24個10/100M自適應以太網端口、可選8/16/24個100Base-FX光口（默認SC接口，可選FC、ST）和4個1000M SFP接口（選配1000Base-X或1000Base-T模塊）?；诠I(yè)安裝需求，提供1U標準機架式安裝方式。本產品同時采用無風扇、低功耗、工業級設計，-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的以太網通訊解決方案。
性能特點
* 符合IEEE802.3/802.3u/802.3z標準，存儲轉發交換方式
* 提供可選8/16/24個10/100M自適應以太網端口，支持端口自動翻轉
* 提供可選8/16/24個100Base-FX光口（默認SC接口，可選FC、ST）
* 提供可選4個1000M SFP接口（選配1000Base-X或1000Base-T模塊）
* 采用高強度IP40外殼及工業級EMC設計
* 支持冗余寬電壓100V~240V AC電源輸入（24V DC和 48V DC可選）
* -40~75℃工作溫度范圍
詳細規格
技術
* 標準：IEEE802.3、IEEE802.3u、IEEE 802.3z
接口
RJ45電口：10/100Base-T(X)速率自適應、全/半雙工模式，自適應
* 光口：100Base-FX百兆全雙工，默認SC接口，可選FC、ST，最遠可傳輸120公里
* SFP接口：1000Base-X或SFP Copper 1000Base-T（支持雙絞線傳輸）
交換屬性
* 十兆轉發速度：14881pps
* 百兆轉發速度：148810pps
* 千兆轉發速度：1488096pps
* 傳輸方式：存儲轉發
* 系統交換帶寬：12.8Gbps
* 緩存大?。?.5Mbits
* MAC地址表：16K
電源
* 交流電源：冗余寬電壓100~240V AC(50~60Hz 1.2A)電源輸入，采用三線單相電源線
* 直流電源：冗余寬電壓18~36V@24VDC(可選48V DC)電源輸入，采用2芯7.62mm間距標準工業端子，電源支持防反接和無極性功能
機械特性
* 尺寸（W×H×D）：440mm×46mm×328mm
* 凈重：3.20kg
* 外殼：IP40等級保護，金屬外殼
* 安裝：1U標準機架
工作環境
* 工作溫度：-40℃~75℃
* 存儲溫度：-40℃~85℃
* 相對濕度：5%~95%（無凝露）
保修
* 保修期：5年
符合標準
* IEC61000-4-2（ESD）：電源端：±8KV接觸放電；信號端：±6KV接觸放電；機殼：±8KV接觸放電，±15KV空氣放電
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：電源端：±2KV，信號端：±4KV
* IEC61000-4-5（Surge）：電源端：±2KV CM/±1KV DM，信號端：±2KV
* IEC61000-4-6（射頻傳導）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模傳導）：30V(cont.),300V(1s)
* IEC60068-2-6（振動）
* IEC60068-2-27（沖擊）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工業標準），IEC61750-3（變電站），IEEE1613（電力分站）
* EN50121-4（軌道交通）
包裝清單
* 28口百兆非網管型工業以太網交換機一臺（配三線單相電源線或工業電源端子）
* 說明書一份
* 保修卡一份。
