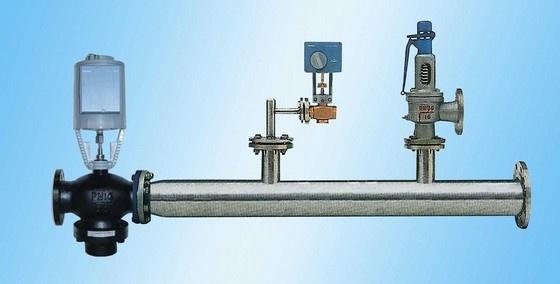

WY一體式減溫減壓裝置

一體式減溫減壓裝置產品簡介:

根據蒸汽動力不同工況要求，在很多情況下熱源處提供的蒸汽溫度壓力均超過用汽設備的額定工況，此時就需要對熱源提供的蒸汽進行減溫和減壓，以達到生產工藝的需要。即電站或工業鍋爐及熱電廠等處輸送來的一次（新）蒸汽壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2、溫度t2達到生產工藝所需的要求。本裝置配上相應的控制系統（即熱控柜）可實現自動調節。產品廣泛應用于熱電廠、集中供熱、食品、石化、紡織、橡膠、造紙和紙漿、煙 草、制藥、冶金等行業。為了滿足不同設備工藝要求，我公司提供不同類型的減溫減壓裝置，并實現全套智能化自。

  嘉洲公司有相關減溫減壓裝產品供你參考：變頻式減溫減壓裝置、一體式減溫減壓裝置、分體式減溫減壓裝置。

一體式減溫減壓裝置結構特點

 Y-W系列減溫減壓裝置是本公司集多年設計、制造經驗，并吸取國外產品結構，經技術優化設計而成的第三代減溫減壓裝置。

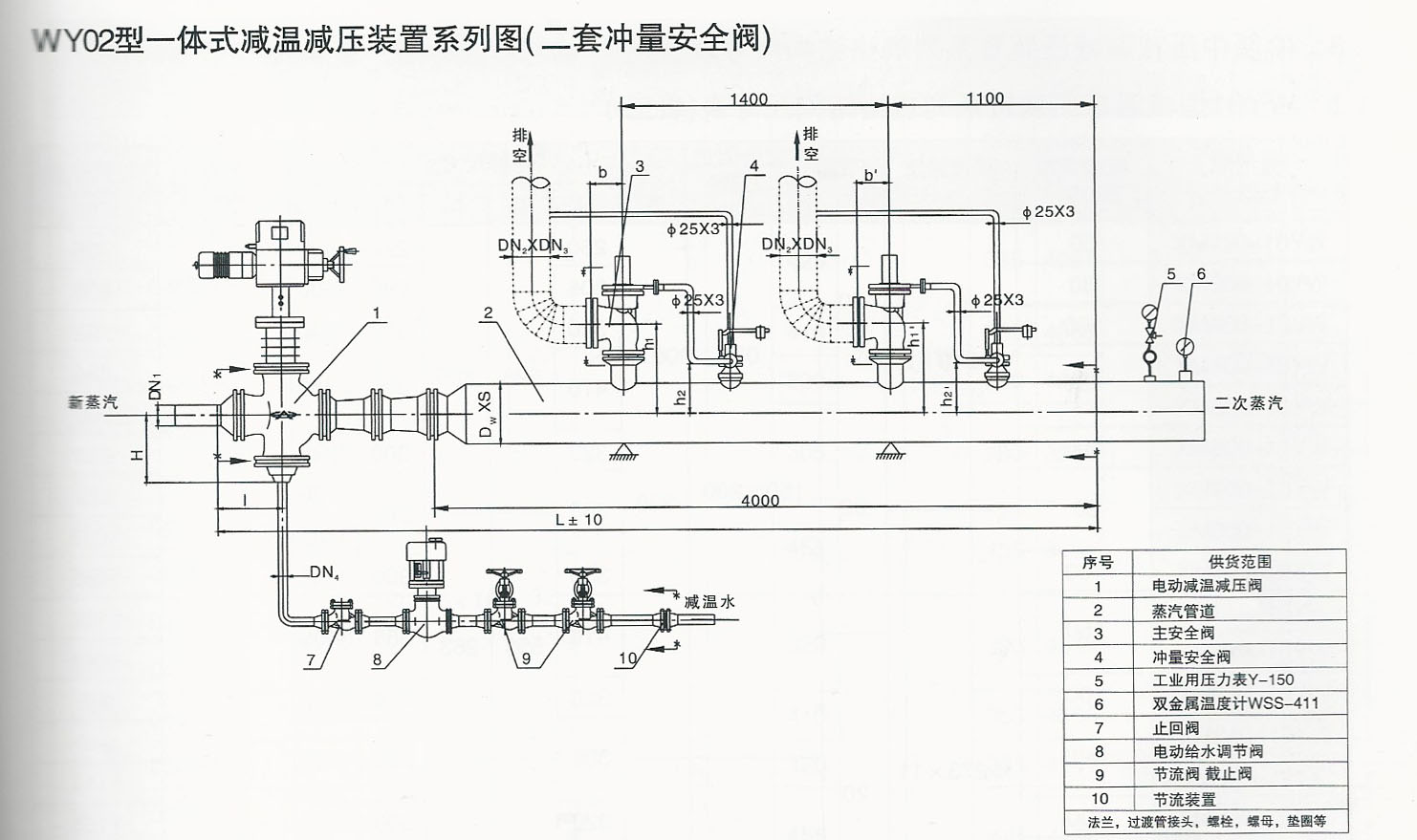

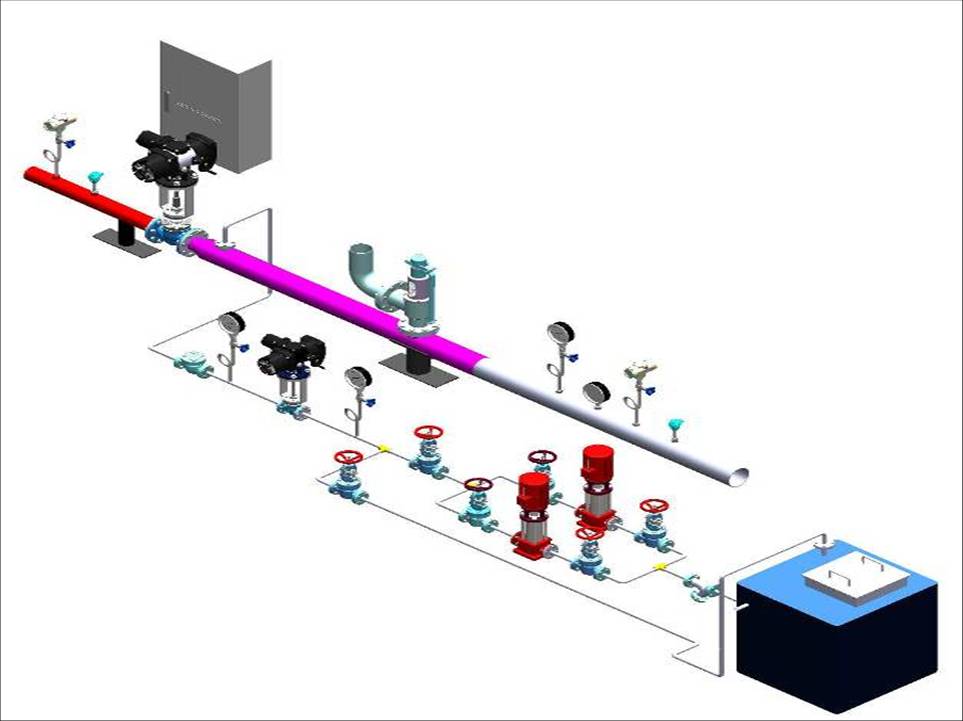

     減溫減壓裝置由減壓系統（減壓閥、節流孔板等）、減溫系統（高壓差給水調節閥、節流閥等）、安全保護裝置（安全閥、止回閥）等組成，主要特點如下：

     1）、采用減溫、減壓分體閥結構，使蒸汽先減壓；然后單獨減溫，分別在不同系統內完成，該裝置的長度提高了運行的可靠性，便于壓力、溫度的獨立調節。

    2）、減壓系統：采用三種不同結構形式的減壓閥

    ⑴采用直行程籠式減壓閥結構，多用于t≤400℃,P≤2.5MPa，介質經多個小孔節流減壓，閥內可設多級節流降壓，增加閥體使用壽命，保護了閥座及閥體免受沖擊，延長了閥門的使用壽命，同時也降低了裝置的噪音。

    ⑵雙座減壓閥多用于t≤450℃,P≤4.3MPa的常規減溫減壓裝置。介質節流通道為雙座形式，流通面積大，閥桿節流處堆焊硬質合金，閥桿材料多為不銹鋼或氮化鋼，經過數十年考驗，雙座減壓閥只要在上述參數范圍內使用，沒有發生過異常問題。雙座閥不平衡力小、調節范圍廣、動作平穩，不會出現卡死現象。減壓閥密封表面堆焊鈷基ERCrMn-C-15，抗高溫、抗沖刷；閥座和閥瓣采用配合研磨，密封性能好。

 ⑶柱塞式單座減壓閥，多用于壓力≤9.8MPa、溫度≥4500C或更高參數。該閥屬引進改進型產品，閥桿、閥瓣為一整體，在閥瓣處開具多個能將汽流分解成多股梅花狀流道，能使閥內不出現強烈振動并能降低噪音，閥內設置有曲線型多孔鐘罩，防止蒸汽直接沖擊閥體內表面，具有噪音低，振動小，密封性好，降壓效果和調節特性好，使用壽命長等特點。熱電廠等已采用，反映良好。

    3）、減溫噴水系統：采用特殊結構的噴嘴，可配置兩種結構形式的閥門

混合管內設霧化噴嘴，減溫水通過調節閥噴入管道，可靈活設置不同類型的噴水裝置，包括螺旋霧化噴嘴等。減溫給水壓力僅需Pb≥0.6P2+0.3MPa；

    ⑴噴嘴，我公司生產的減溫減壓裝置，最 具特色的就是噴嘴，減壓后的蒸汽進入減溫系統，最早采用的是“笛形”管式噴嘴，“笛形”管噴嘴噴出的減溫水呈柱狀噴射，混合段較長，且霧化效果不好，二次蒸汽容易帶水，影響蒸汽品質。

    ⑵我公司吸收國外技術，特殊設計了軸向旋流式機械霧化噴嘴，此噴嘴由噴嘴體、旋流片、水盤等零件組成。水在噴嘴內經水盤，旋流片高速旋轉噴水后即成霧狀噴出，與高溫蒸汽很快混合，達到二次蒸汽所需的溫度。旋流片噴嘴特點是水與蒸汽混合的時間短，混合充分，不易堵塞；避免了出口蒸汽帶水，保證了二次蒸汽品質。

    ⑶配置給水分配閥，給水分配閥有兩路通道，一路經噴嘴通向減溫器，達到降低二次蒸汽溫度的目的，另一路通向除氧器。常規減溫減壓裝置按此配置。

    ⑷配置調節閥，調節閥出口直接經噴嘴通向減溫器，降低二次蒸汽溫度，小流量噴水（≤1.5t/h）時，適用普通調節閥；高壓旁路，低壓旁路及特殊減溫減壓裝置則選擇多級節流高壓差調節閥。用戶可以任意選取減溫系統中閥門結構形式。

    4）、閥流量特性：直線或修正等百分比特性曲線，可在全行程范圍內精 確控制，保證二次蒸汽在10~額定出力范圍內，設備長期穩定運行。

    5）、溫度給水調節系統采用直行程高壓差調節閥+霧化噴嘴或可調噴嘴，噴射流速可恒定在18～23m/s，從而在蒸汽較小流量下，也能達到的霧化效果。能合理分配給水系統上的壓差；同一口徑的高壓差給水調節閥有不同的流置系數Cv值可供選擇，使溫度調節系統的調節靈敏度及精 確度大大提高。

    6）、電動減壓閥、電動給水調節閥配用直行程電動執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度及精 確度?？烧{(diào)噴嘴直接安裝在混合管道上，減少了占地面積。
