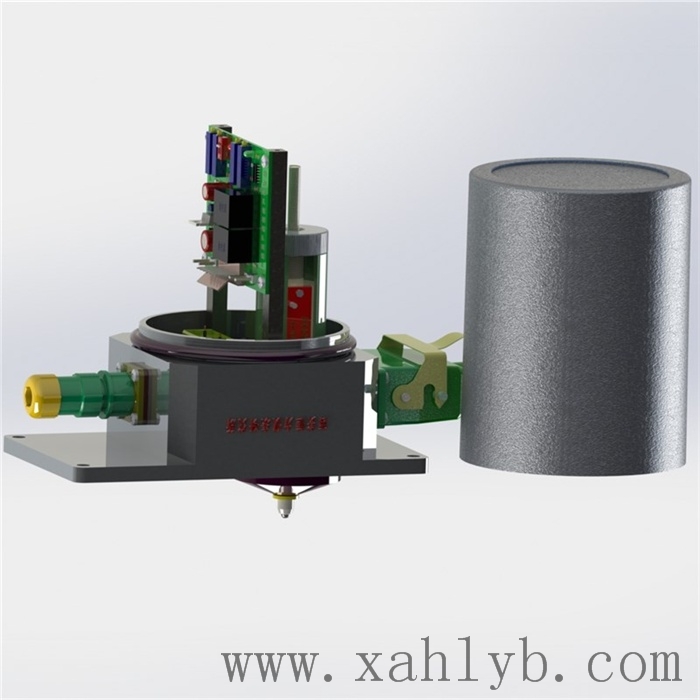

ZKJ執行器位置反饋模塊ZWF-B-5100

ZKJ執行器位置反饋模塊ZWF-B-5100

   一、 型號說明：
         XWF-B型可直接替換旋轉（齒輪）式位置發送器。如上海、天津、大連等廠電動執行機構。
         ZWF-B型可直接替換差動變壓器式位置發送器。如上海、大連、西安等廠電動執行機構。

          ZKJ執行器位置反饋模塊ZWF-B-5100

   二、 特點：
         1， 該產品輸出信號穩定，且同原位置發送器的安裝尺寸及接線一樣，通用性好。
         2， 采用電限位保護電路，采樣電壓取自的導電塑料電位器（使用壽命長）。
         3， 線路板采用接插件方式連接，更換方便。
         4， 采用管螺紋方式封裝，防水、防塵性能好。
         5， 調試方便，不存在假零位現象。

   三、 工作原理：
         該電路是一個V/I反相比例放大器，輸入的可變電壓取 之于經過二次穩壓的導電塑料電位器，它是以直流24V為工作電源以       滿足輸出0~20mA的標準電流信號，適應750Ω~1.5KΩ的負載要求。

         ZKJ執行器位置反饋模塊ZWF-B-5100

   四、 技術參數：
         1， 輸出信號：0~10mA DC(II型)、4~20mA DC(III型)。
         2， 負載電阻：II型<1.5KΩ、 III型<750Ω。
         3， 電源電壓：220v AC。
         4， 繼電器負載電流：10A  AC。
         5， 電限位動作值：上、下限位點任意可調。
