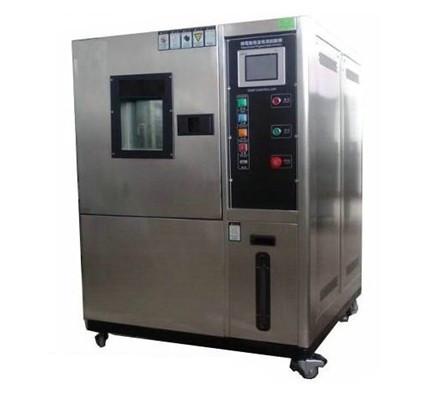

TJ-CK-150L恒溫恒濕試驗箱 高低溫試驗箱 溫濕度老化試驗箱 環境老化試驗箱

一、技術指標：

1

型號：TJ-CK-150L

2

試驗槽溫度范圍:－40℃~ +150℃

3

試驗箱尺寸：500*600*500mm

4

外箱尺寸：1280*1500*1920mm

5

濕度范圍：20～98%R.H

6

溫度分辨率：0.01℃

溫度偏差：±1℃

7

溫度均勻度：≤ 2℃

溫度波動度：±0.5℃

8

濕度分辨率：0.1%R.H

濕度偏差：±2%R.H

9

濕度均勻度：≤ 3%R.H

濕度波動度：± 2%R.H

10

升溫時間：-40℃→+150℃ 全程平均≧3℃ /min

降溫時間：150℃→-40℃  全程平均≧1℃ /min

二、測試標準：

1

1.GB/T 2423.1-2008/IEC6008-2-1-2007 電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫

2.GB/T 2423.2-2008/IEC6008-2-2-2007 電工電子產品環境試驗第2部分：試驗方法 試驗B：高溫

3.GB/T 2423.3-2006/IEC6008-2-28:2007 試驗Ca:恒定濕熱試驗方法

4.GB/T 2424.5-2006 電工電子產品環境試驗 溫度試驗箱性能確認

5.GB/T 2424.6-2006 電工電子產品環境試驗 溫度 濕度試驗箱性能確認

6.GB/T 2424.7-2006 電工電子產品環境試驗 試驗A和B(帶負載)溫度試驗箱的測量

7.GB/T 2423.22-2008 電工電子產品環境試驗 試驗Nb：規定溫度變化速率的溫度變化

8.GJB 150.3A－2009 高溫試驗方法

9.GJB 150.9A-2009 濕熱試驗方法

10.GB/T 5170.18-2005 電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備

12.GB/T 10586-2006濕熱試驗箱技術條件

三、關鍵配件說明：

配件名稱

數量

型號和產地

用途說明

內箱

1

內箱國產304鏡面不銹鋼

304鏡面不銹鋼材料具有很好的耐生銹、耐腐蝕能力

控制器

1

TEMI880

是整臺設備的控制中心，設備運行靠它指揮運行

壓縮機

1

法國泰康

是制冷系統的心臟。它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力，從而實現壓縮→冷凝(放熱)→膨脹→蒸發(吸熱)的制冷循環。根據低溫范圍和內箱大小匹配不同的壓縮機

冷凝器

1

訂制

分風冷式和水冷是，對冷凍系統降溫保駕護航，保證冷凍系統溫度保持在安全范圍，否則冷凍系統會停止工作，嚴重的會燒壞壓縮機

蒸發器

1

訂制

低溫的冷凝"液"體通過蒸發器，與外界的空氣進行熱交換，"氣"化吸熱，達到制冷的效果

節流閥

3

意大利或美國

因?yàn)檎麄€(gè)系統是均壓的，而制冷系統冷凝部分是高壓的，節流閥是控制制冷劑合理分配給蒸發器，讓蒸發器處于正常的制冷工作狀態，節流閥的好壞決定其使用壽命

油分離器

1

美國艾默生

為了防止沒有蒸發的液體直接進入壓縮機,造成壓縮機液擊現象。
　　壓縮機的潤滑油會有一部分隨著壓縮機的工作而被排入高壓倉進入高壓管，這樣系統中就會有潤滑油的存在，其實油也是和制冷劑一起在系統中循環的，最后回到壓縮機，但是有些系統不允許有油或者系統設計的可能會回油不好，這樣會造成壓縮機缺油而損壞，這樣就會安裝一個油氣分離器，把油和氣分離開來，油直接回到壓縮機，從而保證了系統的正常運行

干燥過濾器

1

美國艾默生

對冷凍系統中的所有雜質進行過濾，不要擔心經常換，干燥過濾器的使用壽命在7-10年

中間繼電器

日本歐姆龍

用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。

交流接觸器

用主接點來開閉電路，用輔助接點來執行控制指令，是自動控制系統中的重要元件之一

四、箱體組成結構：

1

內箱材料：SUS304#鏡面不銹鋼板，1.2mm厚

2

外箱材質：SUS304#不銹鋼板，1.0mm厚或冷軋鋼板烤漆處理，1.2mm厚

3

保溫材質：硬質聚氨酯硬質發泡+玻璃纖維，厚度100mm厚

4

試驗箱組成：測試區、冷凍區、風機、電熱、電氣、控制器

5

溫濕度控制：電熱、加濕、風機，蒸發器、PT-100傳感器

6

箱門及觀察窗：單開門防爆把手、防凝露電熱裝置，真空自動除霧透明帶照明燈觀察窗，尺寸230X270mm或由客戶觀察窗尺寸

7

密封條：耐高溫硅膠密封條

8

引線測試：開Φ50mm的測試孔或由客戶測試孔尺寸，并附上相應保溫隔熱配件及的密封軟塞

9

樣品架：箱內設置可隨意調整的樣品分度架及樣品放置托盤架，標準配置2塊，每塊承重10KG均勻分布

10

箱體移動：箱體底部安裝移動腳輪及定位腳杯

11

總重量：150KG

五、冷凍系統:

.1

壓縮機：法國泰康省電型全密閉式工業用低溫壓縮機

2

蒸發器：翅片管式換熱蒸發器

3

油分離器：將壓縮機排出的高溫高壓制冷劑氣體混有冷凍油滴分離出來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用

4

干燥過濾器：吸收制冷系統制冷劑中的殘留水分、酸性物質，并過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作

5

電磁閥：進口、高穩定性電磁閥

6

制冷劑：采用環保制冷劑R 404a/R 23作為本制冷系統的制冷介質

7

冷凝器：采用風冷式,附散熱馬達裝置或水冷式盤管

8

低溫系統：采用二元冷凍回路,降溫速度快

9

節流膨脹系統：毛細管容量控制之冷凍系統

六、加熱加濕、除濕系統:

1

加熱管：采用進口不銹鋼 SUS#316或鎳鉻合金電加熱器

2

加熱控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

3

加濕桶：采用SUS#304不銹鋼制成,并附有水位觀測窗及水位電磁閥外加濕方式

4

濕熱恒定方式：加溫,降濕,加濕,除濕系統完全獨立，智慧型自動加溫、加濕功能，壓縮機啟動除濕和恒溫，P.I.D控制達到所需要的溫度和濕度

5

補水方式：加濕用水采用回收或不回收、自動補水系統，25L內藏式抽屜式水箱

6

供水方式：水泵提升

七、空氣風量循環系統：

1

試驗樣品放置在測試空間內，需要保證樣品表面溫度及濕度的均勻性，必須對測試空間氣流進行強制循環。本設備內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的

2

采多翼離習式風扇及密封型馬達,不易失油及束心

3

擴散重直,水平交換,弧型循環送風方式

4

可調式側吹出風口及護網回收口

5

特殊訂制可調式百葉送風循環系統

八、安全保護系統:

1

附有無熔絲保護開關

2

制冷系統：壓縮機過熱、過流、超壓，冷凝風機過熱保護

3

試驗箱：極限超溫，風機、電機過熱繼電器保護

4

加濕系統：加濕熱管干燒、供水異常、排水異常,缺水異常保護

5

電源：漏電保護，超載及短路保護

6

溫濕度過零點閘流體功率控制器保護

九、設備工作環境：

1

環境溫度：0～35℃

2

環境濕度：0%RH～95%RH，非冷凝

十、設備使用需求：

1

使用場地：地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源

2

場地地面承重能力 ：不小于200kg/m2；設備周圍留有適當?shù)木S護空間,使用場地適當考慮設備排水問題

3

設備用電：380V±10%,50ＨZ±1ＨZ，獨立配置相應容量的空氣或動力開關，設備配線長約3米

4

設備功率：9KW

5

設備用水：電阻率≥500Ω·m
