一

、概述

本控制器可以廣泛使用在高、低層辦公和居民的生活消防供水、賓館和大型公共建筑、企業的生產生活用水、供熱和空調系統中的循環用水、農林噴灌水、園林噴灑水、自來水廠、供水站增壓系統、輸油管道增壓系統、原有供水系統改造（替代高位水箱、氣壓和水塔供水）、純水輸送；中水輸送、污水處理中的加藥（酸或堿）控制和水池溶氧量的風機控制等等。

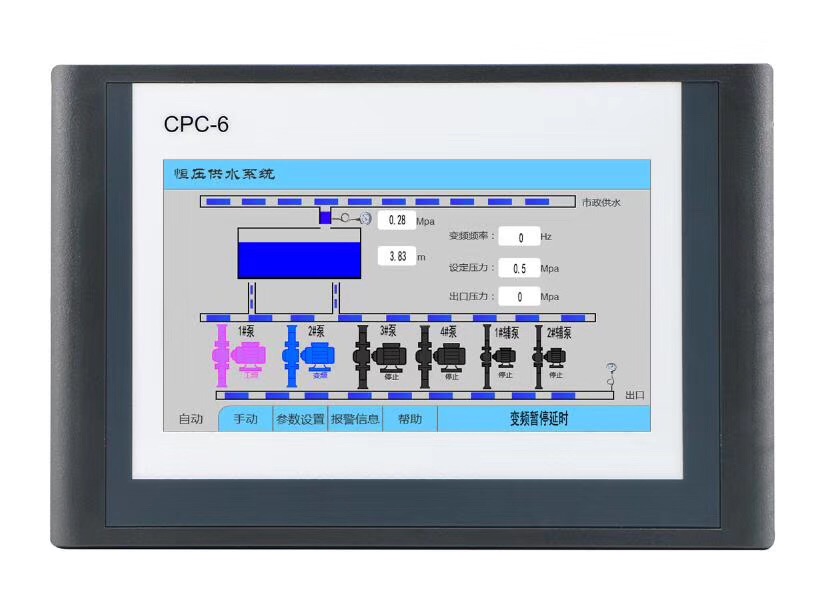

CPC系列控制器是一種新型的可編程控制器。我們的CPC系列控制器像變頻供水電柜中的一個“交流接觸器”一樣應用簡單、接線方便的愿望現已實現，能使調試人員和用戶很方便理解變頻恒壓供水的原理。本控制器有一下特點：

◆ 兩種壓力設定，生活用水和消防用水兩種壓力智能切換；

◆ 外部水池、水泵抽真空?qǐng)?bào)警；

◆ 小流量工作方式多種選擇；

◆ 增泵延長，減泵延長；

◆ 內置PID調節；

◆ CPC-6支持兩種參數修改的方法，一種是直接在觸摸屏上修改，另一種是通過ModBus 遠程修改。

CPC-6的參數可以直接從觸摸屏上修改，不需要特殊儀器或?qū)I(yè)編程人員。外圍所配的遠傳壓力表與常規壓力傳感器相比要更加節省

2、工作流程

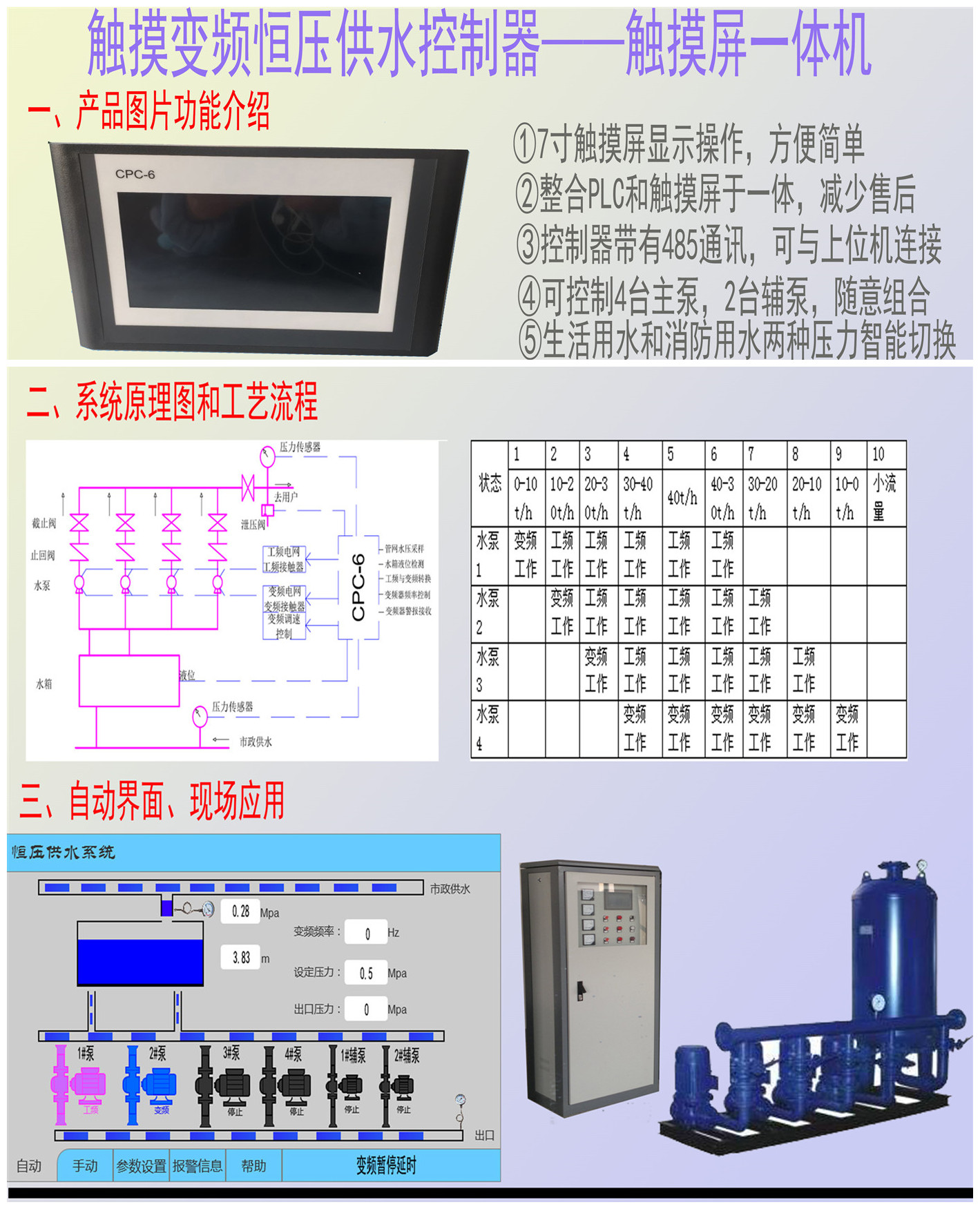

下表為四臺水泵的工作流程（假設每一臺水泵的流量為10t/h）

狀態	1	2	3	4	5	6	7	8	9	10
	0-10t/h	10-20t/h	20-30t/h	30-40t/h	40t/h	40-30t/h	30-20t/h	20-10t/h	10-0t/h	小流量
水泵1	變頻工作	工頻工作	工頻工作	工頻工作	工頻工作	工頻工作
水泵2		變頻工作	工頻工作	工頻工作	工頻工作	工頻工作	工頻工作
水泵3			變頻工作	工頻工作	工頻工作	工頻工作	工頻工作	工頻工作
水泵4				變頻工作	變頻工作	變頻工作	變頻工作	變頻工作	變頻工作



三、主要技術性能和特點

1、數據設定部分：

向用戶開放多個可編程參數，詳見參數表。這些參數包含了恒壓供水系統各種工況所需的參數。根據實際工況對相應參數修改，可達到運行條件。

2、操作部分：

根據參數表的指導，便可以進行用戶參數的設定。

3、可靠性：

系統應用高性能的單片機集成系統，運行性能穩定可靠。斷電記憶參數理論上可保持一百年，讀寫次數超過一百萬次。

4、設計合理：

水泵是按先開先關的原則運行，負荷均勻。小流量工作方式使供水系統更具有壓力穩定性和能源的節約。

5、CPC-6具有9路開關量輸入、12路開關量輸出、兩路模擬量輸入及1路模擬量輸出，并 有兩路通信，其中一路從站可用于上位機監控，一路主站預留。

6、端子排列及功能：
