詳細信息（廠家全國直銷給排水控制器廠家全國直銷雄華給排水控制器）

產品用途： 給排水控制
加工定制： 是
品牌： 雄華
型號： XHPS-20P

常州市雄華自動化設備有限公司

智能給排水控制器

XHPS-20P

一、特點

·XHPS-20P是為給排水控制而專門設計的控制器，該控制器體積小、顯示直觀、功能強、操作簡單。在現場無需專門的軟件操作人員就可以直接修改參數，以適應現場的不同工作要求。

·有五個輸入點：高、中、低液位和兩個故障信號；

·有四個輸出點：控制水泵運行和輸出運行信號，繼電器觸點帶負載能力為250V2A；

·程序具有自動除銹功能；水泵的輪流工作時間可調；故障自動切換；液位信號延時等功能，是普通電路做的控制箱沒有的功能

·記憶保存時間長達10年；

·液位檢測采用低壓電采樣，避免強電信號對液位開關觸點的氧化作用，有效延長浮球使用壽命，有效保證設備整體的可靠性。

二、功能

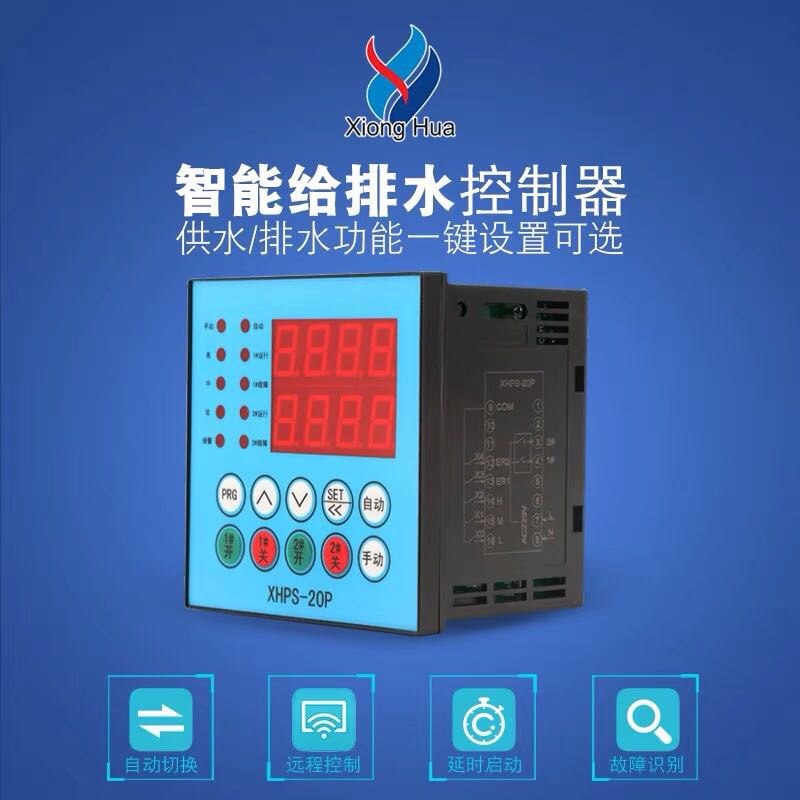

XHPS-20P 面板圖

1、面板布置（見面板圖）

a、數碼顯示上面窗口:正常工作時顯示內部定時器代碼；編程狀態時最左邊

一位是符號位，中間兩位是代碼位，右邊一位是時間單位

位代碼（0-表示0.1秒，1-表示秒，2-表示分）。

下面窗口:顯示運行的時間；編程時顯示參數值。

b、指示燈：高、中、低指示液位高、中、低狀態。

手動、自動指示當前的工作模式。

報警指示當前運行中的水泵或液位傳感器故障指示。

1#運行/故障指示當前1#水泵在運行或故障

2#運行/故障指示當前2#水泵在運行或故障

c、[PRG]鍵：用于進入或退出編程模式；

連續按三秒則進入或退出編程模式。

d、[∧]和[∨]鍵（增和減鍵）：按一次相應功能碼或數據增/減“1”。

e、[SET/《] 鍵：在編程時作移位/確認鍵；點動按鍵則移動數據位；連續按1.5秒則

確認輸入的數據。

f、[自動] 鍵點擊該鍵就進入自動控制模式。

[手動] 鍵：點擊該鍵就進入手動控制模式。

g、1#開/關：在手動控制模式時可直接開或關1#水泵；

F、2#開/關：在手動控制模式時可直接開或關2#水泵

2、端子功能

端子名稱	端子編號	端子功能	端子名稱	端子編號	端子功能
COM	9	輸入公共端	COM0	6	輸出公共端
X0	16	低液位輸入	Y0	5	輸出控制1#水泵
X1	15	中液位輸入	Y1	4	輸出控制2#水泵
X2	14	高液位輸入	L、N	7、8	交流電源220V 50Hz輸入端
X3	13	1#泵故障輸入
X4	12	2#泵故障輸入

三.編程及功能表

1、連續按[PRG]鍵三秒：進入編程模式，上數碼窗顯示“P000”

下數碼窗顯示“XXXX”參數值.若連續按[PRG]鍵三秒則退出編程模式。

2、進入編程模式后，上數碼窗顯示“P000”，數碼的最后一位在閃爍，按[∧]、[∨]或[SET/《] 鍵可以選擇功能號，選定了功能號后連續按[SET/《] 鍵三秒鐘，下數碼窗的最右邊位會閃爍，在等待修改參數。

3、按第2條方法編程完畢后，連續按[PRG]鍵三秒鐘后就返回到正常工作狀態。參數詳見功能表。

4、參數設定舉例

上面窗口:正常工作時顯示內部定時器代碼；

編程狀態時

左邊位是符號位，

中間兩位是代碼位，

右邊一位是時間單位

位代碼

0-表示0.1秒，

1-表示秒，

2-表示分

上圖實際設定值水泵定時輪流工作時間為“60分鐘”

功能表

功能名稱	功能號	定時器	范圍	單位	出廠值	說明
輸入上位延時時間	P00	1	0－29999	0.1秒	0 0030	信號延時
輸入中位延時時間	P01	2	0－29999	0.1秒	0 0030	信號延時
輸入下位延時時間	P02	3	0－29999	0.1秒	0 0030	信號延時
水泵定時輪流工作時間	P03	4	0-29999	分	2 0120	設定為0，則不輪換工作。
單泵連續工作達不到設定值，延時啟動備用泵	P04	5	0－29999	分	2 0030	設定值為0，不延時啟動備用泵
防銹延時時間	P05	6	0－29999	分鐘	2 4320	設置為0:無防銹功能。
防銹工作時間	P06	7	0－29999	0.1秒	0 0050	設置為0此功能無效
工作方式選擇	P09		0-1	-		0-給水模式：中開高停（低開兩臺） 1-排水模式：中開低停（高開兩臺）
輸入點常開常閉選擇	P12		0-255	-	0	0表示所有輸入點都常開。 0（所有常開）、1（X0常閉）、2（X1常閉）、4（X2常閉）、8（X3常閉）、16（X4常閉）、32（X5常閉）、64（X6常閉）128（X7常閉），設定20（4+16）X2和X4常閉
定時器序號下限	P13		0－10	-	3	定時器工作顯示
定時器序號上限	P14		0－10		6	定時器工作顯示
