1 產品概述

BWL-Z型低壓成套開關和控制設備是廣東巨正上電氣有限公司吸取同行業多種類型低壓成套開關設備和控制設備的優點，結合國內行業的具體情況，開發出的通過國家試驗站型式試驗的智能型交流低壓成套開關和控制設備;產品結構高度參數模塊化設計， 適應市場各種電氣方案， 柜體組合靈活，安全可靠性高， 適用性強，結構新穎，易于維護等特點，適用于對低壓電能的接收， 分配和控制， 并可以對每條電路進行控制、保護和監測。根據客戶需求可以組成智能化和自動化系統，集成通訊，實現智能化無人值守的新一代智能型低壓成套開關設備和控制設備。

2 產品特點

■ 柜體框架由采用敷鋁鋅板壓筋的C型柱， 梁和鋁合金角位連接器構成，使柜架安裝簡單方便，且有效地阻斷了柜架的磁回路。 柱、梁上的壓筋增強柱架結構強度和柜體穩定性。

■ 柜體及抽出式單元采用模數化結構， 以E=25mm模數孔變化，配置及組合靈活方便;柜體有效安裝元件的高度為72E(1800mm)裝容單元密度高，適應各種元器件組合單元的安裝。

■ 拒體結構，功能單元，柜架等結構采用參數模塊化設計，保證每種設計得到標準化的參數模塊式方案， 同時采用模塊化三維軟件設計，含有不同的方案技術都適用于各種大型工業的市場需求。

■ 柱、梁、封板、抽屜及抽屜底板等關鍵零部件均采用敷鋁鋅板，其防腐能力和機械強度大大增強，滿足免維護的需要。

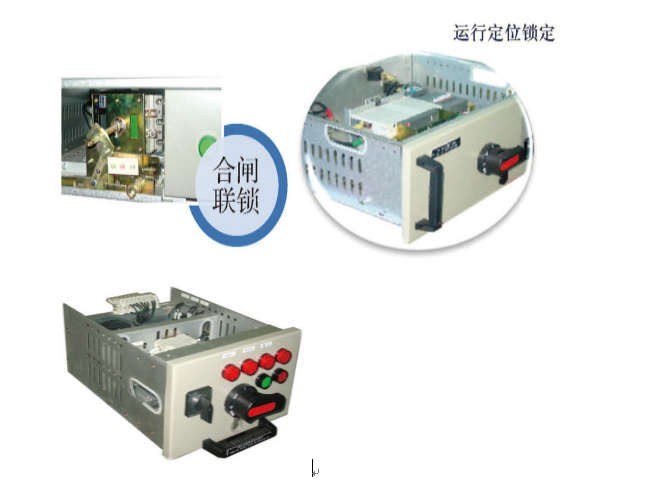

■ MCC 柜中使用范圍廣泛的面板式抽屜功能單元在合閘位置具有防誤操作保護的機械聯鎖。其防護等級IP40 。在試驗位置時防護等級為IP20。 抽屜面板具有三位置功能。 運行定位鎖定、 位置顯示和合閘聯鎖功能。 抽屜單元模數有以下規格可供選擇: 8E/4、8E /2 、6E 、8E 、12E 、16E 、18E 、24E。 (注: E=25mm E 為模數高度)

■ BWL 柜型智能化方案中通信系統采用國產化，開放式PROFIBUS 現場總線，與國產化的具有相同協議的器件很方便地組成智能化系統、從而實現主站通過總線對用戶(從站)進行四遙功能。
