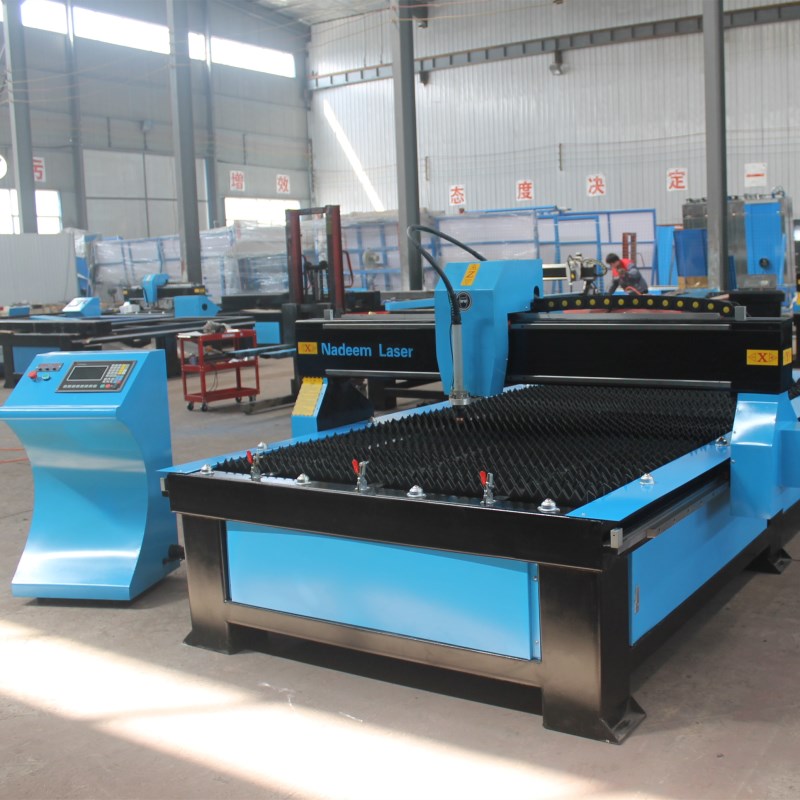

數控臺式切割機 等離子切割機

伺服高配1530數控臺式等離子管板一體機

主要配置：
1 重型機身，多立柱支撐，力學科學結構分布
2 高敏度弧壓調高 切割更準確，使用更簡單
3 斯達峰控制系統
4 高精度方軌
5 高精度1.25 膜 斜齒 齒條傳動 精度更高
6 伺服驅動
7 星寶減速機
8 startcam 套料軟件
9 立柱關鍵部件用 20mm 厚的無焊接一體化處理
10 獨立控制柜
11 多功能工具箱一套
12 8G U 盤
13 10套耗材
14 凱爾貝100i精細空氣等離子
15 機身全部做防銹處理
16 抗磨限位開關
17 牛眼輪
18 斜坡收料帶抽風機
19 質保2年
20 工作區域：1500*3000MM

一、本機的主要特點：
工業型臺式數控臺式等離子切割機，是針對金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形的下料切割。割口粗糙度可達25（▽3），切割后的割口面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、操作、維護非常簡便等優點，廣泛適用于各種機械制造業中作金屬板材的下料切割。配7″VGA液晶顯示器，系統帶自動診斷功能!
二、主要技術參數：
序號 項目指標 技術參數
1 橫向跨距 2200mm
2 有效切割寬度 1500mm
3 縱向?qū)к夐L(zhǎng)度
（導向面光潔度Ra≤3.2μm） 3500mm
4 有效切割長度 3000mm
5 凱爾貝100i等離子等離子切割厚度 0.8-25mm
6 割炬升降高度 0~100mm

7 切割速度 0-10000mm/min
8 切割表面粗糙度 12.5μm ≤Ra≤25μm
9 控制系統 上海交大2100B
10 凱爾貝100i華電源

逆變式空氣精細等離子CF100i電源

切割電流可以無級調節(20 - 100 A)，特別是100A為暫載率；相對于競爭對手，不會頻發過熱現象；

 切割電流預設值并數字顯示；

 顯示電源準備狀態、等離子電弧狀態及故障；

 鑰匙開關啟動電源，避免操作；

急停開關；
四、機械精度
序號 類別 項目 可達指標
1 導軌的安裝精度 導軌的直線度 ±0.1mm

2 導軌的平面度 ±0.1mm
3 兩導軌之間的平面度 ±0.1mm
4 機器精度 縱向有效行程 > 標稱尺寸50mm
5 橫向有效行程 > 標稱尺寸50mm
6 直線重復精度 ±0.2mm GB誤差≤±0.5mm
7 升降體調高行程 ≤100mm
8 切割速度 設定速度的±5%
9 機器綜合精度 邊長誤差 (四邊) ±0.1mm

整機綜合精度
（以上圖綜合圖形為準）邊長(四邊)1000╳1000
劃線速度500-800mm/min

10 對角線偏差 ±0.2mm
11 回原點偏差 ±0.1mm
12 對角線直線度 ±0.2mm
13 交點偏差 ±0.2mm
14 順逆直線偏差 ±0.1mm
15 整機定位精度 ±0.1mm

三、主要配置
序號 主要設備部件名稱 型號規格及描述 產地 單位 數量 圖片展示
1 數控切割機主機 雙邊驅動，
軌道一次調節成型 臺 1
2 數控系統 上海交大2100B
（工業系統） 上海 臺 1
3 伺服驅動 良好的速度控制特性，平滑控制，幾乎無振蕩;率，90%以上，實現恒力矩;低噪音;護，慣量低。 套 3
4 7級精度齒條 采用高精度齒條，精磨處理，大大減小了機器的累積誤差。使用發黑工藝，不易生銹 江蘇 米 3
5 X向圓軌 具有精度高、、免維護、壽命長、自除塵等 中國 根 2

6 工程拖鏈 用于固定電纜，具有耐高溫，耐低溫，、壽命長等特點。 韓國 副 2

備注：

項目涉及到的相關技術問題由雙方單位技術人員提供合理建議和意見，由雙方項目負責人負責協商修改。

為了使我們的設計方案實用、使設備達到合理性能，如貴公司針對該項目有不同見解和異議敬請與我們相關負責人取得聯系。

項目負責人：袁勇13706866208

本款機型為本月特別推薦款性能配置性價比極高5臺促銷。
