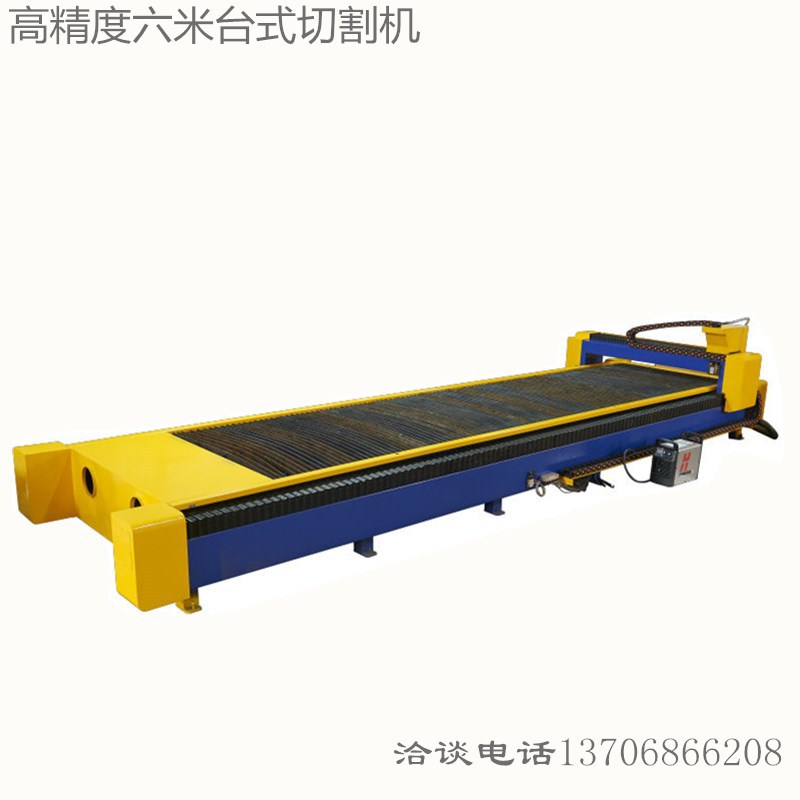

數控等離子切割機 臺式切割機 數控等離子臺式切割機

設備規格：

1、  產品指標
設備型號昌亨-3060

2、  有效切割寬度2200
導軌長度6000
有效切割長度6000
割距升降行程80
橫向調高體（組）1

3、 凱爾貝等離子電源：

等離子電源1等離子割炬

等離子氣體控制單元

SF200技術參數

備注：基于不同的切割材料、切割工藝以及行走機構，上述切割厚度與穿孔厚度會有所改變.

5:維宏系統:

6:自動編程套料軟件
切割厚度根據所選配等離子功率大小決定
機器顏色白色
設備外形尺寸（長*寬*高mm）6700*2300*1500
驅動方式齒輪齒條雙邊驅動
設備工作環境條件（1）數控系統：AC220V±5% 50HZ
功率：數控約3KW
等離子：380V
(2)工作環境溫度：0`C-45`C
相對濕度：90%無冷凝
周圍環境：5米內無沖擊震動
日工作時間：2班（16小時）

 設備精度1．直線定位精度：±0.2mm/10m

2．重復精度：±0.2mm
3．綜合劃線精度：±0.2mm
4．自動調高精度：±0.5mm

2、數控等離子切割機采用主要器件

序號產品部件名稱型號和規格制造商品牌
歸屬地基本功能指標頁碼
1數控控制系統斯達峰系統中國功能齊全，性能穩定
2自動編程套料軟件智格中國節省材料，操作簡單
3電控柜控制柜/電源柜/面板柜中國光藕隔離控制板，抗干擾能力強

4伺服電機驅動日本力矩大，經濟實惠

5減速機星寶日本星型結構，傳動精度高，平穩性好
6電器開關及繼電器施耐德法國性能穩定

7弧壓調高裝置HYD 臺灣控制精度高，性能穩定，抗干擾能力強
8防撞裝置昌亨中國性能穩定

9割炬升降裝置，升降電機，絲杠，雙圓柱直線滑動導軌

10數控機架華科中國臺式機架
11機身部件縱向導軌，齒條，墊塊，調節螺栓

12直線導軌臺灣上銀直線導軌臺灣精度高，耐用不變形

（備注）：項目涉及到的相關技術問題由雙方單位技術人員提供合理建議和意見，由雙方項目負責人負責協商修改。

     為了使我們的設計方案更加合理，如貴公司針對該項目有不同見解和異議敬請與我們相關負責人取得聯系。電話：13706866208
