數控管板一體機 數控管板一體 機龍門切割機

一、產品概述

1.1 產品概述

GB-4-6-10數控管板切割機，是昌亨科技有限公司設計的率、高精度的板材管材自動化切割設備，主要用于各種低碳鋼、不銹鋼等管材的切割?？梢郧懈畎宀钠矫婧蛨A管端面、圓管與平面相交面、及各種圓管與圓管、圓管與球面、圓管與曲面相貫的面。該機型外形美觀、結構緊湊、運行平穩、操作簡便。切割管徑范圍為50-320mm，切割管長范圍為6m。板材為4X10米厚度可根據需求選用火焰加等離子。

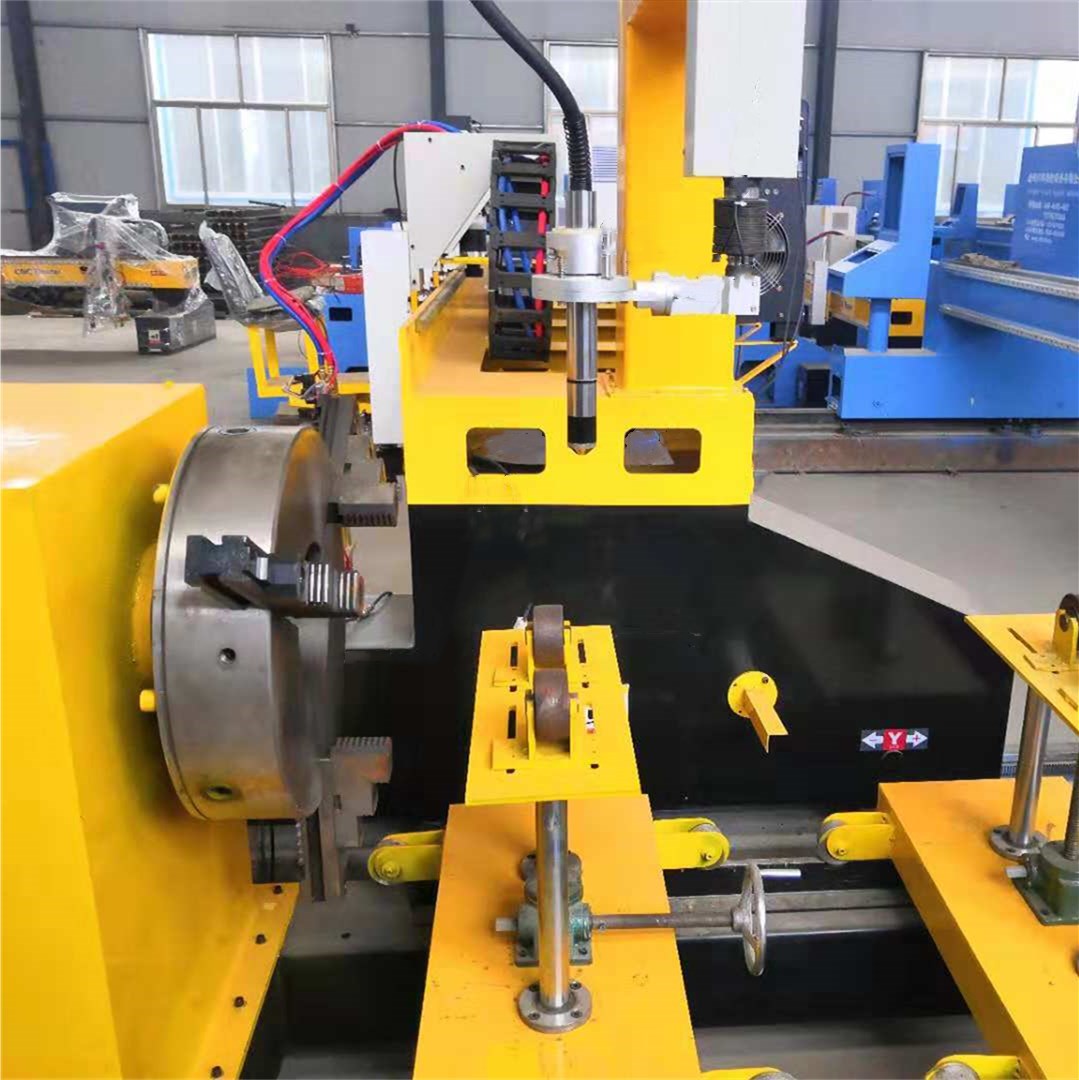

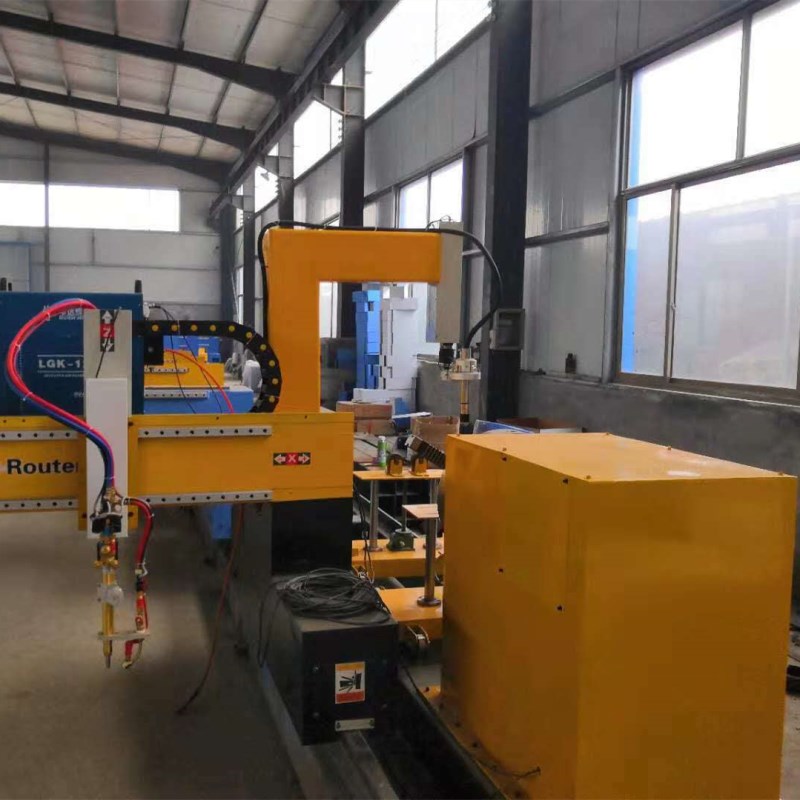

機器機械部分主要由龍門4X10米工作臺進行異形件切割、相貫線部分動力卡盤和切割頭等組成。工作臺和動力卡盤采用了整體設計、通過機械整體加工，使得縱向?qū)к壟c動力卡盤的軸心線保持平行，這樣大大地調高了機器的工作精度。在工作臺的側面上、下安裝有二根相互平行的直線導軌，導軌間安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動。動力卡盤通過伺服電機和同步帶輪，帶動卡盤旋轉，由卡盤帶動工件實現正、反向旋轉。切割頭是由雙伺服電機進行控制，可以作軸向和徑向偏擺。由系統控制這些運動軸的聯動，實現管子相貫線的切割

機器的旋轉裝置，采用了卡盤傳動，工作時只需直接將管子夾緊卡盤自動定好管子的軸心線，這樣使得管子的上下料非常方便

數控相貫線切割機，是以三軸數字控制系統為標準。整個機器多根運動軸的聯動由系統控制。三軸定義分別為：

Y軸：工件沿其中心線左右旋轉。

X軸：移動體沿工件軸向左右移動。

Z軸：割炬垂直升降。

機器的運動軸均由交流伺服電機驅動，系統控制采用工業計算機控制，全數字化，具有高穩定性及可靠性。

所有氣路均配有電磁閥、調節閥、可輕易實現人工智能控制切割程序。氧氣、燃?xì)饣虻入x子氣源，通過管路輸送到割炬。為了滿足各種切割工藝的需要，供氣系統采用了多組電磁閥用于控制各種氣流的通斷。各種氣體的工作壓力由調節器（或稱為減壓閥）進行調節。

1.2 產品技術描述

工作臺（X軸）：工作臺為整體框式結構、在工作臺橫梁的側面上、下安裝有二根相互平行的直線導軌，導軌間安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動

 卡盤旋轉裝置（Y軸）：通過伺服電機＋減速箱帶動整個傳動系統，由卡盤帶動工件正、反向旋轉。

 割炬座升降裝置（Z軸）：由交流飼服電機經過精密減速機帶動絲桿、滑靈傳動，實現割炬座上、下運動。直線導向機構，保證了移動體在移動過程的平穩性

控制系統采用相貫線切割系統，通過系統窗口進行人機對話，在“參數設置”界面下，用戶可根據加工要求設置各種參數，軟件在設計時已經設置了默認的參數值，用戶可以通過單擊“加載默認值”按鈕進行加載；將要切割的參數一次性輸入，系統將根據輸入的參數自動生成切割程序，實現連續切割。使得機器操作非常簡便單。

1.3 產品使用目的

傳統的管子加工均采用手工下料，工藝流程是：對相貫線軌跡放樣－制作模板－工件劃線－手工切割－對樣打磨，如此繁瑣的加工方法，不僅生產效率低，勞動強度高，而且產品質量差，無法保證工件相貫后均勻的焊縫。系列GB-4-6-10數控管板切割機，不僅生產效率高應用廣、勞動強度低，而且切割精度高，切割后的零件可直接進行焊接，保證工件相貫后的焊縫誤差＜1mm。因此該設備是管子加工的關鍵設備

 1.4 主要基本配置

1.1.1         主機跨距         4000mm

1.1.2         縱向?qū)к夐L(zhǎng)度         10000mm

1.1.3         數控等離子割炬     1組

1.1.4         弧壓調高裝置         1組

1.1.5         火焰割炬         1組

1.1.6         自動點火裝置         1組

1.1.7         驅動方式         雙邊驅動

1.1.8         管路傳動方式         橫向拖鏈、縱向拖鏈

1.1.9         中央集氣控制系統         1套

1.1.10       系統、操作臺方向         具體按用戶要求

1.1.11       采購方負責部分     切割平臺、沉重梁制作，安裝場地水泥基礎、縱向管路的傳動等基礎工作的施工將由需方安裝，供方提供圖紙指導

1.2.1         數控系統         上海交大F2300BX

1.2.2         等離子電源     華遠120A

1.2.3         驅動系統/伺服電機        伺服

1.2.4         精密行星減速機     HUWPERY

1.2.5         自動編程、套料軟件     方菱管板套料軟件

數控系統（上海交大）

CNC系統是上海交通大學開發的關于相貫線、等離子切割機的數控系統。該系統的界面設計、切割速度和運動控制結合國內外的技術、工藝性能，操作方便，是切割加工中具有一定智能化的系統。

功能和技術參數介紹

 主要硬件參數

·40G硬盤，采用工業控制工作主機

·INTEL2。4G處理器KS512M內存；USB接口；

·用于切割和運動邏輯的32路接口信號；

·2軸驅動輸出；

1.設備所使用的板材、型材、鑄、鍛件表面處理均達到GB8923－88(涂裝前鋼材表面銹蝕等級和除銹等級)中的St2級要求。每層漆膜厚度為25-30μm。設備表面防腐底漆涂二度，干膜厚度40um，最終表面油漆涂二度，干膜厚度每度40um；。油漆表面附著力符合GB9286中2級的檢驗規定。

2.設備表面油漆顏色由用戶定。合同生效后由用戶提供色卡或漆種顏色。設備表面油漆達到10年不褪色或脫落

項目涉及到的相關技術問題由雙方單位技術人員提供合理建議和意見，由雙方項目負責人負責協商修改。為了使我們的設計方案更加合理，如貴公司針對該項目有不同見解和異議敬請與我們相關負責人取得聯系。

電話：13706866208
