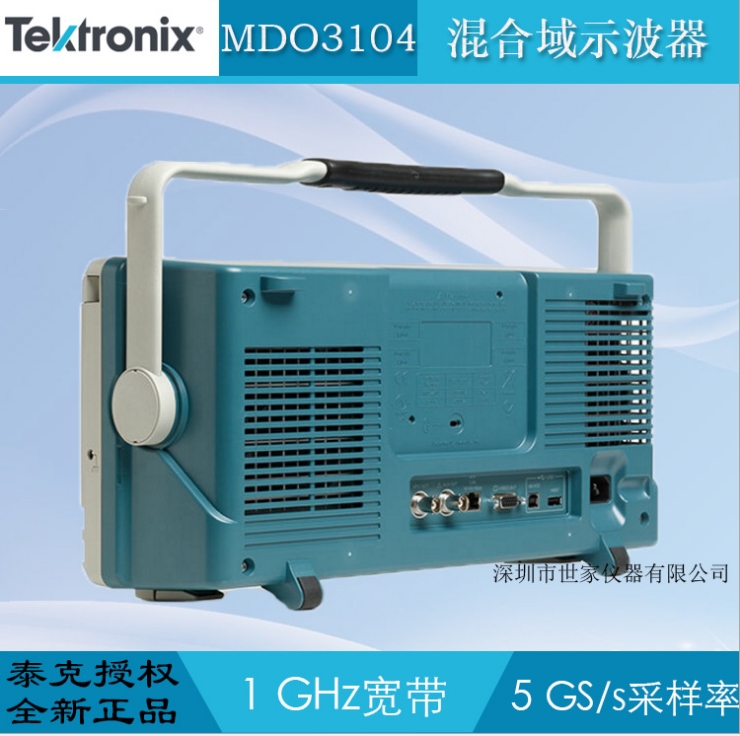

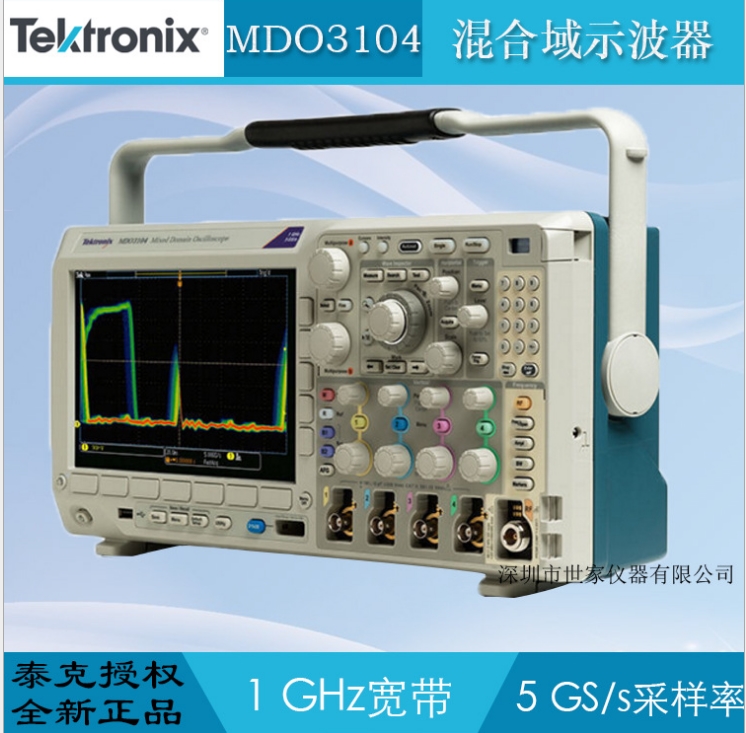

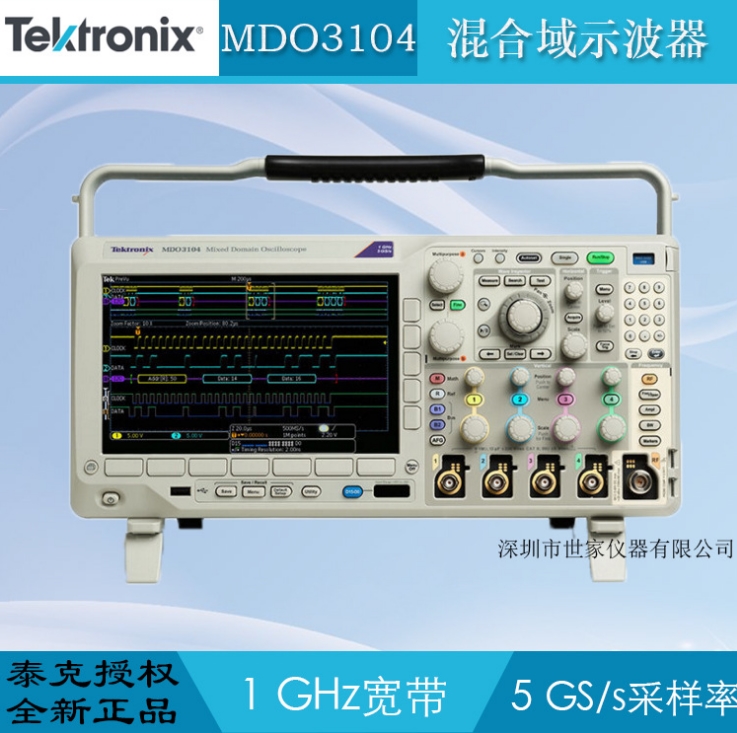

MDO3104 混合域示波器銷售美國泰克示波器

[MDO3104混合域示波

示波器

泰克示]

深圳市混合域示波器廠家

價格： 電議

物流： 廣東深圳市南山區| 賣家支付運費

可銷售總量： 100件

手機： 13554832690 郵箱： 3314474314@qq.com

傳真： 尚未完善 地址： 廣東深圳市

在線詢盤聯系廠家：13554832690 0755-82764004

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[MDO3104混合域示波示波器泰克示]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（MDO3104 混合域示波器銷售美國泰克示波器）

品牌： tektronix/泰克
型號： MDO3104
類型： 混合域示波
通道數： 4
帶寬： 500
加工定制： 否

產品簡介：產品名稱：MDO3014 混合域示波器

產品型號：MDO3014

廠商名稱：美國泰克

產品屬性：混合域示波器

商品描述：MDO3000 混合域示波器 (MDO) 系列。這是一種 6 合 1 示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器。MDO3000 系列可以定制及升級，您可以現在或在以后需要時增加儀器和性能。

產品詳細：主要性能指標

· 1.示波器

§ 分為 2 條模擬通道和 4 條模擬通道兩種型號

§ 標配：9 kHz - 示波器帶寬

§ 13 種預先定義的波形類型

§ 16 條數字通道

§ 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音頻標準等串行總線

§ 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

MDO3000系列混合域示波器主要性能指標

· 示波器

· 分為 2 條模擬通道和 4 條模擬通道兩種型號

· 1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 帶寬型號

· 帶寬可以升級（高達1 GHz）

· 高達5 GS/s 的采樣率

· 所有通道上 10 M點的記錄長度

· >280,000 wfm/s 的大波形捕獲速率

· 標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬

· 頻譜分析儀

· 頻率范圍

· 標配： 9 kHz - 示波器帶寬

· 選配： 9 kHz - 3 GHz

· 超寬捕獲帶寬，高達 3 GHz

· 任意函數發生器（選配）

· 13 種預先定義的波形類型

· 50 MHz 波形生成功能

· 128 k 任意波形發生器記錄長度

· 250 MS/s 任意波形發生器采樣率

· 邏輯分析儀（選配）

· 16 條數字通道

· 所有通道上 10 M點記錄長度

· 121.2 ps 定時分辨率

· 協議分析儀（選配）

· 支持 I²C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音頻標準等串行總線

· 數字電壓表（產品注冊后免費提供）

· 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

· 5 位頻率測量

MDO3000系列混合域示波器主要特點

· FastAcq? 高速波形捕獲速率，迅速發現難檢異常信號

· We Inspector? 控件，輕松導航及自動搜索波形數據

· 33 種自動測量和波形直方圖，簡化波形分析

· TekVPI? 探頭接口，直接支持有源探頭、差分探頭和電流探頭，可自動確定標度和單位

· 9 英寸 (229 毫米) WVGA 寬屏彩色顯示器

· 體積小，重量輕 - 僅厚 5.8 英寸（147 毫米），僅重 9.2 英*（4.2 公斤）

· 頻譜分析

· 為常用任務提供專門的前面板控件

· 自動峰值標記，識別頻峰值值的頻率和幅度

· 手動標記，實現非峰值測量

· 光跡類型包括：正常、平均、大保持和小保持

· 三維頻譜圖顯示，方便地觀察和深入了解緩慢變化的射頻現象

· 自動測量包括：信道功率、鄰道功率比 (ACPR) 和占用帶寬 (OBW)

· 任意函數發生功能

· 生產yu定義的信號，快速仿真設計中缺少的器件

· 捕獲模擬或數字輸入端信號，傳送到任意編輯存儲器，并從 AFG 中復制出信號

· 向任意信號添加噪聲，輕松地進行余量測試

· 混合信號設計和分析

· 自動觸發、解碼和搜索并行總線

· 多通道建立時間和保持時間觸發

· MagniVu? 高速采集，在數字通道上提供 121.2 ps 的精細定時分辨率

· 協議分析

· 觸發、解碼和自動搜索常用的嵌入式設計串行總線標準上的數據包級內容

· 導出協議解碼表，存檔測試結果

· 數字電壓表和頻率計數器

· 一目了然地迅速驗證電壓或頻率測量

· 圖形讀數，提供與測量穩定性有關的信息

· 可以升級

· 在需求變化或在預算允許時，隨時增加功能，提高帶寬或頻譜分析儀的頻率范圍

選配應用支持

· 功率分析

· 極限和模板測試

MDO3000系列混合域示波器技術數據

	MDO3012	MDO3014	MDO3022	MDO3024	MDO3032	MDO3034
模擬通道	2	4	2	4	2	4
模擬通道帶寬	100 MHz	100 MHz	200 MHz	200 MHz	350 MHz	350 MHz
上升時間（10 mV/格設置，50Ω 輸入終端）	4 ns	4 ns	2 ns	2 ns	1.14 ns	1.14 ns
采樣率（1 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
采樣率（2 個通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
采樣率（4 個通道）	-	2.5 GS/s	-	2.5 GS/s	-	2.5 GS/s
記錄長度（1 個通道）	10 M	10 M	10 M	10 M	10 M	10 M
記錄長度（2 個通道）	10 M	10 M	10 M	10 M	10 M	10 M
記錄長度（4 個通道）	-	10 M	-	10 M	-	10 M
帶有 MDO3MSO 選件的數字通道	16	16	16	16	16	16
帶有 MDO3AFG 選件的任意函數發生器輸出	1	1	1	1	1	1
頻譜分析儀通道	1	1	1	1	1	1
頻譜分析儀的標準頻率范圍	9 kHz - 100 MHz	9 kHz - 100 MHz	9 kHz - 200 MHz	9 kHz - 200 MHz	9 kHz - 350 MHz	9 kHz - 350 MHz
帶有 MDO3SA 選件的頻譜分析儀的可選頻率范圍	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz

	MDO3052	MDO3054	MDO3102	MDO3104
模擬通道	2	4	2	4
模擬通道帶寬	500 MHz	500 MHz	1 GHz	1 GHz
上升時間（10 mV/格設置，50Ω 輸入終端）	800 ps	800 ps	400 ps	400 ps
采樣率（1 個通道）	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
采樣率（2 個通道）	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
采樣率（4 個通道）	-	2.5 GS/s	-	2.5 GS/s
記錄長度（1 個通道）	10 M	10 M	10 M	10 M
記錄長度（2 個通道）	10 M	10 M	10 M	10 M
記錄長度（4 個通道）	-	10 M	-	10 M
帶有 MDO3MSO 選件的數字通道	16	16	16	16
帶有 MDO3AFG 選件的任意函數發生器輸出	1	1	1	1
頻譜分析儀通道	1	1	1	1
頻譜分析儀的標準頻率范圍	9 kHz - 500 MHz	9 kHz - 500 MHz	9 kHz - 1 GHz	9 kHz - 1 GHz
帶有 MDO3SA 選件的頻譜分析儀的可選頻率范圍	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz
