廠家直銷真空脫氣機控制器，操作簡單質保一年
[脫氣機控制器]
常州市真空脫氣機控制器廠家
[脫氣機控制器]
郵箱：
手機：
- 產品用途： 真空脫氣機控制
- 加工定制： 否
- 品牌： 雄華
- 型號： XH系列
真空脫氣機控制器說明書
一、 功能說明
1、 液晶面板顯示工作狀態、時鐘時間。
2、 顯示公司聯系電話。
3、 在面板上可以設定各項參數，操作設備。
4、 排氣方式有液位和時間兩種，液位方式中設有高中低三個液位控制信號輸入端，控制進水電磁閥和排水泵。排水泵除了低液位信號端開時停止工作，其他位置信號接通時均處于工作狀態；進水電磁閥在中液位信號端開時開始工作，到高液位信號接通時停止工作。
5、 設備自動工作時設有定時、遠控兩種工作方式
6、 控制器設有故障信號輸入、輸出等多種信號供用戶選擇使用。

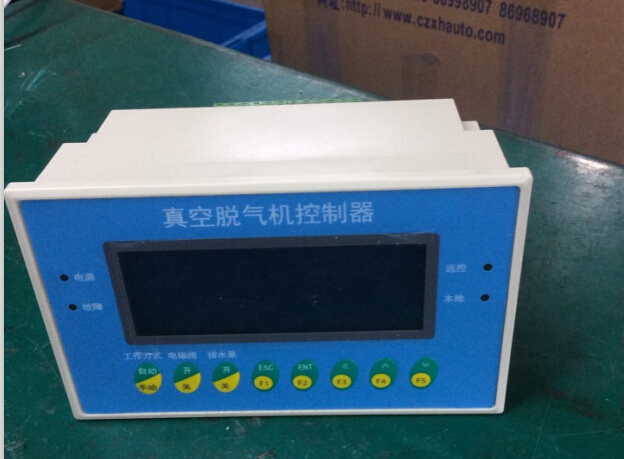

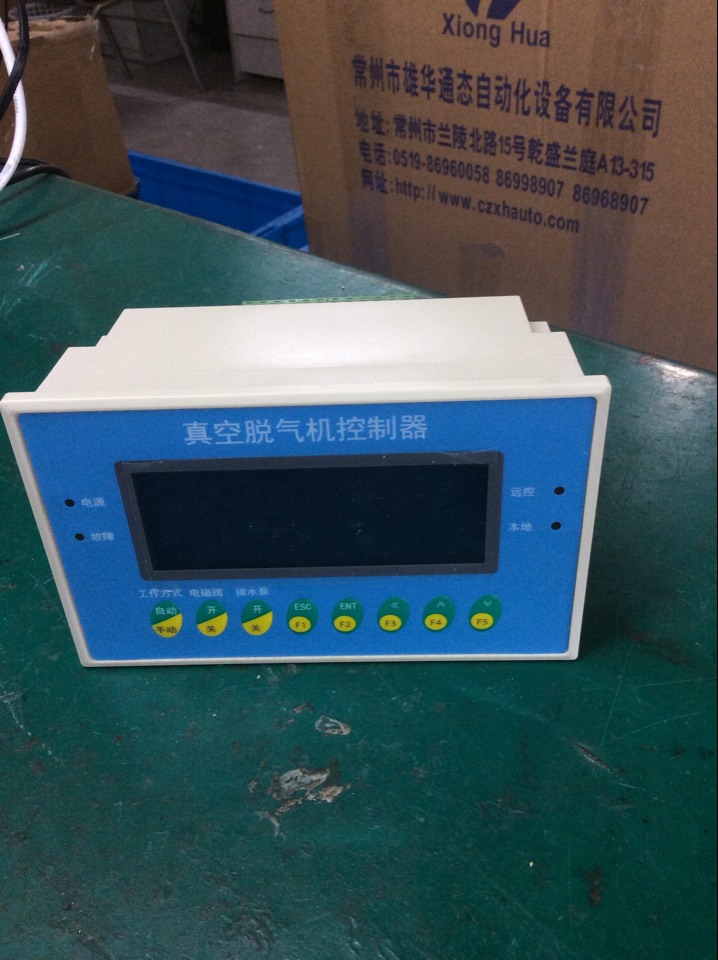

二、面板圖
面板布置圖介紹
1、 面板設有電源、故障、遠控、就地4個指示燈。
2、 液晶面板內顯示當前時間和工作狀態。
3、 “工作方式”鍵：選擇 自動/手動模式，手動模式：可以在面板上直接操作“電磁閥”和“排水泵”開和關。自動模式：可以按照設定時間或遠地控制設備開和關。
4、 “ESC”（F1）鍵：進入主菜單頁面、參數設定。
5、 “ENT”（F2）鍵：在主菜單頁面時進入故障查詢。在參數設定狀態時：進入或保存退出參數修改。
6、 “《/F3”鍵 ：在主菜單頁面時進入幫助信息查詢；在參數設定狀態時向左移位設定值 。
7、 “^\F4”鍵：在主菜單頁面時返回工作狀態頁面；在參數設定狀態時增大設定值 。
8、 “V\F5”鍵：在參數設定狀態時向減小設定值 。
三、端子功能
水位上升 水位下降
進水閥關 排水泵開 接通 高液位 斷開 進水閥關 排水泵開
進水閥開 排水泵關 接通 中液位 斷開 進水閥開 排水泵開
進水閥開 排水泵關 接通 低液位 斷開 進水閥開，排水泵關
| 功能名稱 | 功能號 | 范圍 | 單位 | 出廠 設定值 | 說明 |
| 時鐘設定 | 00 | 00000 | 24小時制 | 北京時間 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時開機時間1 | 01 | 00000 | 24小時制 | 00800 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時關機時間1 | 02 | 0-9999 | 24小時制 | 01500 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時開機時間2 | 6 | 00000 | 24小時制 | 00000 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時關機時間2 | 7 | 0-9999 | 24小時制 | 00000 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時開機時間3 | 8 | 00000 | 24小時制 | 00000 | 位無效、第二、三位小時、第四、五位分鐘 |
| 定時關機時間3 | 9 | 0-9999 | 24小時制 | 0000 | 位無效、第二、三位小時、第四、五位分鐘 |
| 液位輸入延時 | 03 | 0－99999 | 0.1秒 | 000030 | 高、中、低液位開關信號輸入延時動作時間 |
| 本地/遠控選擇 | 04 | 0-1 |
| 00000 | 選擇00000為本地定時工作 |
| 故障輸入延時 | 05 | 0－99999 | 0.1秒 | 00020 | 故障信號輸入延時動作時間 |
| 輔助功能 | 19 |
|
|
| 客戶1234 廠家20000 |
| 輸入點開閉選擇 | 24 | 00000-000F3 |
| 00000 | 特殊要求設定見附表 |
| 累計時間 | 21 | 0-99999 | 天 |
| 設備工作時間累計 |
| 累計時間 | 22 | 0－99999 | 小時 |
| 設備工作時間累計 |
| 設定停機時間 | 23 | 0-99999 | 天 |
| 設定設備停止工作時間 |
| 廠家電話區號設定 | 13 | 00000 | 城市區號 | 00519 | 后四位有效 |
| 廠家電話位設定 | 14 | 00000 | 城市區號 | 08696 | 后四位有效 |
| 廠家電話后四位設定 | 15 | 00000 | 城市區號 | 00058 | 后四位有效 |
| 開機畫面延時 | 27 | 0－99999 | 0.1秒 | 00050 | 延時5秒 |
| 屏幕關閉延時 | 28 | 0－99999 | 0.1秒 | 00650 | 延時65秒 |
| 停機復位延時 | 29 | 0－99999 | 0.1秒 | 00050 | 延時5秒 |
| 高液位延時開泵時間 | 10 | 0-99999 | 0.1秒 | 00030 | 設定為0時，水泵不停止工作。 其它值是補水完成延時開泵 |
| 補水工作方式 | 11 | 0-1 | 無 | 0 | 0- 液位傳感器控制 1- 時間控制（進水閥開幾秒停幾秒） |
| 時間控制進水閥工作時間 | 16 | 0－99999 | 0.1秒 | 00050 | 工作5秒 |
| 時間控制進水閥停機時間 | 17 | 0－99999 | 0.1秒 | 00050 | 停機5秒 |
四、功能表設定
五、輸入輸出點屬性
| 項目 | 輸入 | 輸出 | |||||
| 液位信號、遠控 | 電源 | 電磁閥 | 排水泵 | 故障、運行信號ze | |||
| 電源規格 額定電壓/頻率 | DC12V | AC220V（±10%）50Hz/60Hz 200ms以內的瞬間斷電，機器繼續運行 |
| ||||
| 輸入電源保護 | （5Φ×20mm玻璃管保險絲） | 250V/2A | 250V/1A | ||||
| 輸入輸出信號電壓 | － | 220V±10% |
| ||||
| 輸入輸出信號電流 | 10mA/DC12V | 2A | 1A | 1A | 1A | ||
| 輸入輸出應答時間 | 200ms | 1S | 200ms | 200ms | |||
| 輸入輸出信號形式 | 開關量輸入 | -- | 繼電器輸出 | 繼電器輸出 | |||
| 輸入輸出點數 | 6點 | 1點 | 1點 | 3點 | |||
六、電氣接線圖
附表：功能24輸入開/閉設定對照表：（按照2的N次方來計算的，N表示哪一個輸入點，如果是幾個輸入點，那就是2的N1次方+2的N2次方……來計算）
七、安裝方式
本控制器為ABS塑殼密封，
外型尺寸為165*102*80，
安裝開孔尺寸為157*93。
控制器兩邊有固定支架從背面固定，
適于面板嵌入式安裝，如下圖（開孔如下圖）
1、先在功能號00里面設定好當前的北京時間
2、在自動狀態下，進水閥、水泵工作和停止一定要在真空脫氣時間段內才能有效。即功能號01、02、06、07、08、09。在這三個時間段外的，水泵和進水閥是不會有任何動作的（手動可以開關）
3、進水閥工作方式可以選擇液位和時間。即在功能號11里面選擇，設定0是液位控制，設定1是時間控制。
4、當功能號11設定為1(即進水閥由時間來控制)，在功能號16里面設定進水閥工作時間，在功能號17里面設定進水閥停止時間。
5、當功能號11設定為1(即進水閥由時間來控制)，水泵是由液位來控制的。
6、當功能號10（高液位延時開泵時間）設定為0時，水泵只要達到低液位就開始工作
