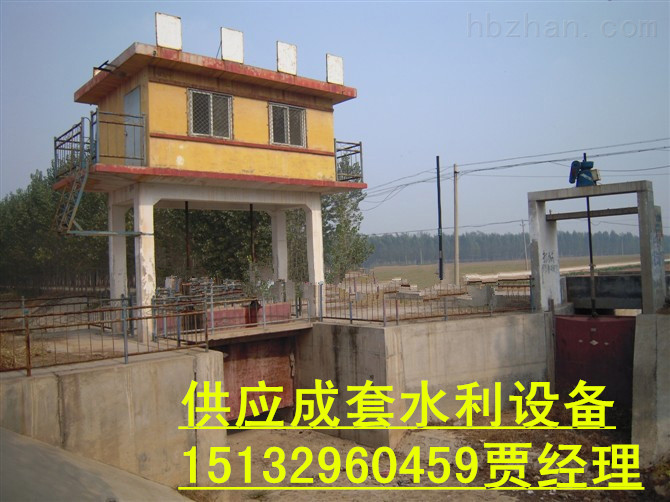

3米*3米鑄鐵閘門多少錢 單向止水鑄鐵閘門3.0*3.0米

鑄鐵閘門作為一種水位控制設備，我公司綜合國內外同類產品的技術和工藝，多次對產品結構及加工工藝進行改進。它的制造安裝符合建設部CJ/T3006-92 標準和 美國水工業協會AWWA.501-87標準，廣泛應用于市政、石化、鐵道、冶金、煤炭、紡織、電力、輕工、食品、 醫藥、環保、污水處理等系統工程中。其組合配套產品一般由傳動裝置、支座、絲桿、閘板、門框架、楔塊 等零部件組成。作為管道和交匯窨井、泥砂池、污水渠、泵站進水口、清水池等水處理構筑物上作截止、疏 通或調節水流水位之用，也可以用于農業排灌或其它水利設施中，并可與手動、電動等啟閉機組合配套使用， 實現現場操作或遠距離集中控制，還可與微機聯動控制。
結構特點和工作原理:
1、鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小直徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的 1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2、水池閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4、品種規格齊全，適應性廣。
5、水池閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
主要技術性能參數:
1、鑄鐵閘門型號與規格
a）方形閘門  ZMF  200×200～3500×3500
b）圓形閘門  ZMY  DN200～DN3000    AZY DN200～DN2000
c）矩形閘門  ZMJ     1000×500～2000×1200 , 500×1000～1200×2000
2、鑄鐵閘門主要性能指標
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m           反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃          濕度：95%      工作介質：水與污水 PH 值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。
f）工作水頭：單向受壓：正向：10m              反向：5m       雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
3、鑄鐵閘門主要部件材質及執行標準
 零件名稱       材質                                材質標準
閘板         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB9439-88/GB1348-88 或
門框         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB12226-89/GB12227-89
導軌         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB1220-84
密封面       錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB1176-87 或
楔塊         錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB12225-89
傳動螺桿     不銹鋼   GB1220-84
吊塊螺母     鋁鐵青銅ZCuA110Fe3                    GB1176-87
緊 件        不銹鋼0Cr17Ni12Mo2或0Cr18Ni9Ti        GB1220-84
注釋：
1、水頭(H)指水位至閘門底部高度；
2、以上表中啟閉力為承受正壓力狀態下；
3、表中噸位已含閘板自重，不含予啟力；
4、預氣力大小與閘門的 塊數量，斜度及加工精度有關，一般為開啟力的60%~；
5、選用啟閉機的力一般取1.6~2倍的開啟力；
6、其它規格閘門的啟閉力根據承壓力面積參考本表取近似值。
鑄鐵鑲銅閘門選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）；
2、啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。
3、平臺設計負荷應考慮正反雙向承受（關閉力參考開啟力）。
4、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
5、工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。
6、方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;
7、暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需啟閉機；
8、訂貨時應注明H，并注明單獨閘門（與配套啟閉機）的具體名稱、型號、規格；
鑄鐵鑲銅閘門安裝事宜：
1、按預埋圖中的要求預留閘門及啟閉機安裝位置；
2、用吊鉛錘直線方法預埋預埋件，保證其表面和垂直度為1.5~3‰范圍內；
3、用螺栓將門框、導軌固定在預埋件上；
 4、當螺桿細長比（提升桿長度/螺桿外徑）4H/d>200時應設置軸導架，軸導架距閘門吊耳距離應大于閘門開啟度。
