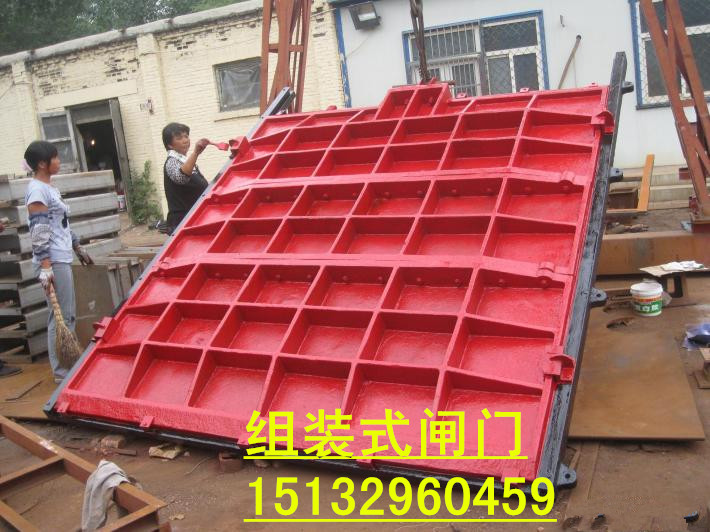

組裝式平面鑄鐵閘門1.0m*1.0m（寬×高）

閘門概述：
　　該產品系我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門結構合理，便于安裝，操作簡便，靈活，易于管理、耐腐蝕。
閘門使用范圍及用途：

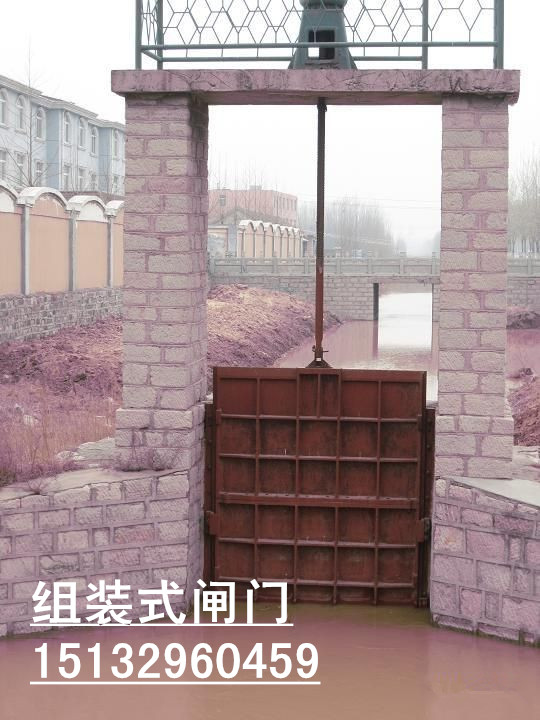

　　閘門是水利水電工程中各種渠道上的控制性設備，廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調節流量的作用。
閘門結構及特點：
　　閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為：PGZ整體式和組合式兩種。
閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，實現良好的止水目的。每米長度的滲水量不超過0.03升/秒。
高壓鑄鐵閘門技術要求
　　鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。
鑄件
1  灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。
2　鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。
3　主要鑄鐵件(如門框、門板和導軌)應時效處理。
4　鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。
5　鑄件的鑄造偏差應符合GB 6414規定。
≤700                ≥6
>700～1100           ≥8
>1100～2000          ≥12
>2000～3000          ≥14
注：矩形閘門的密封座厚度以閘孔的長邊尺寸為準。
主要構件
門板
1　門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。
2　門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。　　　　　　
3　門板的厚度應在計算厚度上增加2mm的腐蝕裕量。
4　閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。
門框
1　門框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。
2　門框的厚度應在計算厚度上增加2mm的腐蝕裕量。
3　對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。
4　法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合下表的規定
法蘭螺栓孔直徑d0 位置度公差Φt
11.0～17.5           <1.0
5.門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。
導軌
1　導軌應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到高位置時，其導軌的應高于門板的水平中心線。
2　導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。
密封座
1　密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
2　密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
3　密封座的板厚，應符合表4規定。
吊耳或吊塊螺母
1　門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。
2　吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
3　吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。
傳動螺桿
傳動用螺桿應按工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數不小于5，螺桿的柔度不大于200。
楔緊裝置
1　在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2μm。
2　楔緊件用螺釘(螺柱)分別固定在門板及門框上。
銷軸與螺釘、螺栓等緊固件
　　所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數應不小于5。
鑄鐵閘門包裝、運輸及貯存：
閘門在檢驗合格后，應表面的油污臟物和存留的水分。
在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。
閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便安全吊裝。產品應保存在通風的庫房或遮篷的場所內。放置必須整齊，不得互相擠疊和露天存入，以防變形、損壞和銹蝕。
