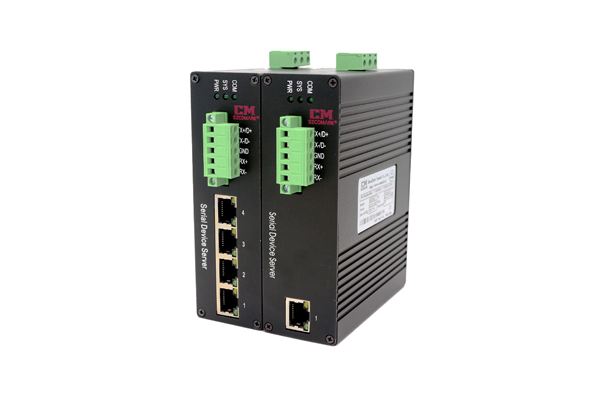

訊記工業modbus網關1路RS-485/422串口網關

產品介紹

1路RS-485/422串口網關采用高強度IP40防護外殼，工業級EMC設計，支持Auto-Negotiation自適應技術，提供的LED狀態指示，支持電壓12~48V DC電源輸入，以增加通訊網絡的可靠度。提供1~4個10/100Base-T(X) RJ45電口和1路RS-485/422串口，可以把分散的串行設備、主機等通過網絡簡易、方便的集中管理，通信速率支持110~115200bps可選。內置ModbusTCP和ModbusRTU協議，用戶可輕松實現Modbus以太網設備與Modbus串口設備的連接?；诠I(yè)安裝需求，提供DIN35導軌安裝模式。本產品采用業內的網絡方案，-40~85℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的以太網通訊解決方案。

* 1~4個百兆以太網電口，速率自偵測、全/半雙工模式，/-X自適應

* 1路RS-485/422串口，110~115200bps線速無阻塞通信

* 符合ModbusTCP、ModbusRTU、IP和ARP協議

* 支持Modbus Sle模式，Sle模式下支持4個Tcp master連接

* 支持電壓12~48V DC電源輸入

* 采用高強度IP40外殼及工業級EMC設計

* 支持導軌式安裝

* 工作溫度范圍：-40~85℃，滿足各種工業現場要求

性能特點

* 符合IEEE802.3/802.3u標準，存儲轉發交換方式；

* 提供1~4個10/100Base-T(X) RJ45以太網接口，支持Auto-Negotiation技術，自動協商工作速率（10M/100M）和雙工模式（半雙工/全雙工），/-X自適應；

* 提供1路RS-485/422串口，提供TCP Server、TCP Client、UDP三種串口傳輸模式，110~115200bps線速無阻塞通信；

* 符合TCP、IP、UDP、ModbusTCP、ModbusRTU、ARP、ICMP、HTTP和TFTP Client協議；

* 支持Modbus Sle模式，Sle模式下支持4個Tcp master連接；

* 支持Web管理方式；

* 支持串口設置，可通過網絡連接兩個串口設備進行串口數據傳輸；

* 支持過網關，跨路由通信；

* 低功耗設計；

* 采用高強度IP40外殼及工業級EMC設計；

* 支持電壓12~48V DC電源輸入；

* -40~85℃工作溫度范圍。

詳細規格

技術

* 標準：IEEE802.3、IEEE802.3u

接口

* RJ45電口：10/100Base-T（X）速率自偵測、全/半雙工模式，/-X自適應；

* 串口：RS-422支持RX-、RX+、TX-、TX+全雙工工作模式；RS-485支持A、B半雙工工作模式；RS-422/485通信速率支持110~115.2Kbps可選。內置ModbusTCP和ModbusRTU協議，支持Modbus Sle模式，Sle模式下支持4個Tcp master連接；通信速率支持300~115200bps可選。

交換屬性

* 十兆轉發速度：14881pps；

* 百兆轉發速度：148810pps；

* 傳輸方式：存儲轉發；

* 系統交換帶寬：0.8Gbps；

* 緩存大?。?Mbits；

* MAC地址表：1K。

串口屬性

* 標準：RS-485/422；

* RS-422信號：TX+、TX-、RX+、RX-、GND；

* RS-485信號：D+、D-、GND；

* 校驗位：None、Even、Odd；

* 數據位：5bit、6bit、7bit、8bit；

* 停止位：1bit、2bit；

* 波特率：110~115200bps；

* 方向控制：RS-485采用數據流向自動控制技術；

* 負載能力：RS-485/422端支持32點輪詢環境(可定制128點)；

* 接口形式：RS-485/422端采用5位5.08mm間距接線端子；

* 接口保護：600W浪涌保護。

指示燈

* 電源指示燈：PWR；

* 系統運行指示燈：SYS；

* 串口收數據狀態指示燈：RX。

電源

* 12~48V DC電源輸入，典型工作電壓12V/24V/48V，采用3芯7.62mm間距標準工業端子；

* 空載功率：1.2W@24VDC；

* 滿載功率：1.68W@24VDC。

機械特性

* 尺寸（W×H×D）：40mm×128mm×102mm；

* 凈重：300克；

* 外殼：IP40等級保護，金屬外殼；

* 安裝：DIN導軌式安裝。

工作環境

* 工作溫度：-40℃~85℃；

* 存儲溫度：-40℃~85℃；

* 相對濕度：5%~95%（無凝露）。

保修

* 保修期：5年。

符合標準

* IEC61000-4-2(ESD)：±6KV接觸放電，±15KV空氣放電

* IEC61000-4-3(RS)：10V/M(80-1000MHZ)

* IEC61000-4-4(EFT)：電源端：±2KV，信號端：±2KV

* IEC61000-4-5(Surge)：電源端：±2KV CM/±1KV DM，信號端：±4KV

* IEC61000-4-6(射頻傳導)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)

* IEC61000-4-16(共模傳導)：30V COUNT 300V，1S

* IEC60068-2-6（振動）

* IEC60068-2-27（沖擊）

* IEC60068-2-32（自由跌落）

* IEC61000-6-2（通用工業標準）

包裝清單

* 1路RS-485/422串口網關一臺（配工業接線端子，設備供電用）

* 說明書一份

* 保修卡一份

可選型號

產品編號描述

MG50411路RS-485/422串口網關，4*10/100Base-T(X) RJ45電口，1路RS-485/422串口，-40℃~85℃。

MG50111路RS-485/422串口網關，1*10/100Base-T(X) RJ45電口，1路RS-485/422串口，-40℃~85℃。
