深熔氬弧焊機(jī)廠家報(bào)價(jià)不銹鋼鈦合金不開(kāi)坡口無(wú)需焊絲 安陽(yáng)安達(dá)機(jī)械 深熔焊接工藝

深熔焊接工藝熱輸入量

焊接中的熱輸入考慮因素

從技術(shù)上講，熱輸入是由焊弧提供給工件的電能量。實(shí)際上，熱輸入實(shí)際上是由焊弧提供給電極的電能與電弧的行進(jìn)速度之間的比率。

熱輸入很重要，因?yàn)樗绊懞附永鋮s速率，進(jìn)而影響熱影響區(qū)和焊接材料的微觀結(jié)構(gòu)。焊接材料的微觀結(jié)構(gòu)的變化可以直接地影響焊接的質(zhì)量和機(jī)械性能。

對(duì)于絕大多數(shù)焊接工藝而言，熱輸入并不是一個(gè)大問(wèn)題。然而，當(dāng)焊接易于開(kāi)裂的材料時(shí)，考慮到它可能對(duì)冷卻速率產(chǎn)生的潛在影響，足夠的熱輸入是至關(guān)重要的。冷卻速度太快會(huì)導(dǎo)致熱影響區(qū)的脆化。

因此，當(dāng)焊接諸如不銹鋼和雙相不銹鋼之類的材料時(shí)，存在一個(gè)不成文的規(guī)則，即熱輸入不應(yīng)超過(guò)每毫米1.5KJ。對(duì)于不銹鋼，每毫米1.5KJ以上的熱輸入會(huì)導(dǎo)致碳化物沉淀。對(duì)于雙相不銹鋼，過(guò)低的熱輸入會(huì)導(dǎo)致鐵素體過(guò)多，而過(guò)高的熱輸入會(huì)導(dǎo)致金屬間相析出。

如何計(jì)算焊接熱輸入

以下公式可用作計(jì)算焊接熱輸入的一般指南：

60 x伏特x安培/行進(jìn)速度（mm）x 1000 = KJ / mm

顯然，行駛速度是決定熱輸入的主要因素。

例如，當(dāng)焊接6mm厚的材料時(shí)，你可能會(huì)運(yùn)行440amps，你還需要以每分鐘550mm的速度行進(jìn)。 這意味著盡管電弧進(jìn)入熱量，但熱量輸入實(shí)際上相當(dāng)?shù)汀?/span>

公式未考慮的因素

重要的是要記住，上面的公式純粹是一個(gè)指南。 該公式?jīng)]有考慮很多因素。 例如：

氣體混合物：如果向焊接氣體中加入氫氣，則可以增加電弧熱量。 上面概述的標(biāo)準(zhǔn)配方不考慮氫的添加。

工藝效率：當(dāng)使用鎖孔焊接工藝時(shí)，穿透電弧帶走的熱量往往是無(wú)法量化的 - 由于鎖孔底部的射流，熱量可能在到達(dá)鋼板之前逸出。 同樣，上面概述的標(biāo)準(zhǔn)公式?jīng)]有考慮到這種帶走的熱量。

如何確保您有正確的熱量輸入

雖然焊工和焊接車間監(jiān)督員謹(jǐn)慎關(guān)注焊接過(guò)程中的熱量輸入，但這種特殊的焊接參數(shù)并不值得擔(dān)心。

如果您想確保使用正確的熱量輸入，行業(yè)指南是一個(gè)很好的起點(diǎn)。但是，確保熱輸入設(shè)置在合適水平的方法是執(zhí)行測(cè)試焊接，并評(píng)估結(jié)果。

使用K TIG深熔氬弧焊時(shí)的熱量輸入

對(duì)于K TIG深熔氬弧焊，許多人認(rèn)為鎖孔TIG工藝由于高電流強(qiáng)度而導(dǎo)致高熱量輸入。

雖然K-TIG焊接的電流更高，但是該工藝的非常高的速度加上其更深的穿透性，允許更少的焊道，導(dǎo)致適度的熱輸入，這在正常范圍內(nèi)。

例如，10mm厚的304不銹鋼的K TIG焊接的熱輸入總量約為1.4kJ / mm。 在所有K TIG深熔氬弧焊焊縫中，一個(gè)狹窄的熱影響區(qū)（HAZ）已被證明是可重復(fù)的穩(wěn)定結(jié)果。

安陽(yáng)安達(dá)機(jī)械設(shè)備有限公司可以為您解答更多有關(guān)K TIG深熔氬弧焊技術(shù)問(wèn)題

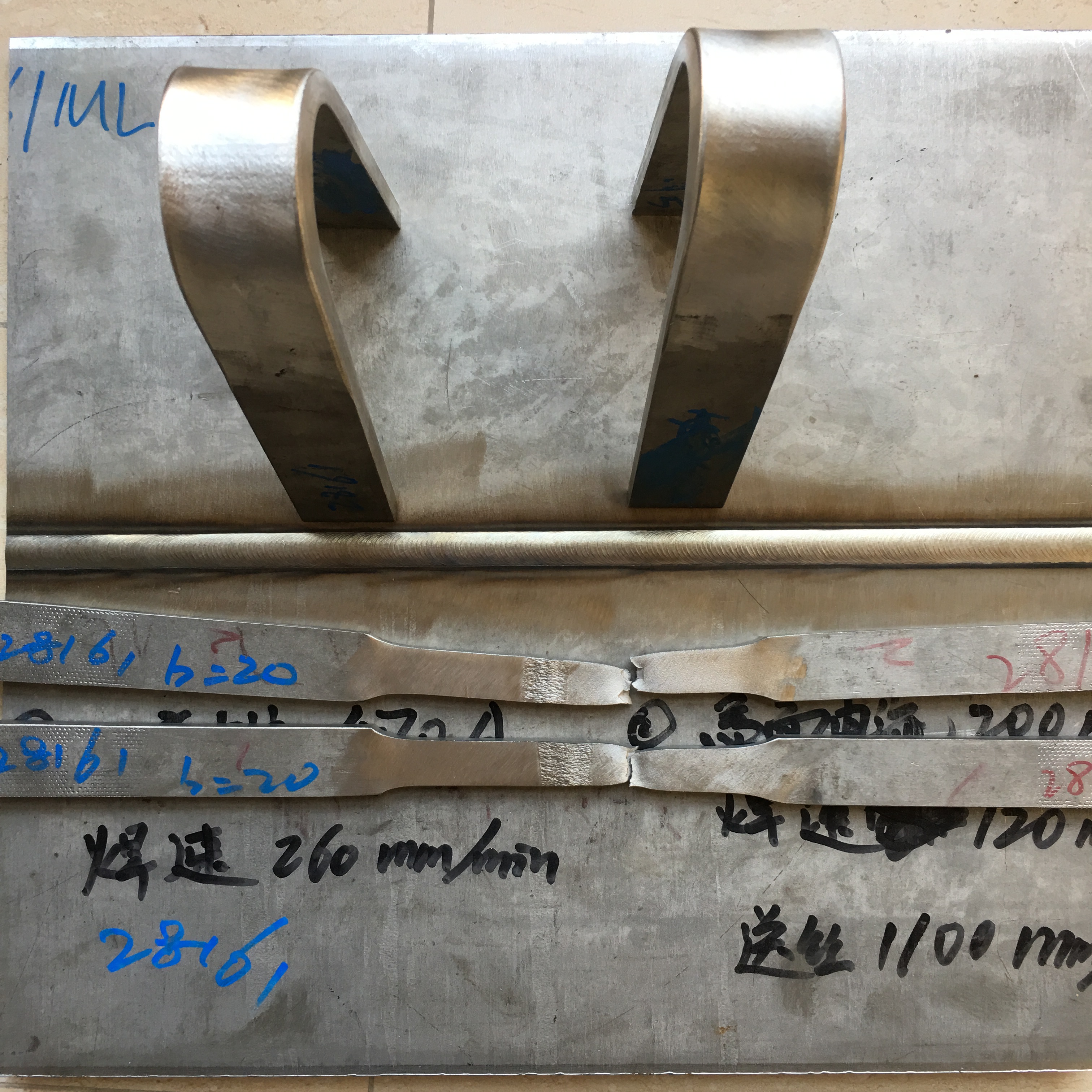

焊接樣板
10mm 不銹鋼

13mm 鈦合金
