軸承加工難點：

大型軸承或高精密軸承，采用硬車削（以車代磨）工藝，是軸承行業的加工趨勢，其加工效率高、成本低，傳統工藝無法與其抗衡。但采用硬車削工藝，對切削的性能要求較高，具體如下：

熱處理后的軸承，如風電軸承，冶金軸承，輪轂軸承單元，硬度一般在HRC50以上，對的耐磨性和壽命提出很高的要求。

大型軸承，如風電軸承直徑大，熱處理后加工余量2-6mm，加工余量不均，而且加工部位外環滾道月型槽部位存在油孔，需要很好的抗沖擊韌性，反之就會很容易崩碎。

同時軸承對精度和表面粗糙度要求較高，如風電軸承的滾道弧度精度公差要求為0.08，滾道的表面粗糙度為Ra0.4，很多都滿足不了要求，或者就是加工不了一個工件就不能使用了，影響工件質量。

隨著現代行業的不斷發展，超硬材料行業研制出的立方氮化硼（CBN）BN-H200材質，有效解決了軸承難加工問題，可同時滿足高質量，率，低成本要求。

華菱cbn切削內孔環槽加工案例：

加工部位：風電軸承外環內孔環槽

加工尺寸：2750mm

工件材質：42CrMo4

工件硬度：HRC58-63

加工工序：粗精加工

型號：BN-H200 RNMN090300

加工參數：Vc=190m/min，F(xiàn)r=0.32mm/r，ap=1-1.5mm，S=25r/min

 對于外環的加工，加工余量要比內環的加工余量要大，加工余量可達3mm。加工難度要比內環的大，并且滾道月型槽存在有若干個油孔，為強斷續切削，華菱1個刃口可完成整道開粗工序，從失效形式來看表現比原用品牌cbn更。

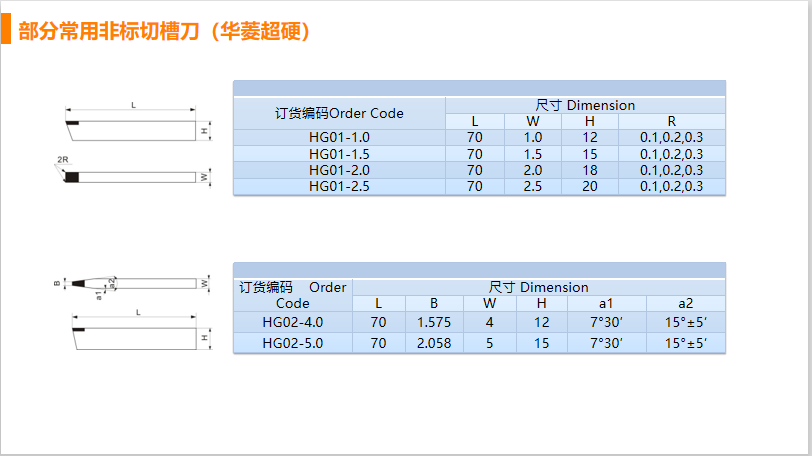

華菱非標槽刀定制業務
