硬車削球籠*pcbn*【可斷續加工cbn*牌號BN-H10涂層球籠車刀】

硬車削球籠pcbn【可斷續加工cbn牌號BN-H10涂層球籠車刀】

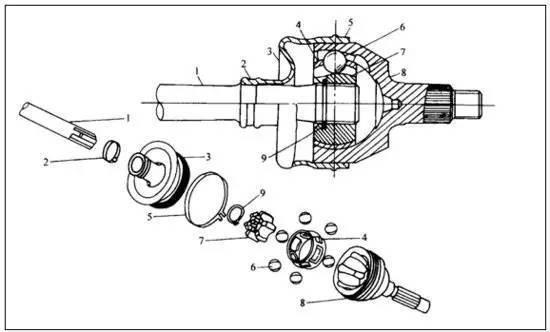

   球籠主要由外殼（俗稱鐘形殼或外輪），傳力鋼球，星形輪（俗稱星形套或內輪）和保持架等四部份組成。

球形殼：常用材質為55#鋼；經過熱處理后硬度在HRC52-58之間，具有剛性好，強度高，耐磨等優勢。

星形套，保持架：常用材質為20CrMoTi，經過熱處理后硬度在HRC58-62之間，具有較好的表面抗拉和彎曲疲勞強度，心部有足夠的強度和韌性。

鋼球：常用材質為GCr15。

球籠萬向節的加工難點

　　1、球形殼，星形套，保持架經過熱處理后硬度較高，部分屬于斷續切削工況，一般很難加工；

　　2、各零部件間的距離公差和配合間隙要求較為嚴格，采用普通機床加工難以保證；

3、鋼球數量過多，球籠零部件的結構復雜、難以加工。

隨著CBN的出現，在高溫狀態下仍能保持其高硬度的能力，使其在很多切削加工中取代了涂層銑削硬材料。但是對于大多數CBN來講，其硬度的提高往往伴隨著韌性的下降，限制了CBN在斷續切削領域的應用。

不過，隨著我國華菱超硬非金屬粘合劑CBN的研制成功，在保證高硬度、高耐磨性的基礎上，提高了抗沖擊韌性和抗斷裂性能，讓斷續銑削硬材料成為現實。

球籠零部件的要求：

（1）必須嚴格控制球形殼和星形套三對球道兩鋼球距離的公差要求；

（2）必須嚴格控制球性殼六條球道和星形套六條球道六等分的公差要求；

（3）必須嚴格控制球形殼內球面中心高與球道中心高和星形套外球面中心高和球道 中心高兩者偏心距的公差要求；

（4）嚴格控制球形殼內球面和六條球道的同軸度，星形套外球面和六條球道的同軸度公差要求；

（5）必須符合原車型對球形殼螺栓、外花鍵及其總長度的裝配要求和星形套內花鍵與芯軸的配合要求。

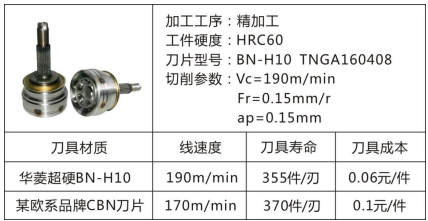

華菱cbn硬車削球籠案例

 華菱超硬CBN銑削汽車球籠保持架窗口：材料：20CrMnTi，工件硬度：HRC58-62，表面粗糙度要求：Ra1.6，加工參數：Vc=130m/min，Fr=0.2mm/r，ap=0.3mm，壽命：2000件。
