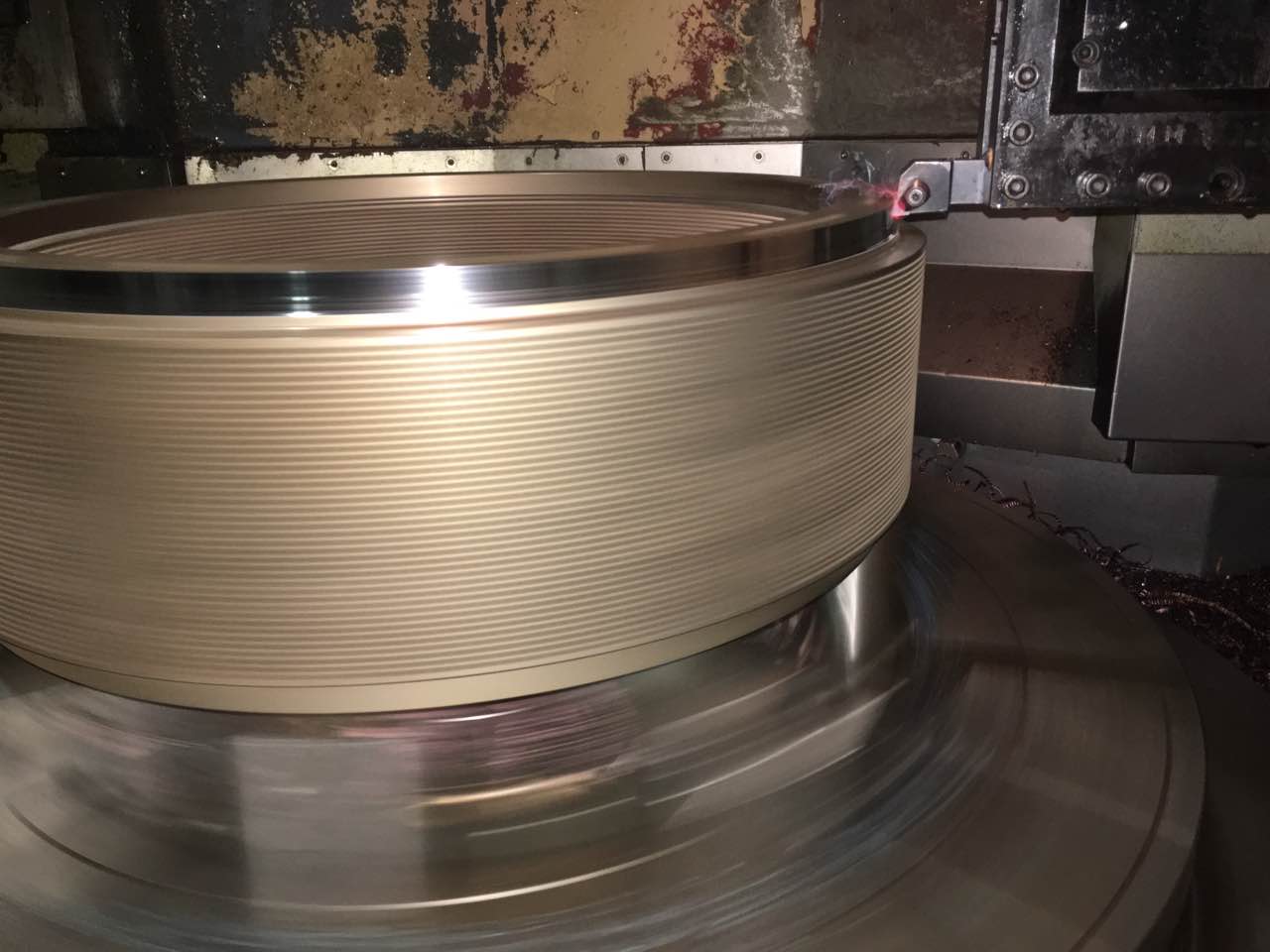

車加工高硬度鑄鐵工件的cbn刀具 斷續加工高硬度鑄鐵解決氣孔夾砂加工難問題

車加工高硬度鑄鐵工件的cbn 斷續加工高硬度鑄鐵解決氣孔夾砂加工難問題

       高硬度鑄鐵顧名思義就是在鑄鐵中加入一定的合金元素可以改變鑄鐵的鑄態或熱處理后的組織，從而改變其物理性能和化學性能（例如硅、錳、磷、鎳、鉻、銅、鋁硼、釩、鈦、錫等）。合金元素能使鑄鐵基體發生變化。目前最常見的高硬度鑄鐵分別為高鉻鑄鐵、白口鑄鐵、鎳硬鑄鐵、耐磨鑄鐵、高鎳合金鑄鐵、高鉻合金（耐磨）鑄鐵等。高鉻鑄鐵適用于軋輥，襯板，工業泵行業等零件；冷硬鑄鐵用于制造軋輥、車輪等零件；耐磨鑄鐵主要用于機床導軌、軸承等零件。由于高硬度鑄鐵件硬度一般在HRC45以上，并且大件鑄造的毛坯表面加工余量不勻和氣孔、砂眼等鑄造缺陷，使加工難度增加，所以選擇正確的尤為重要。

       高硬度鑄鐵方面的應用：

高硬度鑄鐵良好的性能使它在生產生活中應用廣泛。高硬度鑄鐵大致可以分為高鉻鑄鐵、白口鑄鐵、鎳硬鑄鐵、耐磨鑄鐵、高鎳合金鑄鐵、高鉻鑄鐵等。下面就為大家介紹它們各自的應用領域：

高鉻鑄鐵在采礦、水泥、電力、筑路機械、耐火材料等行業應用廣泛；鎳硬鑄鐵則適合軋錕、車輪等零件；耐磨鑄鐵主要用來生產機床導軌、軸承等零件；高鎳合金鑄鐵因其有良好的耐磨性，廣泛應用于磨球、平盤磨輥套和E型磨環等部件的生產。

加工高硬度鑄鐵的選型方案以及優缺點：

（1）硬質合金：

加工高硬度鑄鐵件時，由于高硬度鑄鐵件硬度一般在HRC45以上，尤其加工大件時切削時間長，硬質合金不耐磨，換刀頻次高，影響加工效率和表面粗糙度，所以硬質合金一般適合加工小批量小工件，硬質合金可以滿足加工要求，常用牌號有YG6，YG6X。但是隨著高硬度鑄鐵硬度強度的提高，使用這些普通的硬質合金加工高硬度鑄鐵的表面，不但硬質合金焊接刀頭加工工序特復雜，刀頭易磨損，點、氣孔出現崩刃。由于的不耐磨經常更換刀刃總體加工效率不是很理想。

（2）陶瓷：

由于高硬度鑄鐵硬度的提高，硬質合金加工不了，之后又研發出陶瓷，陶瓷具有高硬度和耐磨性好，熱穩定性好，，適合高硬度材料的加工。但陶瓷對沖擊和震動載荷比較敏感，所以要求車床要有良好的剛性，足夠的功率和轉速，陶瓷自身缺陷是脆性大，橫向斷裂強度低，承受沖擊載荷能力弱?；诖它c(diǎn)，陶瓷僅適合于切削硬度低于HRC55和采用小進給量時，但鑄鐵鑄件毛坯一般伴隨著氣孔，沙眼，包砂等鑄造缺陷，使用陶瓷時會容易崩刀，斷續切削工件時會產生爆刀。

（3）CBN：

立方氮化硼具有較高的硬度，較好的耐磨性，但立方氮化硼有和陶瓷同樣的缺點脆性大，但BN-K1牌號立方氮化硼屬于非金屬粘合劑，專門針對高硬度鑄鐵件而研發的立方氮化硼，不僅增加了的韌性，并且具有良好的耐磨性和抗沖擊性，可實現高速切削。立方氮化硼B(yǎng)N-K1牌號的硬度是硬質合金的四倍，陶瓷的兩倍，BN-K1牌號的切削參數比硬質合金高3--5倍的速度切削高硬度鑄鐵件。

以加工高硬度鑄鐵渣漿泵葉輪為例，本身葉輪就屬于斷續切削，工件加工過程中面臨著效率低成本高的問題，后來采用華菱超硬整體聚晶CBNBN-K1牌號，不僅線速度成倍的提高，而且壽命是傳統的8倍左右，詳細參數請看下圖。通過這次加工之后，用戶便開始大量使用華菱超硬CBN加工高硬度鑄鐵，提高生產效率，降低生產成本。其切削參數如下：

加工材料：高硬度鑄鐵Cr26；

材料硬度：60HRC；

加工零件：耐磨耐蝕工業泵葉輪；

牌號：BN-K1 ；

切削參數：ap=3.5mm，

            Fr=0.1mm/r，

            Vc=75m/min；

加工方式：干式切削。

加工效果：華菱BN-K1牌號與陶瓷相比（如下圖）：

拓展閱讀：鑄鐵領域典型零部件以及華菱適合加工圖：
