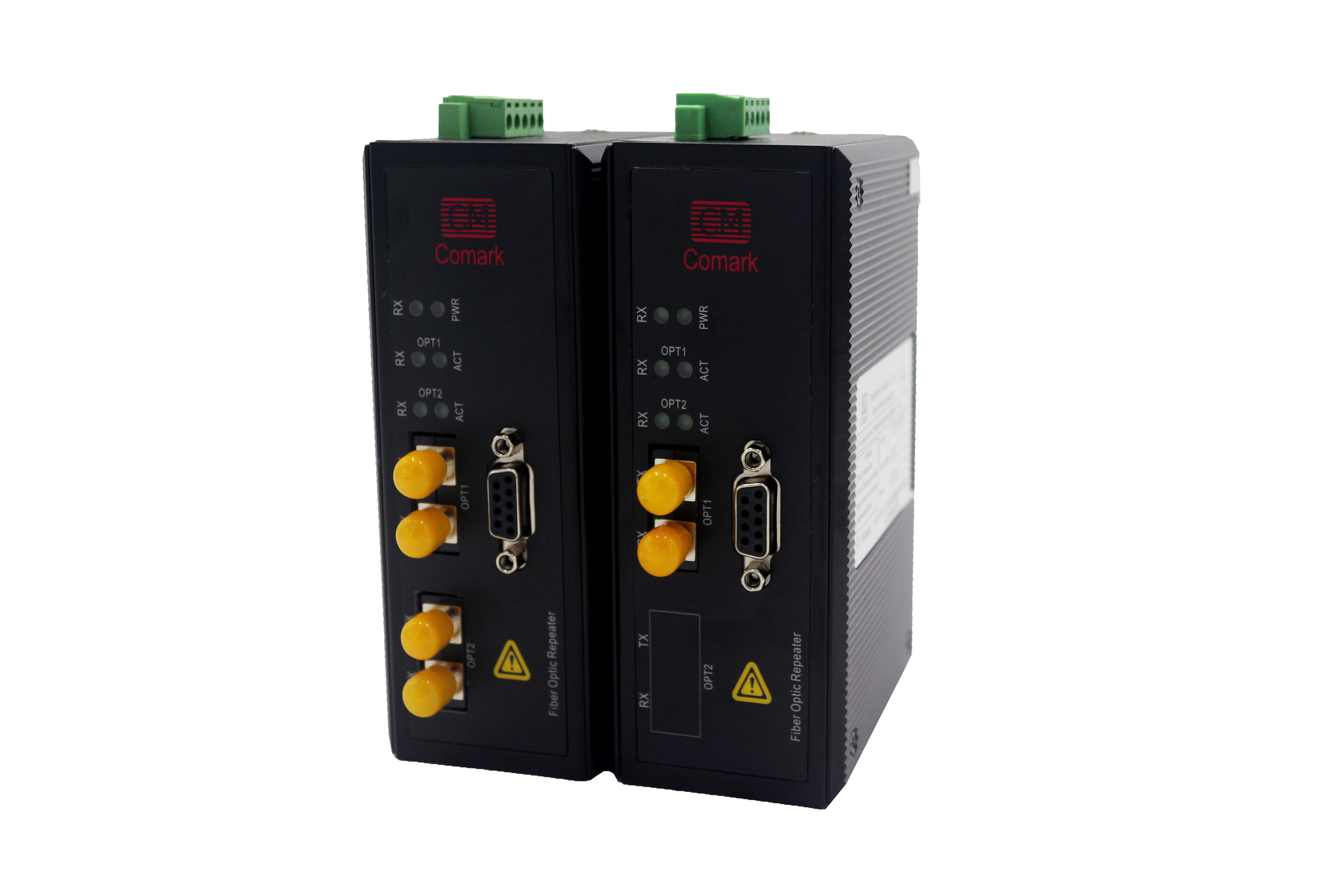

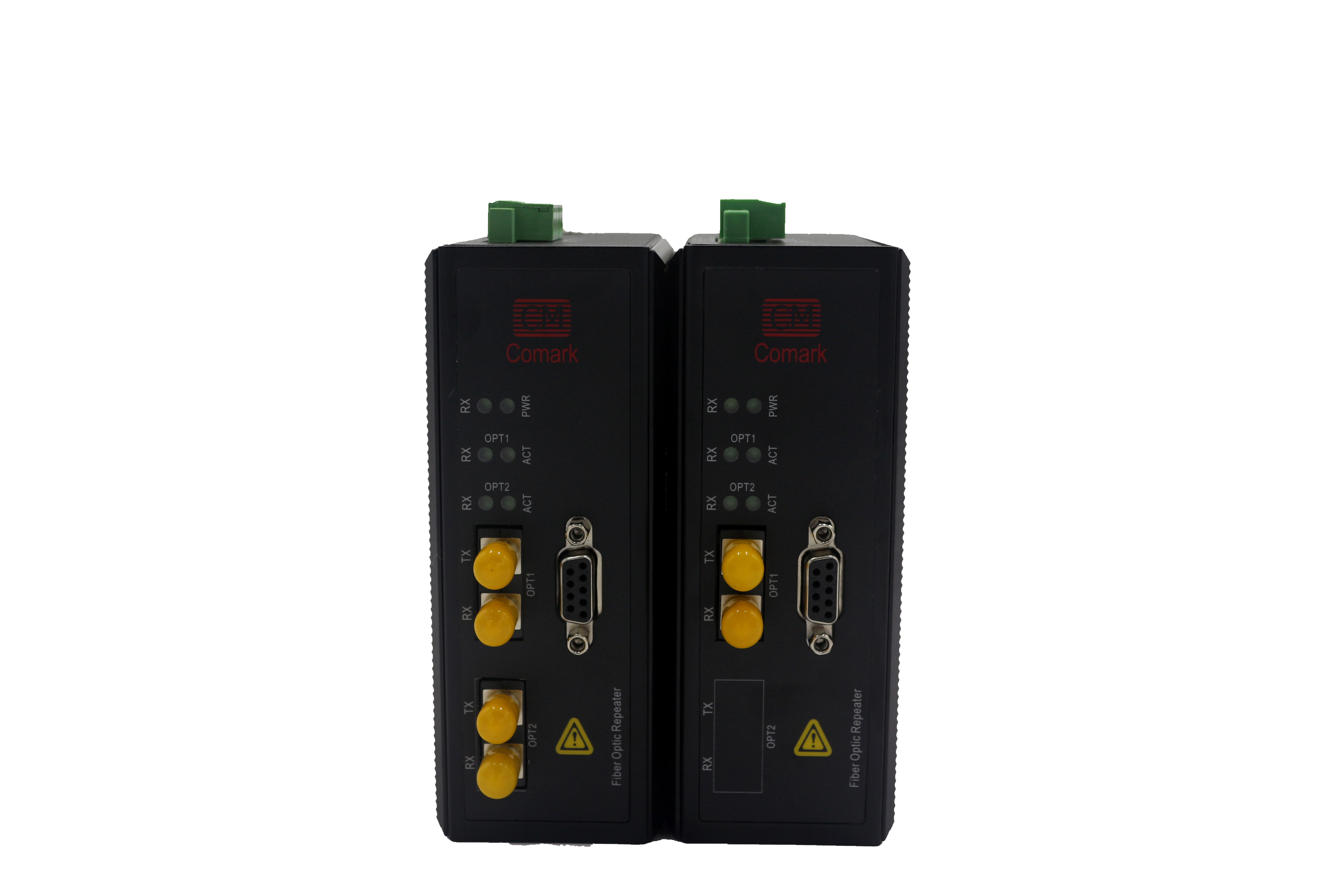

Profibus-DP總線光纖中繼器/光纖鏈路模塊

產品介紹
    profibus dp總線數據光端機（Ci-PF110/120系列）在功能上可以替代OLM-G11、G12(6GK1502、6GK1503)，HIRSCHMANN (赫思曼) OZD Profi G11、G12系列光纖中繼產品，實現了PLC主站與遠程站之間profibus dp現場總線的光纖遠程傳輸。該設備最早應用于08年廣西平果鋁廠自控項目中，數百臺運行至今六年多時間，運行穩定。該產品上市六年來共計出貨數萬臺，為北京、南瑞水電、中煤科工等公司長期供貨，系統集成商使用！自主，產品已獲CE、RoHS等各種認證，出口歐盟、印度、沙特、巴西等多個國家和地區。
性能特點
* 支持邏輯獨立雙Profibus DP總線，支持標準規范中的全部通信速率
* 支持撥碼開關設置為特定的通信速率或者速率自適應
* 1~2路Profibus DP電接口及1~2路155Mbps光纖接口靈活選擇，支持冗余雙網和光纖環網拓撲
* 長達20km以上的光纖通信距離，155Mbps，高速光接口更好支持突發數據的長距離可靠傳輸
* 5個雙色LED狀態指示燈，光纖鏈路以及電源故障繼電器輸出告警
* 電接口4000V的防雷，1.5 A過流，600W浪涌保護，工業級設計，EMC測試認證
* DC（12~36V）寬冗余雙電源，反接保護
* IP30防護等級，波浪紋鋁制加強機殼，采用標準工業35mm導軌安裝方式
總線數據接口
* 9針的Sub_D插孔連接器，管腳定義符合Profibus DP的協議規范
* 支持Profibus DP總線標準
* 通信速率：（速率自適應，建議由撥碼開關設置成特定的通信速率）9.6Kbps、19.2 Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、6Mbps 、12Mbps
* 信號延時（電口）：≤11Bit
* 具備4000V的防雷擊以及1.5 A的過流保護和600W浪涌保護功能
* 終端電阻：本機不帶終端電阻，請按需要外接
光纖接口
* 光纖波長：多模850nm、1310nm；單模1310nm、1550nm
* 傳輸光纖：多模50/125um、62.5/125um、100/140um；單模8.3/125um、9/125um、10/125um
* 傳輸距離：多模2km，單模20km，更遠距離可選
* 光纖接口類型：SC、FC、 ST可選，標配SC光接口
* 光線路誤碼率：<10-9
* 信號延時（光口）：≤2.3us/節點
電源及保護
* 電源：雙電源冗余輸入，DC（12-36V），典型DC24V，功耗小于4W，具有反接保護功能，工業端子接口
* 繼電器告警輸出：光纖鏈路故障告警輸出，觸點容量：DC 48V/1A，工業端子接口
機械特性
* 外形尺寸：（136x106x54）mm
* 外殼：IP30防護等級，波浪紋鋁制加強機殼
* 安裝方式：35mm導軌安裝
* 凈重：800g
工作環境
* 工作溫度：（-10～ 70）℃，可選寬溫（-40～ 85）℃
* 相對濕度：≤90%（無冷凝）
* 存放溫度：（-40～ 85）℃
